Arduino 4 releju paplašināšanas plate Arduino A000110

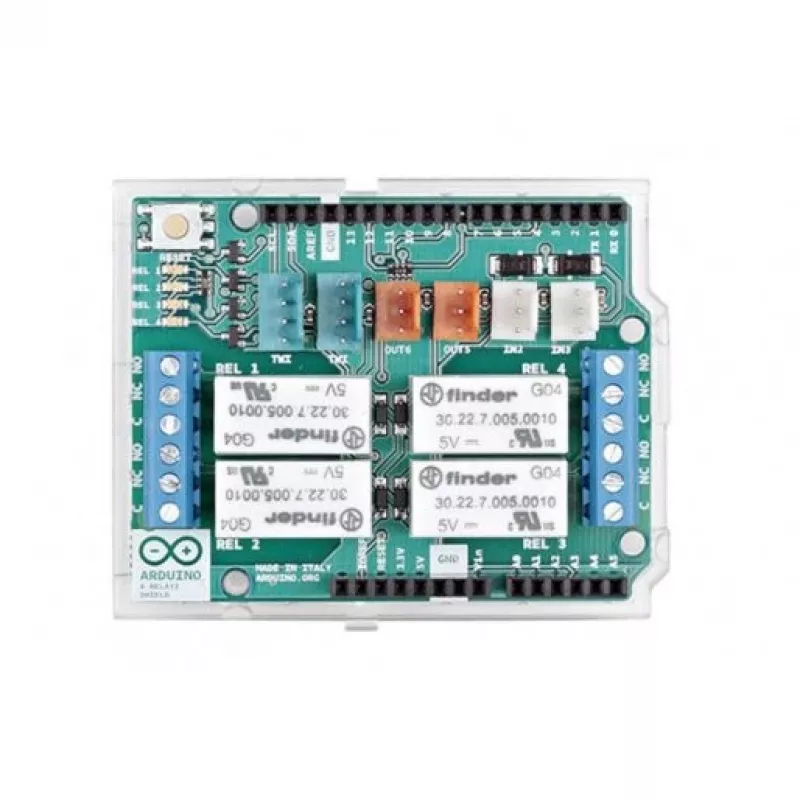

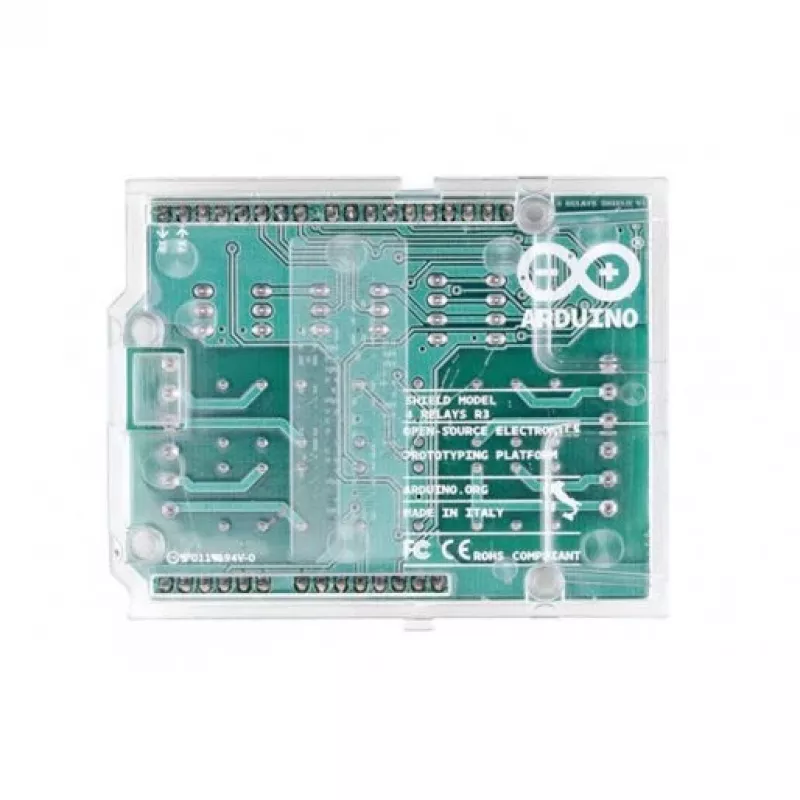

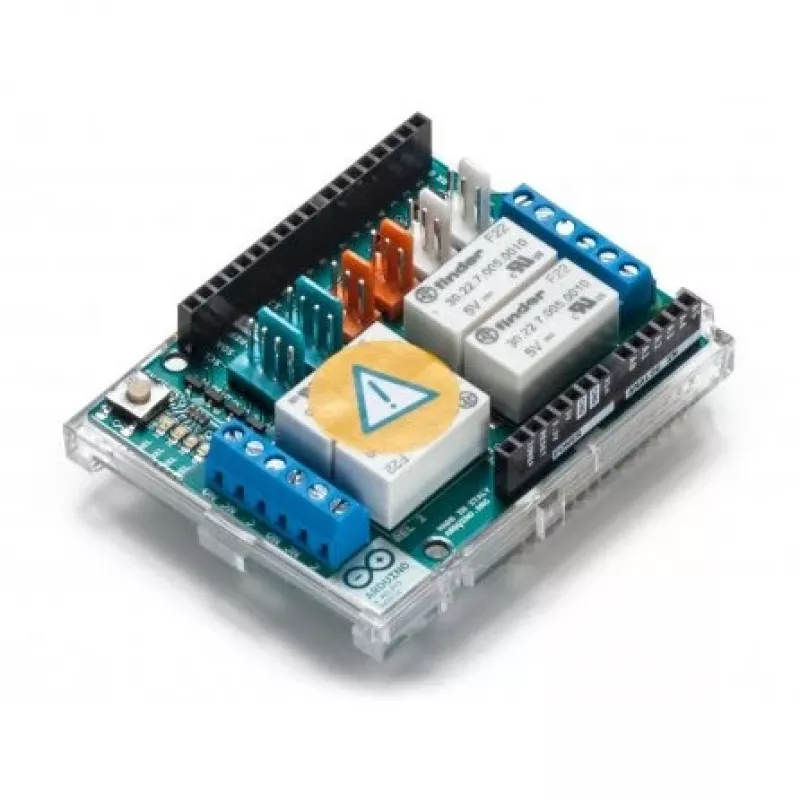

Arduino 4 releju paplašināšanas plate (A000110) ir pievienojama paplašināšanas plate, kas saderīga ar Arduino pamatplatēm un ļauj vadīt lielākas jaudas slodzi, ko nevar tieši darbināt no Arduino digitālajiem kontaktiem. Platei ir četri mehāniski SPDT releji (katram ir NO un NC kontakti) un statusa LED katram kanālam. Tai ir CE un FC sertifikācija, izmēri ir 53 mm × 68,5 mm, un tā sver aptuveni 44 g, tāpēc tā ir piemērota kompaktiem automatizācijas un vadības projektiem.

Priekšrocības

Plate nodrošina četrus neatkarīgus relejus vienā platē, ļaujot vienlaikus vadīt vairākas ierīces. Katram relejam ir gan normāli atvērti (NO), gan normāli aizvērti (NC) kontakti elastīgai elektroinstalācijai. Iebūvētie LED parāda releju stāvokli vienā mirklī, un plate ir izstrādāta vienkāršai sakraušanai uz saderīgām Arduino platēm. Kompaktie izmēri un nelielais svars atvieglo integrāciju prototipos un pastāvīgās instalācijās.

Piemērota lietošanai

• Mājas automatizācija — apgaismojuma, ventilatoru un ierīču ieslēgšana/izslēgšana
• Rūpnieciskā vadība — motoru, vārstu un izpildmehānismu darbināšana (releju nominālo parametru robežās)
• Prototipu izstrāde un izglītojoši projekti, kuros nepieciešams vadīt tīkla vai lielas strāvas slodzi

Galvenās specifikācijas

• Modelis: Arduino 4 releju paplašināšanas plate A000110
• Releji: 4 × SPDT (NO un NC kontakti)
• Sertifikācija: CE, FC
• Izmēri: 53 mm (platums) × 68,5 mm (dziļums)
• Svars: 44 g (aptuveni)
• Saderība: Paredzēta pievienošanai Arduino pamatplatēm
• Indikatori: 4 statusa LED (viens katram relejam)

Kā lietot

Uzstādiet paplašināšanas plati uz saderīgas Arduino pamatplates, savietojot kontaktu tapas un viegli piespiežot, līdz tā nostiprinās. Pievienojiet ierīci(-es) releju spailēm, izmantojot atbilstošu elektroinstalāciju, kas paredzēta pārslēdzamajam spriegumam un strāvai. Izmantojiet Arduino digitālos izejas kontaktus, lai vadītu releju vadības ieejas saskaņā ar plates spraudējumu shēmu; skatiet oficiālo Arduino dokumentāciju, lai iegūtu piemēru skices un elektroinstalācijas shēmas. Pārliecinieties, ka ārējā slodze nepārsniedz releju kontaktu nominālos parametrus, un nodrošiniet kopēju zemi, ja to prasa jūsu shēma.
