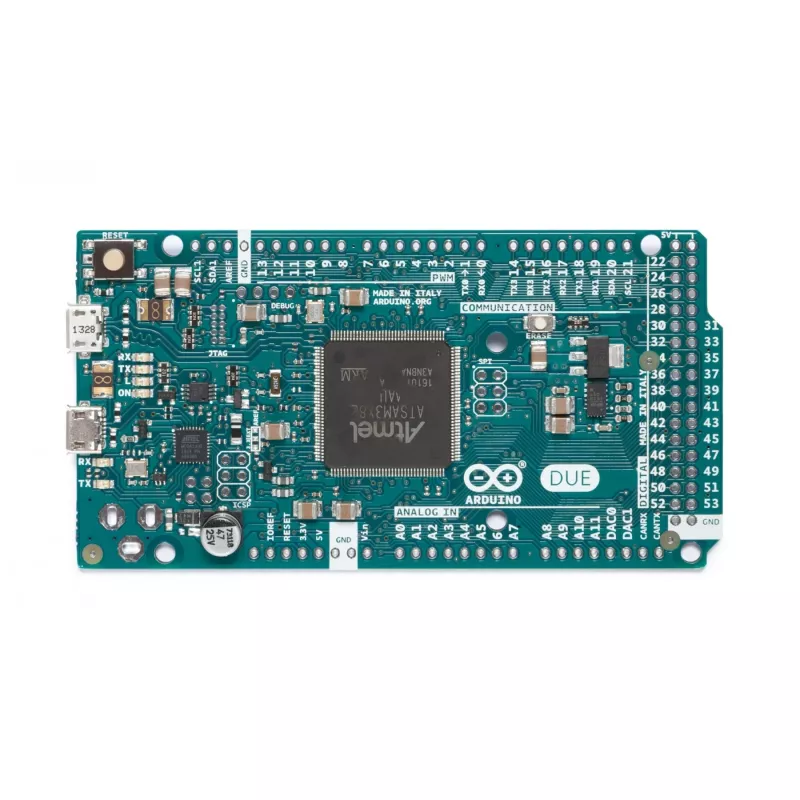

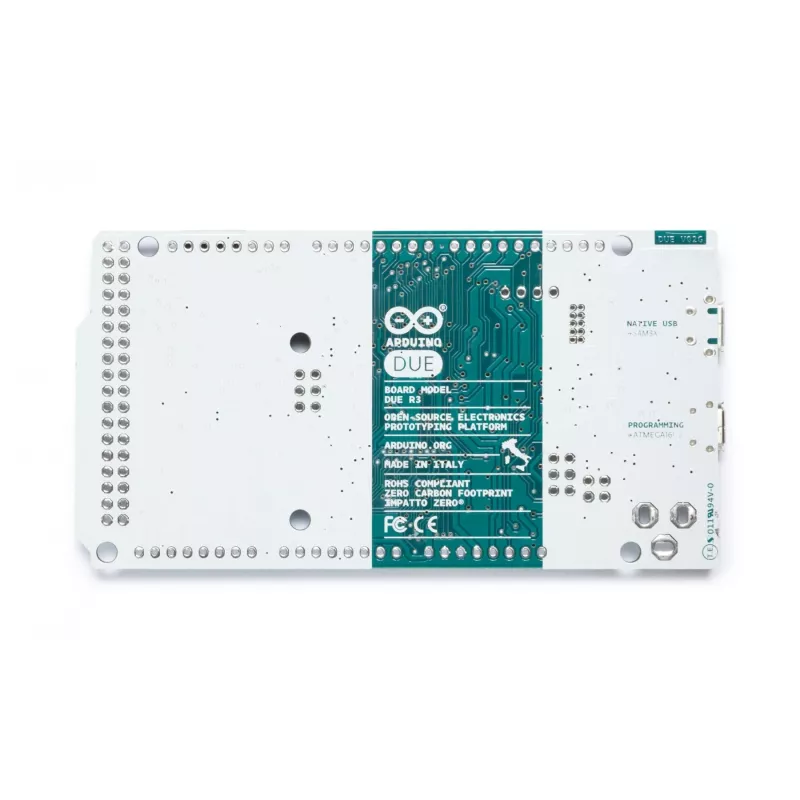

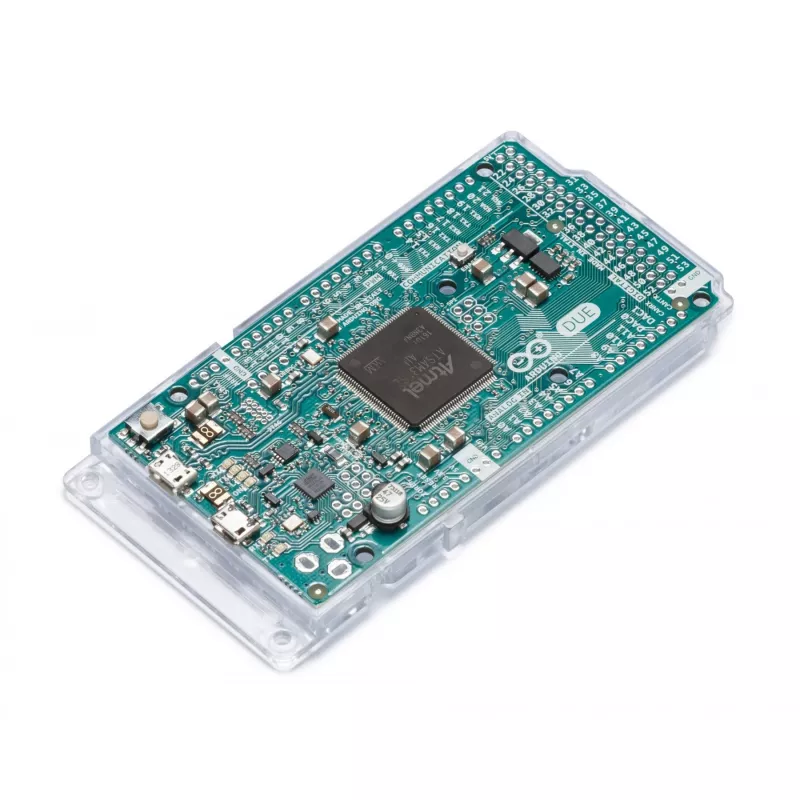

Arduino Due izstrādes plate Arduino Due

Arduino Due ir izstrādes plate, kuras pamatā ir Atmel SAM3X8E ARM Cortex-M3 mikrokontrolleris ar takts frekvenci 84 MHz. Tā ir pirmā Arduino plate ar 32 bitu ARM kodolu, un tā piedāvā 512 KB zibatmiņu un 96 KB SRAM. Plate darbojas ar 3,3 V spriegumu, pieņem līdz 16 V strāvas ieejā, tās izmēri ir 101,52 x 53,3 mm un svars 36 g. Tajā ir iekļauti nepieciešamie savienotāji un shēmas, lai sāktu izstrādi, pievienojot mikro-USB kabeli, maiņstrāvas/līdzstrāvas adapteri vai bateriju.

Priekšrocības

Arduino Due nodrošina 32 bitu procesoru augstākai veiktspējai salīdzinājumā ar 8 bitu Arduino platēm, pietiekamu atmiņu lielākām programmām, vairākus aparatūras seriālos portus un plašu I/O komplektu, ieskaitot 54 digitālās ieejas/izejas, 12 analogās ieejas un 2 DAC izejas. Tās USB OTG iespēja un standarta 1.0 spraudņu izvietojums padara to saderīgu ar vairogiem, kas paredzēti 3,3 V darbībai.

Piemērots

• Sarežģītiem iegultiem projektiem, kuriem nepieciešams 32 bitu MCU un vairāk RAM/zibatmiņas
• Lietojumiem, kuriem nepieciešamas vairākas seriālās saskarnes vai USB OTG
• Signālu ģenerēšanas un audio projektiem, izmantojot DAC izejas
• Prototipēšanai ar 3,3 V Arduino vairogiem, kas atbilst 1.0 spraudņu izvietojumam

Galvenās specifikācijas

• Mikrokontrolleris: Atmel SAM3X8E ARM Cortex-M3
• Takts frekvence: 84 MHz
• Zibatmiņa: 512 KB
• SRAM: 96 KB
• Digitālās I/O: 54 spraudņi (12 ar PWM iespēju)
• Analogās ieejas: 12
• DAC izejas: 2
• Aparatūras UART: 4
• Saskarnes: USB OTG, SPI galvene, JTAG galvene, 2 TWI
• Darba spriegums: 3,3 V (I/O maks. 3,3 V)
• Maks. ieejas spriegums: 16 V
• Izmēri: 101,52 x 53,3 mm; Svars: 36 g

Kā lietot

Pievienojiet Arduino Due datoram, izmantojot mikro-USB kabeli, lai programmētu un barotu plati, vai barojiet to ar maiņstrāvas/līdzstrāvas adapteri vai piemērotu bateriju, lai darbinātu atsevišķus projektus. Izmantojiet Arduino IDE vai saderīgus izstrādes rīkus, lai kompilētu un augšupielādētu skices. Pievienojiet vairogus un perifērijas ierīces, kas darbojas ar 3,3 V un ievēro 1.0 spraudņu izvietojumu: atrodiet SDA/SCL pie AREF TWI un ievērojiet IOREF spraudni vairoga sprieguma saskaņošanai. Nepielieciet I/O spraudņiem spriegumu, kas pārsniedz 3,3 V.

Ieteikumi

Pārliecinieties, ka visi pievienotie vairogi un ārējās shēmas ir izturīgas pret 3,3 V. Izmantojiet līmeņu pārveidotājus, savienojot ar 5 V ierīcēm, un ievērojiet maksimālo I/O spriegumu, lai nesabojātu plati.
