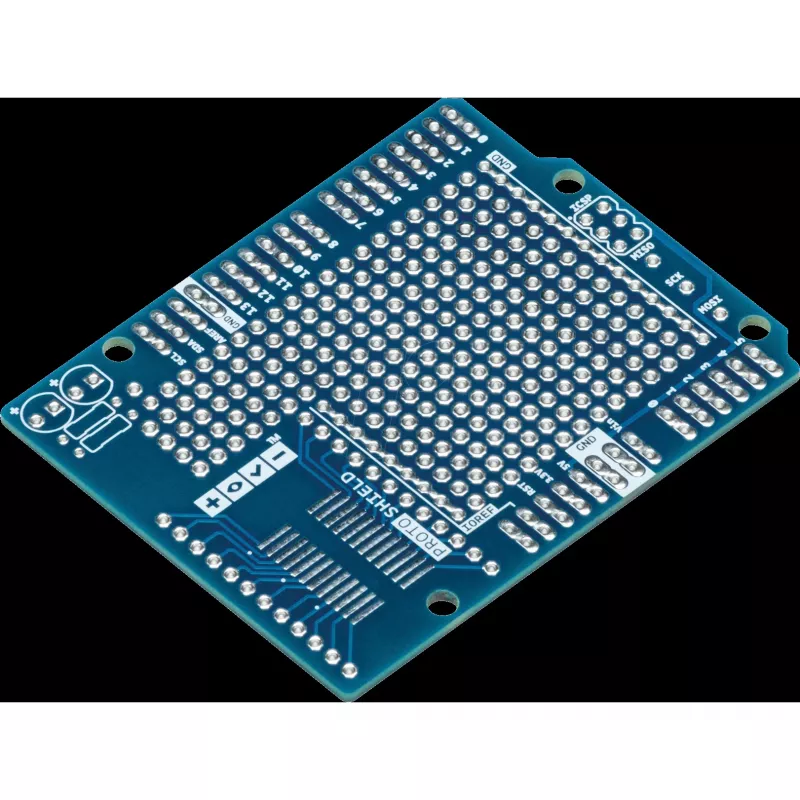

Arduino Prototyping Shield TSX00083 priekš Arduino Uno ar integrētu maķetes laukumu

Prototyping Shield Arduino TSX00083 priekš Arduino Uno ar Integrētu Maķetes Laukumu ir paplašināšanas plate, kas tiek uzstādīta uz Arduino Uno, lai nodrošinātu kompaktu, bezlodēšanas prototipēšanas virsmu. Vairogs ietver nelielu pašlīmējošu maķetes laukumu un skaidri izvadītas pieslēgvietas Arduino Uno ciparu un analogajām tapām, ļaujot komponentes un džemperu vadus novietot tieši uz vairoga ātrai shēmu montāžai un testēšanai. Dizains paredzēts, lai paātrinātu skiču un aparatūras izkārtojumu izstrādi bez pastāvīgas lodēšanas.

Priekšrocības

Vairogs nodrošina tūlītēju, uz plates esošu maķetes laukumu, kas samazina nepieciešamību pēc atsevišķām maķetēm un nekārtīgas vadu vilkšanas pa darbagaldu. Tapu kontaktdakšas ir izlīdzinātas, lai nodrošinātu vienkāršu piekļuvi Arduino Uno signāliem, un kompaktais izmērs saglabā Arduino Uno formas faktoru, vienlaikus pievienojot kārtīgu prototipēšanas virsmu. Šis iestatījums nodrošina ātrāku shēmu iterāciju un vieglāku skiču atkļūdošanu, saglabājot komponentes tuvu mikrokontrollerim un nodrošinot skaidrus savienojumus.

Piemērots

• Sensoru un izpildmehānismu shēmu ātrai prototipēšanai ar Arduino Uno
• Izglītības vingrinājumiem un klases demonstrācijām, kas ietver vienkāršas elektroniskas uzbūves
• Arduino skiču testēšanai un atkļūdošanai ar pagaidu komponenšu izkārtojumiem
• Maza mēroga maķetēšanai, kur darbagalda telpa ir ierobežota

Galvenās specifikācijas

• Formas faktors saderīgs ar Arduino Uno kontaktdakšu izvadiem un izmēru
• Integrēts pašlīmējošs bezlodēšanas maķetes laukums komponenšu izvietošanai
• Ciparu un analogo tapu izvadīšana uz tapu kontaktdakšām tiešai vadu savienošanai
• Kompakts, zema profila dizains, kas sakraujas virs Arduino Uno
• Piemērots caurumu montāžas komponentēm un džemperu vadiem

Kā lietot

Lai lietotu vairogu, izlīdziniet un uzspiediet to uz Arduino Uno tapu kontaktdakšām, lai kontaktdakšas droši savienojas. Ievietojiet komponentes un džemperu vadus integrētajā maķetes laukumā un savienojiet tos ar atbilstošajām tapu kontaktdakšām, kas atbilst Arduino Uno ciparu un analogajām tapām. Barojiet Arduino Uno caur USB vai ārēju barošanas avotu un augšupielādējiet skiču kodus kā parasti; bezlodēšanas izkārtojums ļauj ātri veikt izmaiņas vadu savienojumos un komponenšu izvietojumā iteratīvai testēšanai.

Ieteikumi

Lai nodrošinātu uzticamus savienojumus, izvairieties no smagu komponenšu izvietošanas tieši uz pašlīmējošā maķetes laukuma un izmantojiet īsus džemperu vadus signālu līnijām. Testējot moduļus ar lielu enerģijas patēriņu, pārbaudiet Arduino barošanas ierobežojumus un, ja nepieciešams, izmantojiet ārēju barošanas avotu. Uzturiet vadu izvietojumu kārtīgu, lai samazinātu troksni un atvieglotu atkļūdošanu.
