ATEN 4-portu USB HDMI Multi-View KVMP slēdzis

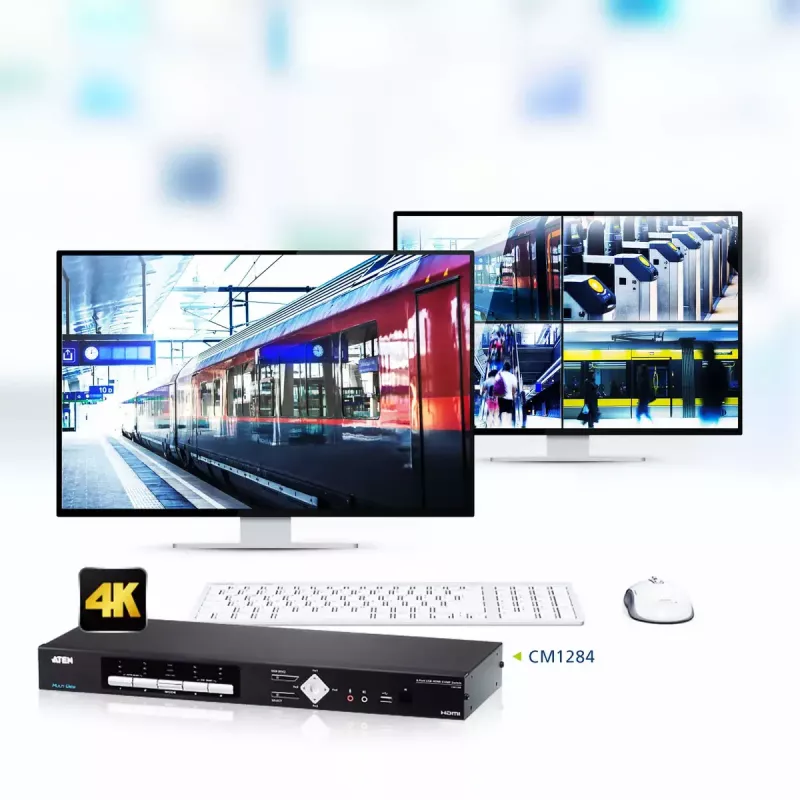

ATEN CM1284 4-portu USB HDMI Multi-View KVMP™ slēdzis ļauj vadīt četrus datorus no vienas tastatūras, peles un divu monitoru konsoles, vienlaikus atbalstot HDMI video līdz 4K (4096 x 2160 @ 30 Hz). Tas nodrošina vairāku skatu displeja režīmus un neatkarīgu tastatūras/peles vadību katrai pieslēgtajai sistēmai, un ir paredzēts montāžai statīvā vidēs, kur nepieciešama reāllaika uzraudzība.

Priekšrocības

Slēdzim ir divas konsoles izejas: viena izeja atbalsta četru skatu, attēls attēlā (PiP), attēls blakus attēlam (PbP) un attēls uz attēla (PoP) režīmus, bet otra atbalsta pilnekrāna režīmu, ļaujot vienlaikus skatīt vairākus avotus un veltītu pilnekrāna displeju. Bezrobežu pārslēgšana ļauj operatoriem pārvietot peles kursoru starp logiem, lai pārslēgtu vadību starp video avotiem. Ķēdes vadība (DCC) un kaskadēšana paplašina vadību uz papildu CM1284 vienībām, ļaujot no vienas konsoles atlasīt, pārslēgt un attēlot līdz pat 16 video avotiem. Ierīce atbalsta HDMI video ar izšķirtspēju līdz 4096 x 2160 @ 30 Hz, un tai ir izturīgs metāla korpuss, kas piemērots integrācijai statīvā.

Piemērots

• Reāllaika uzraudzības centriem
• Aviācijas vadības telpām
• Finanšu tirdzniecības stāviem
• Medicīniskās attēlveidošanas un uzraudzības stacijām

Galvenās specifikācijas

• Vadāmo datoru skaits: 4
• Video saskarne: HDMI
• Maksimālā izšķirtspēja: 4096 x 2160 @ 30 Hz
• Tastatūras un peles saskarne: USB
• Divas konsoles izejas: vairāku skatu un pilnekrāna
• Kaskadēšanas atbalsts līdz 2 līmeņiem (līdz 16 avotiem ar ķēdes vadību)
• Statīvā montējams metāla korpuss
• Barošana: maiņstrāvas ieeja ar plašu sprieguma diapazonu (100–240 V)
• Svars: 2,46 kg

Kā lietot

Uzstādiet CM1284 statīvā, pievienojiet līdz četriem avota datoriem pie HDMI un USB pieslēgvietām, un pievienojiet tastatūru, peli un divus displejus konsoles izejām. Izmantojiet pieejamās displeja režīma vadības, lai konsoles izejās atlasītu četru skatu, PiP, PbP, PoP vai pilnekrāna režīmu. Pārvietojiet peles kursoru starp logiem, lai pārslēgtu aktīvo vadību starp avotiem, izmantojot bezrobežu pārslēgšanu. Lai paplašinātu vadāmo avotu skaitu, pievienojiet papildu CM1284 vienības, izmantojot ķēdes vadību un kaskādes konfigurāciju, pēc tam konfigurējiet katru vienību saskaņā ar kaskādes instrukcijām.

Ieteikumi

Stabilai 4K displeja veiktspējai izmantojiet augstas kvalitātes HDMI kabeļus, kas paredzēti 4K, un pārliecinieties, ka avota datori atbalsta izvēlēto izšķirtspēju un atsvaidzes intensitāti. Izvietojot vairākas vienības kaskādē, marķējiet savienojumus un pārbaudiet DCC iestatījumus, lai saglabātu skaidru vadības kartēšanu visās sistēmās.
