ATEN VE170 AV paplašinātājs

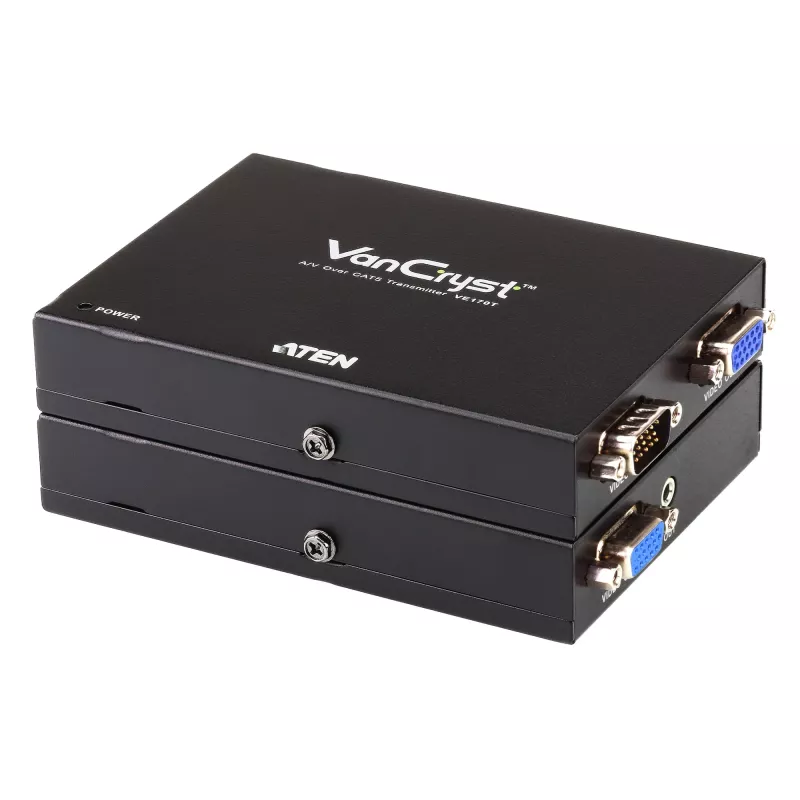

ATEN VE170 AV paplašinātājs ir VGA/audio Cat 5 risinājums, kas izstrādāts, lai pārraidītu augstas kvalitātes video un stereo audio lielos attālumos. Sistēma ietver raidītāju (VE170T) un uztvērēju (VE170R), kas savienoti ar vienu Cat 5e kabeli, lai pagarinātu VGA avotu līdz displejam vai projektoram līdz 300 metru (1000 pēdu) attālumā. VE170 atbalsta maksimālo izšķirtspēju 1024 x 768 un joslas platumu 225 MHz, nodrošinot uzticamu savienojumu instalācijām, kurās nepieciešama signāla piegāde pāri lielām telpām, gaiteņiem vai vairāku telpu iekārtām. Ar kompaktiem fiziskajiem izmēriem ierīce ir piemērota profesionāliem AV iestatījumiem, kur telpa un kabeļu maršrutēšana ir apsvērumi.

Priekšrocības

VE170 nodrošina analogā video un audio pārraidi lielos attālumos bez nepieciešamības pēc atkārtotājiem vai sarežģītas infrastruktūras, samazinot instalācijas sarežģītību un izmaksas. Tā atbalsts 1024 x 768 izšķirtspējai un 225 MHz joslas platumam nodrošina saglabātu attēla skaidrību mantotajiem VGA avotiem. Viena Cat 5e kabeļa savienojums vienkāršo kabeļu sistēmu, savukārt atsevišķais raidītāja un uztvērēja pāris piedāvā elastīgu avota un displeja novietojumu. Dizains ir paredzēts saderībai ar parastajiem VGA displejiem, projektoriem un audio sistēmām, ko izmanto korporatīvajā, izglītības un komerciālajā vidē.

Piemērots

• Datora VGA izejas pagarināšanai uz attālinātu monitoru vai projektoru līdz 300 m
• Klases un auditoriju AV instalācijām, kur avots atrodas atsevišķi no displeja
• Mazumtirdzniecības un digitālo izkārtņu iestatījumiem, kur nepieciešams centrālais avots un izkliedēti displeji
• Konferenču telpām un sanāksmju telpām ar projektoriem vai pie sienas stiprināmiem VGA displejiem

Galvenās specifikācijas

• Maksimālā izšķirtspēja: 1024 x 768 pikseļi
• Joslas platums: 225 MHz
• Maksimālais pārraides attālums: līdz 300 metriem (1000 pēdām) pa Cat 5e kabeli
• Signāla tips: analogais VGA video un stereo audio
• Komplektā ietilpst: raidītājs (VE170T) un uztvērējs (VE170R)
• Savienojums: viens Cat 5e kabelis starp raidītāju un uztvērēju
• Formas faktors: kompakti bloki, piemēroti montāžai plauktā vai uz virsmas

Kā lietot

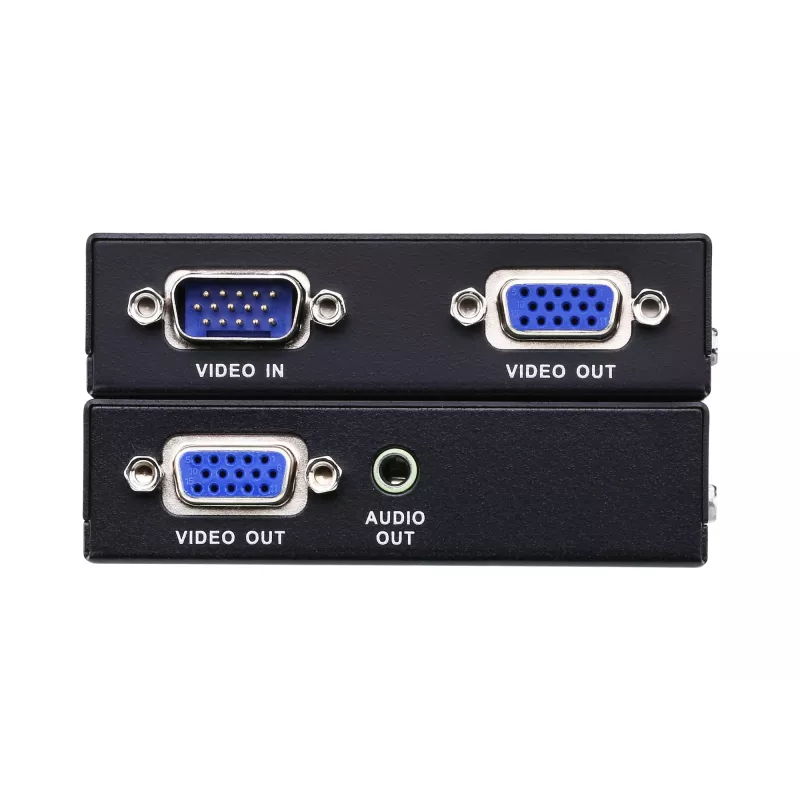

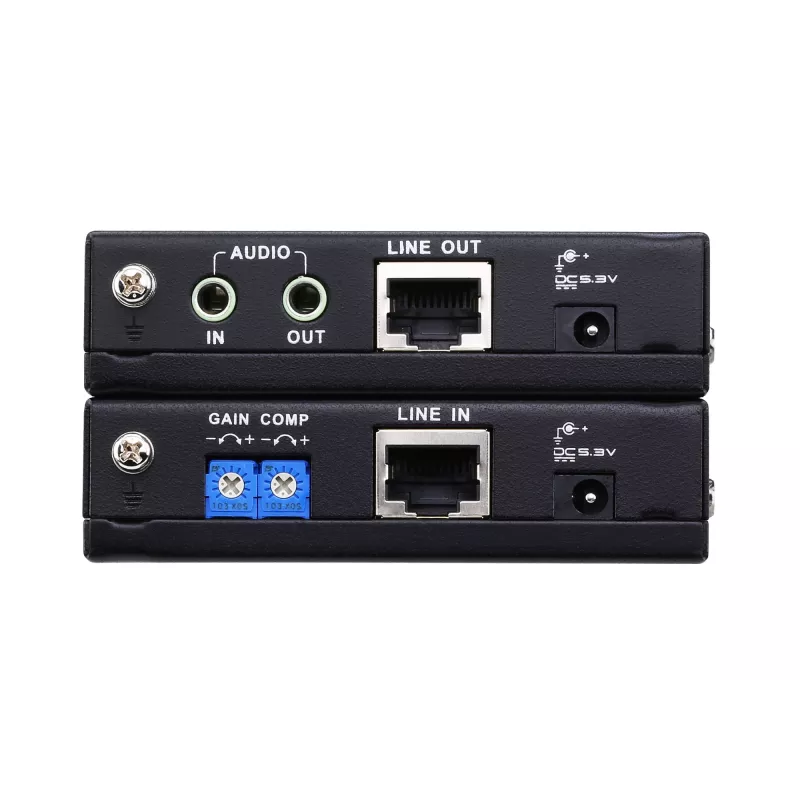

Uzstādiet raidītāju pie video avota un pievienojiet VGA izeju un audio izeju VE170T ieejas portiem. Novietojiet uztvērēju pie displeja vai projektora un pievienojiet VE170R izejas portus VGA displejam un audio ieejai. Palaidiet vienu Cat 5e kabeli starp raidītāju un uztvērēju, nodrošinot drošus savienojumus un izvairoties no spēcīgu elektromagnētisku traucējumu avotiem. Pievienojiet ierīcēm strāvu pēc nepieciešamības, pēc tam pārbaudiet, vai displeja izšķirtspēja avota ierīcē ir iestatīta saderīgā režīmā (līdz 1024 x 768). Pielāgojiet audio savienojumus un skaļuma līmeņus pievienotajās ierīcēs pēc nepieciešamības.

Ieteikumi

Optimālai veiktspējai izmantojiet augstas kvalitātes Cat 5e vai labākus kabeļus ar pienācīgu ekranējumu un pareiziem savienojumiem. Nelaidiet kabeļus tuvu augstsprieguma elektrolīnijām un lielām elektroiekārtām, lai mazinātu traucējumus. Izmantojot garus kabeļus tuvu 300 m robežai, apstipriniet VGA izejas laika noteikšanu un kabeļa kvalitāti, lai saglabātu stabilu attēla kvalitāti. Apsveriet iespēju testēt sistēmu no gala līdz galam pirms galīgās instalācijas un nostipriniet abus blokus ventilējamās vietās, lai izvairītos no siltuma uzkrāšanās.
