Atgriezeniskās cilpas adapteris RS-232/422/485 DeLOCK 66826

DeLOCK atgriezeniskās cilpas adapteris RS-232/422/485 (modelis 66826) ir kompakts DB9 spraudnis, kas paredzēts seriālo sakaru līniju testēšanai un traucējummeklēšanai. Piemērots lietošanai ar RS-232, RS-422 un RS-485 saskarnēm, tas nodrošina atgriezeniskās cilpas testēšanu, lai pārbaudītu signālu maršrutēšanu un pamata datu integritāti apkopes un diagnostikas laikā.

Priekšrocības

Adapteris ir kompakts un viegls ar izturīgu metāliskas krāsas korpusu, nodrošinot vienkāršu pieslēdz un lieto risinājumu atgriezeniskās cilpas testiem. Tā DB9 spraudnis ir piemērots standarta seriālajiem portiem un ļauj ātri pārbaudīt pārraides/saņemšanas vadu savienojumus bez papildu kabeļiem vai sarežģītas iestatīšanas.

Piemērots

• RS-232 seriālo portu testēšanai datoros un rūpnieciskajās ierīcēs
• RS-422 sakaru līniju un diferenciālo saskarņu diagnostikai
• RS-485 tīklu un pusduplekso/pilnduplekso savienojumu pārbaudei
• Lauka traucējummeklēšanai, ko veic tehniķi un inženieri

Galvenās specifikācijas

• Savienotājs: DB9 spraudnis
• Atbalstītās saskarnes: RS-232, RS-422, RS-485
• Izmēri (P×D×A): 12.6 × 31 × 11.8 mm
• Krāsa: Sudrabota
• Zīmols: DELOCK, MPN: 66826, EAN: 4043619668267

Lietošana

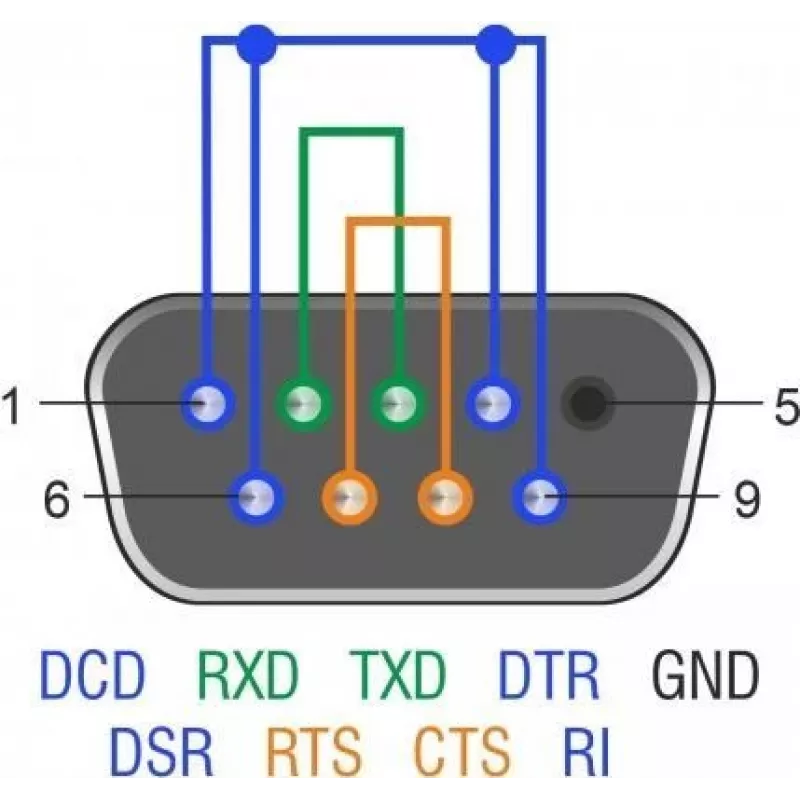

Ievietojiet DB9 spraudni seriālajā portā, lai veiktu atgriezeniskās cilpas testēšanu. Izmantojiet atbilstošu termināļa programmatūru vai testa aprīkojumu, lai nosūtītu datus un novērotu saņemtos signālus; adapteris maršrutē pārraides līnijas atpakaļ uz saņemšanas līnijām pamata nepārtrauktības un signāla pārbaudei. Kad testēšana pabeigta, noņemiet adapteri.

Ieteikumi

Izmantojiet šo atgriezeniskās cilpas adapteri tikai funkcionālām pārbaudēm un pamata diagnostikai; tas neaizstāj protokolu analizatorus padziļinātai trafika analīzei. Pirms pievienošanas pārliecinieties, ka testējamā ierīce ir ieslēgta un konfigurēta atbilstoši tai pašai saskarnes standartam (RS-232, RS-422 vai RS-485).
