Attīstības plate Arduino ATmega2560 16 MHz

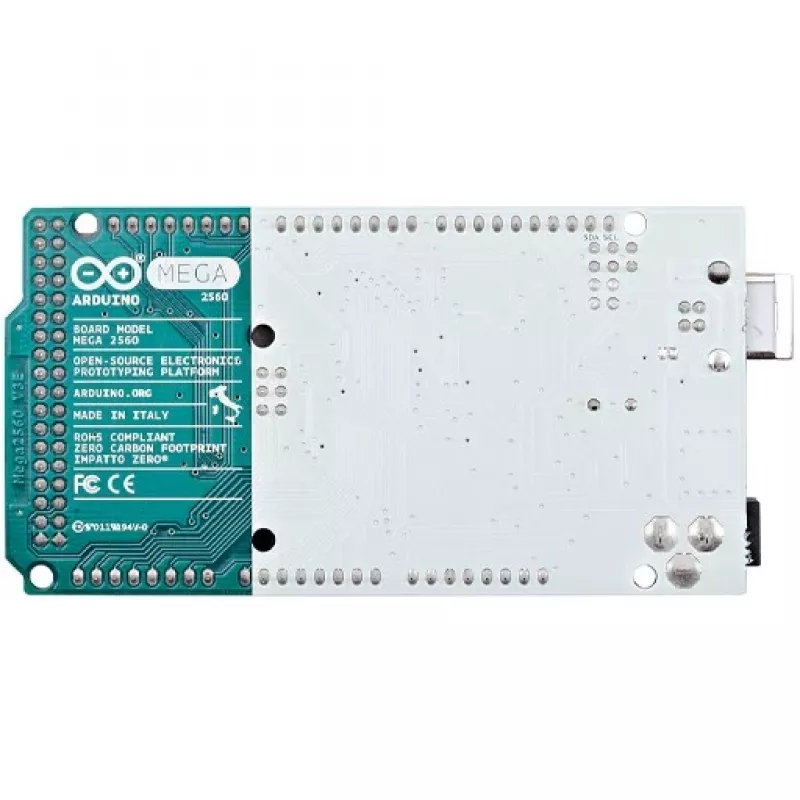

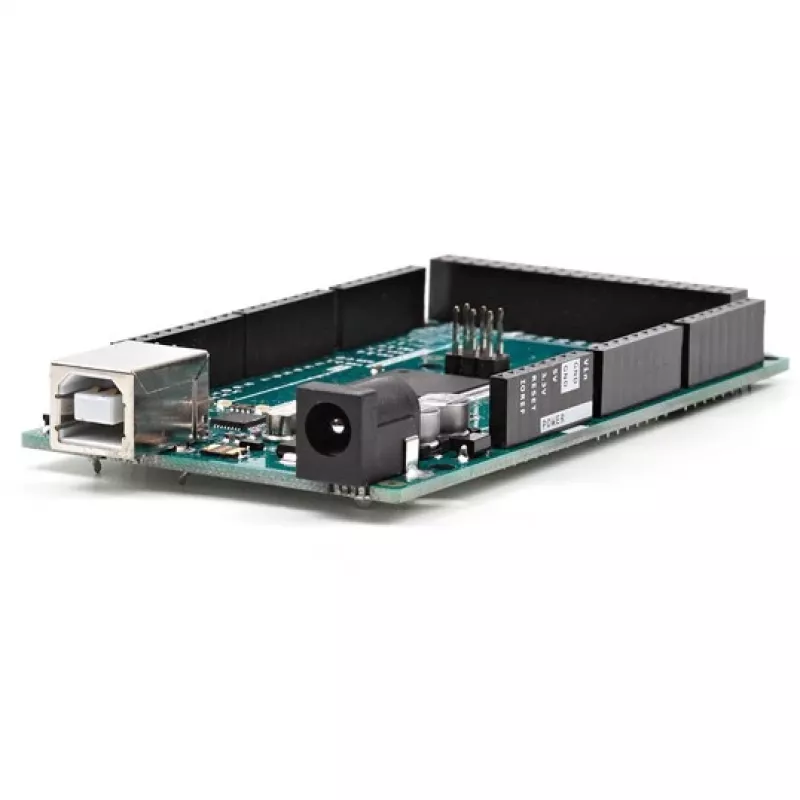

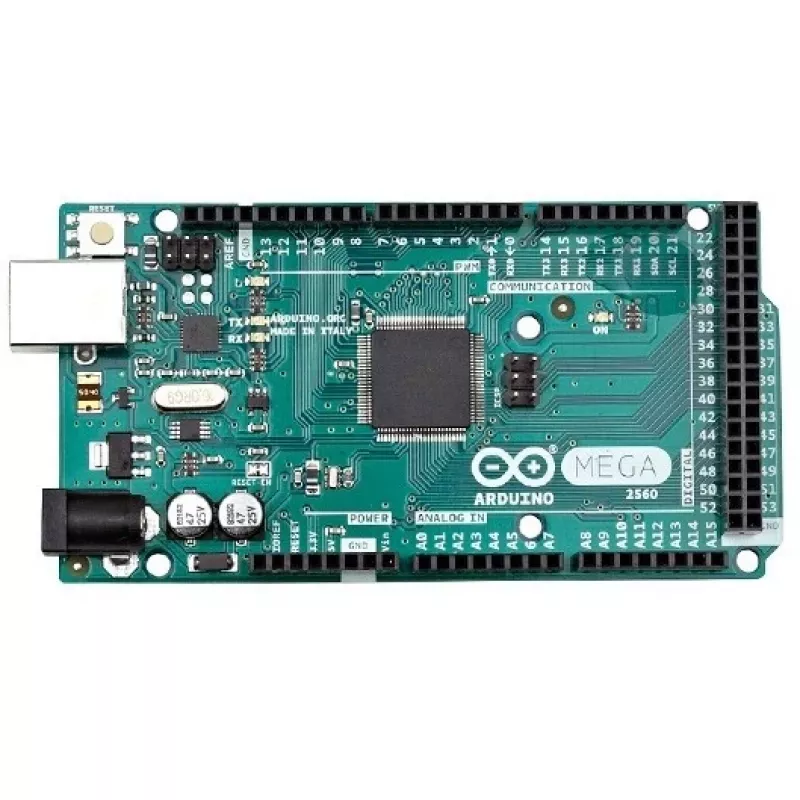

Arduino Mega 2560 ir mikrokontrollera plate, kuras pamatā ir ATmega2560. Tā nodrošina 54 digitālās ievades/izvades kontaktus (15 no tiem var izmantot kā PWM izejas), 16 analogās ieejas, 4 aparatūras seriālos portus (UART), 16 MHz kristāla oscilatoru, USB savienojumu, barošanas ligzdu, ICSP galveni un atiestatīšanas pogu. Plate ietver nepieciešamo shēmu, lai atbalstītu mikrokontrolleri, un to var barot, izmantojot USB, maiņstrāvas-līdzstrāvas adapteri vai bateriju. Mega 2560 ir saderīga ar lielāko daļu vairogu, kas paredzēti agrākām Arduino platēm, piemēram, Duemilanove vai Diecimila.

Priekšrocības

Mega 2560 piedāvā lielu skaitu digitālo un analogo I/O kontaktu, kas piemēroti sarežģītiem projektiem, vairākus aparatūras seriālos portus vienlaicīgai seriālajai komunikācijai un plašu vairogu saderību. Tā izmanto ATmega16U2 USB-uz-seriālo pārveidotāju (agrākās versijās izmantoja ATmega8U2), uzlabojot USB saskarni un nodrošinot vienkāršākus programmaparatūras atjauninājumus. 3. pārskatījumā ir pievienoti papildu SDA un SCL kontakti AREF tuvumā, IOREF un rezervēts kontakts RESET tuvumā labākai vairoga sprieguma saderībai, kā arī spēcīgāka atiestatīšanas shēma.

Galvenās specifikācijas

• Mikrokontrolleris: ATmega2560
• Digitālie I/O kontakti: 54 (15 PWM izejas)
• Analogās ieejas: 16
• Aparatūras seriālie porti: 4 (UART)
• Taktfrekvence: 16 MHz
• USB saskarne: ATmega16U2 (agrākās versijas: ATmega8U2)
• Barošanas iespējas: USB, maiņstrāvas-līdzstrāvas adapteris, baterija
• Galvenes un savienotāji: barošanas ligzda, ICSP galvene, atiestatīšanas poga
• Saderība: vairogi Arduino Duemilanove/Diecimila; uzlabota kontaktu izvade (SDA, SCL, IOREF) uz R3

Lietošana

Savienojiet Mega 2560 ar datoru, izmantojot USB kabeli, lai programmētu un barotu plati, vai pievienojiet strāvu, izmantojot piemērotu maiņstrāvas-līdzstrāvas adapteri vai bateriju. Instalējiet Arduino IDE vai saderīgu programmatūru datorā, izvēlieties plates tipu Arduino Mega 2560 un pareizo seriālo portu, pēc tam augšupielādējiet skices caur USB savienojumu. Izmantojiet digitālos un analogos kontaktus atbilstoši savām shēmas vajadzībām, ņemot vērā PWM spējīgos kontaktus un pieejamos UART portus seriālajām ierīcēm. Ja izmantojat vairogus, pārbaudiet sprieguma saderību un SDA/SCL vai IOREF kontaktu esamību, ja vairogam tie nepieciešami.

Ieteikumi

Uzticamai darbībai izmantojiet stabilu 5 V barošanas avotu un pārliecinieties, ka vairogus ir saderīgi ar Mega 2560 kontaktu izvadi (R3 funkcijas SDA, SCL un IOREF). Uzturiet USB draiverus un Arduino IDE atjauninātus un ievērojiet mikrokontrollera datu lapā norādītos sprieguma un strāvas ierobežojumus I/O kontaktiem.
