Atzarojuma komutācijas kabelis BlueOptics MCA7J60-C005 MPO/UPC uz 4x Duplex LC/UPC 5 m Daudzmodu OM4 50/125µm LSZH 3,0 mm 8-dzīslu MPO bez tapām

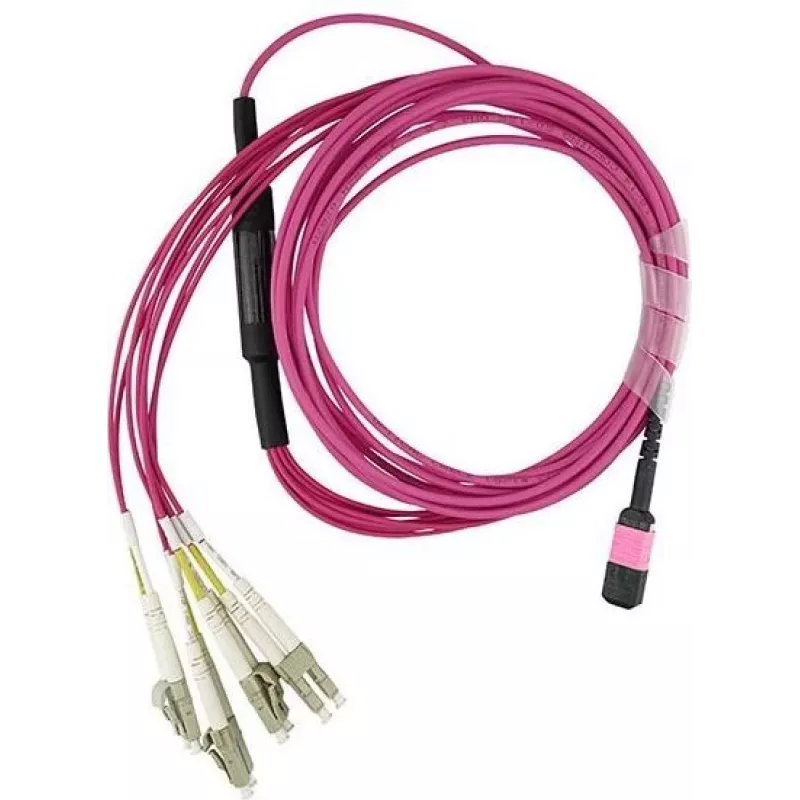

BlueOptics MCA7J60-C005 ir 5 m daudzmodu atzarojuma komutācijas kabelis, kas savieno vienu 8-dzīslu MPO/UPC maģistrāli ar četriem dupleksajiem LC/UPC savienotājiem. Izgatavots ar OM4 50/125 µm daudzmodu šķiedru un 3,0 mm LSZH apvalku, kabelis ir paredzēts īsa attāluma augsta blīvuma savienojumiem, kur MPO maģistrāles tiek sadalītas uz vairākiem LC portiem. MPO savienotājs tiek piegādāts bez vadošajām tapām, un komplektācijā iekļauts optiskais testa protokols, kas dokumentē zudumu un nepārtrauktības mērījumus.

Priekšrocības

Šis atzarojuma kabelis vienkāršo migrāciju un savienošanu datu centros un serveru telpās, pārveidojot 8-šķiedru MPO interfeisu par četriem dupleksajiem LC pāriem bez papildu adapteriem. OM4 klases šķiedra nodrošina lielāku joslas platumu un paplašinātu pārklājumu daudzmodu lietojumiem salīdzinājumā ar zemākām OM kategorijām. 3,0 mm LSZH apvalks nodrošina kompaktu, liesmu slāpējošu un zemu dūmu izdalīšanos ārējo apvalku, kas piemērots iekštelpu instalācijām un slēgtām telpām. Piegādātā testa dokumentācija palīdz verificēt līnijas veiktspēju uzstādīšanas laikā.

Piemērots

Galvenās specifikācijas

Kā lietot

Pirms savienošanas pārbaudiet savienotājus un nodrošiniet tīrību. Pievienojiet MPO/UPC savienotāju attiecīgajai MPO maģistrālei vai kasetei, ievērojot pareizu orientāciju šķiedru polaritātei. Savienojiet četrus dupleksos LC/UPC pārus ar mērķa aprīkojumu vai ielāpu paneļa LC portiem. Izmantojiet piegādāto optisko testa protokolu, lai pēc uzstādīšanas apstiprinātu līnijas zudumus un nepārtrauktību. Izvairieties no stingiem līkumiem un maršrutēšanas laikā ievērojiet minimālo liekuma rādiusu, lai saglabātu optisko veiktspēju.

Ieteikumi

Pirms savienošanas notīriet MPO un LC galu virsmas ar piemērotiem šķiedru tīrīšanas instrumentiem, nostipriniet kabeli, lai novērstu mehānisku slodzi uz savienotājiem, un maršrutējiet, izmantojot pareizu kabeļu pārvaldību, lai nepārsniegtu liekuma rādiusu. Izmantojiet šo atzarojuma kabeli īsa attāluma OM4 daudzmodu līnijām, kur MPO maģistrāles jāsadala uz vairākiem LC portiem.
