AV KVM paplašinātājs ATEN CE801 — USB True 4K HDMI caur Cat6 (4K @ 70 m / FHD @ 100 m), HDMI un USB Type-A, melns

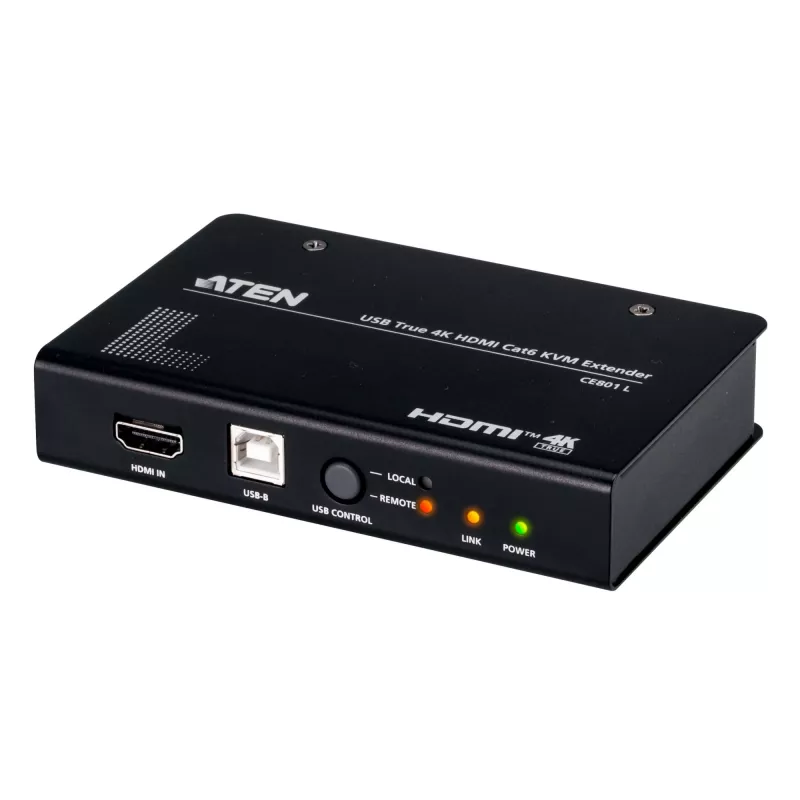

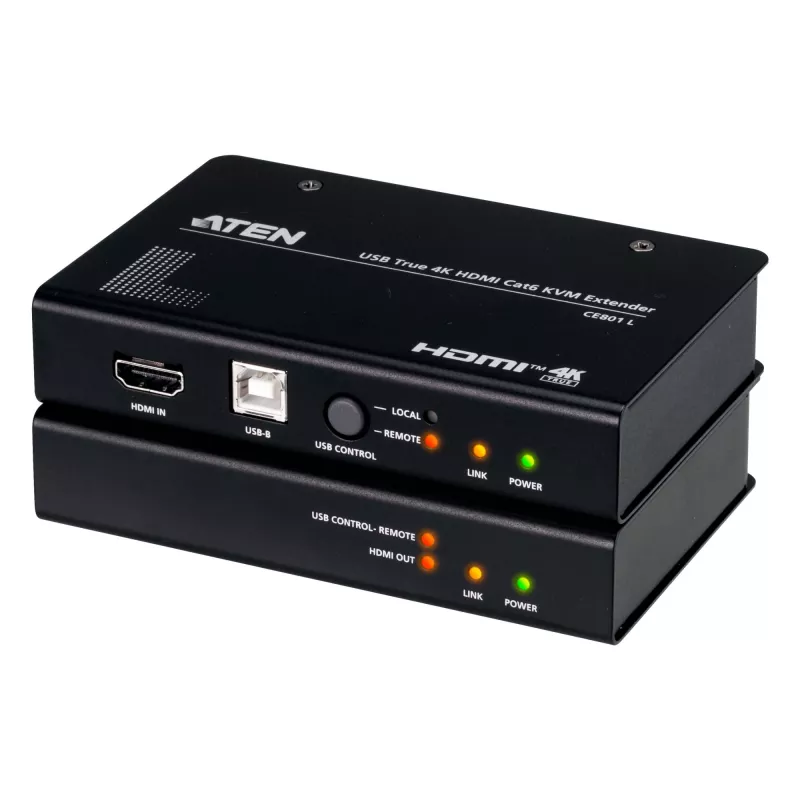

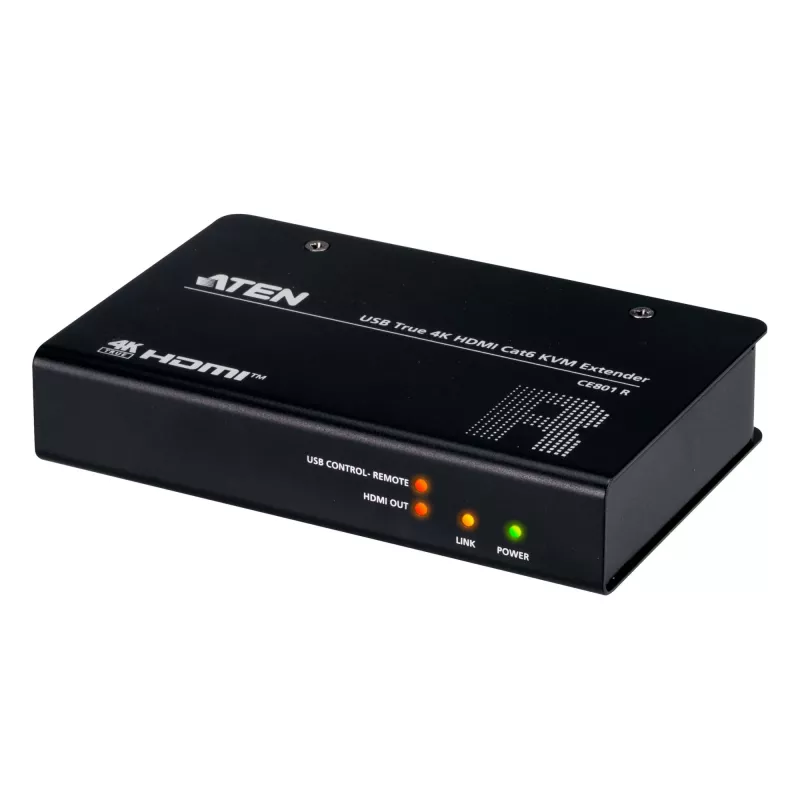

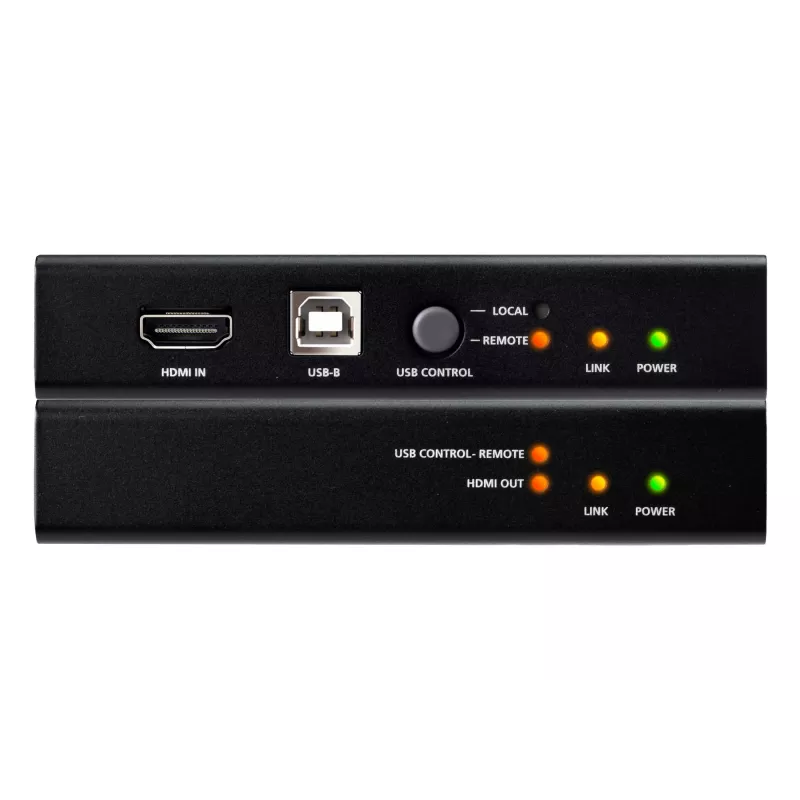

ATEN CE801 ir USB HDMI KVM paplašinātājs, kas pārraida HDMI video, USB tastatūras/peles signālus, ciparu audio un RS-232 sērijveida vadību starp vietējo avotu un attālināto konsoli, izmantojot vienu Cat 6 kabeli. Paplašinātājs atbalsta True 4K (3840 x 2160 @ 60 Hz, 4:4:4) līdz 70 m un Long-Reach Full HD režīmu līdz 100 m. Gan raidītājs (CE801L), gan uztvērējs (CE801R) nodrošina HDMI video un USB Type-A pieslēgvietas vietējās konsoles pievienojumiem, un ierīces ir montējamas statnē ar drošu līdzstrāvas ligzdu stabilai strāvas padevei.

Priekšrocības

CE801 nodrošina neierobežotu True 4K video ar HDR līdz 70 m un piedāvā Long-Reach režīmu 1080p paplašināšanai līdz 100 m, visu pa vienu Cat 6 kabeli. Tas atbalsta divkonsoles darbību ar vietējās prioritātes spiedpogu, EDID pārslēgšanu optimālai video izvadei abās konsolēs, RS-232 sērijveida sakarus attālināto ierīču vadībai, un iebūvētu ESD aizsardzību. Metāla korpuss ir kompakts un montējams statnē, un līdzstrāvas ligzdai ir skrūvējams fiksators, lai novērstu nejaušu atvienošanu.

Piemērots

• Attālinātai darbstacijas piekļuvei, kur dators vai AV aprīkojums jānovieto tālu no lietotāja
• Vadības telpām, raidorganizācijām, ciparu izkārtnēm un AV instalācijām, kur nepieciešama 4K vai tālsniedzēja HDMI paplašināšana
• Vidēm, kur nepieciešama attālināta RS-232 vadība skārienekrāniem, svītrkodu skeneriem vai citām sērijveida ierīcēm
• Statņiem un aprīkojuma skapjiem, kur nepieciešams kompakts, statnē montējams KVM paplašinātājs

Galvenās specifikācijas

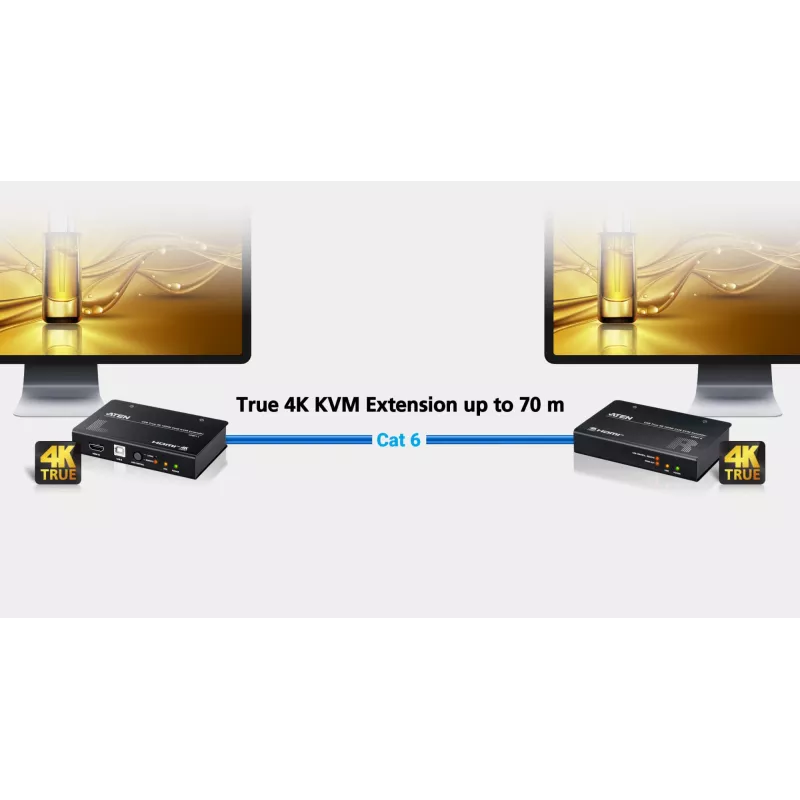

• Video paplašināšana: True 4K (3840 x 2160 @ 60 Hz, 4:4:4) līdz 70 m pa Cat 6
• Long-Reach režīms: 1080p (Full HD) līdz 100 m pa Cat 6
• HDCP: 2.2 / 2.3 saderīgs
• Audio: atbalsta ciparu audio formātus (līdz 7.1ch Dolby / DTS)

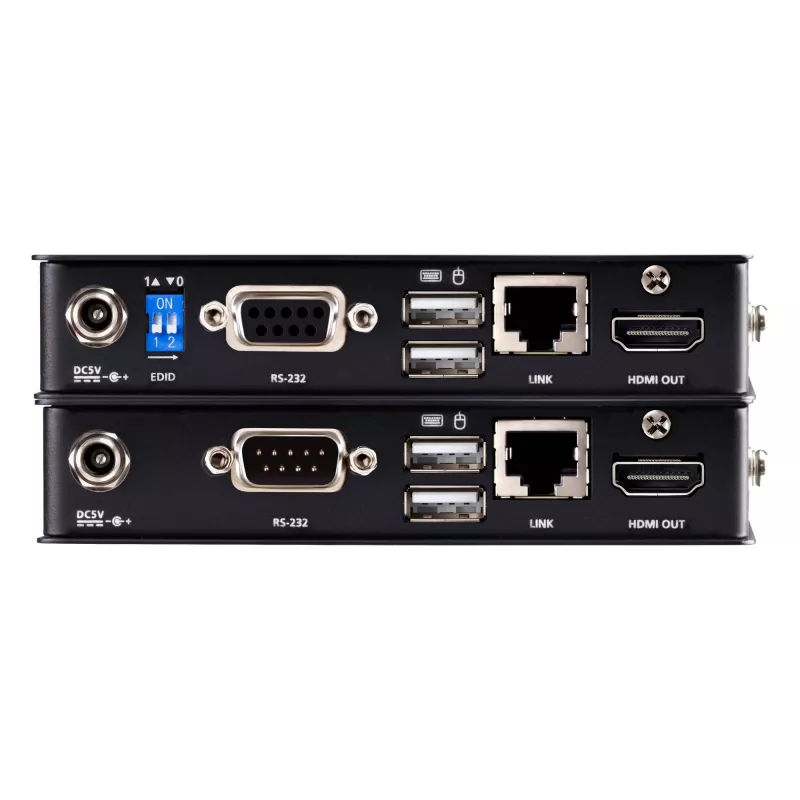

• USB: USB Type-A pieslēgvietas tastatūrai/pelei gan raidītājā, gan uztvērējā
• Sērijveida: RS-232 pieslēgvieta uztvērējā attālināto sērijveida ierīču sakariem

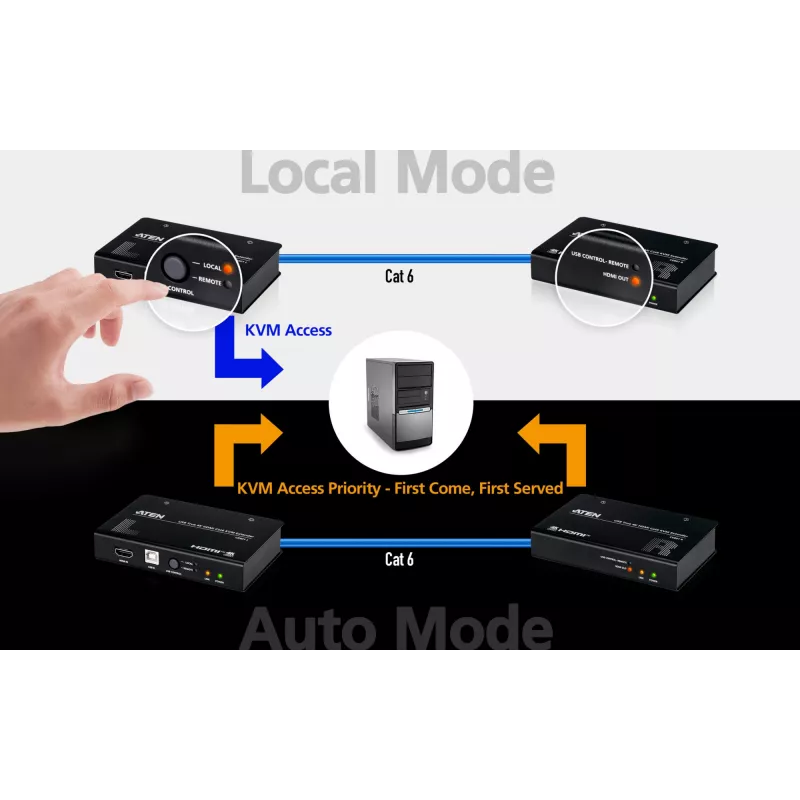

• Vadības elementi: vietējās prioritātes spiedpoga (Local / Auto režīmi) un EDID slēdži raidītājā
• Aizsardzība: iebūvēta 8KV/15KV ESD aizsardzība
• Enerģijas patēriņš: raidītājs max 2.59 W, uztvērējs max 1.88 W; 5 V maiņstrāvas adaptera izeja
• Materiāls / Krāsa: metāla korpuss, melns
• Montāža: montējams statnē

Lietošana

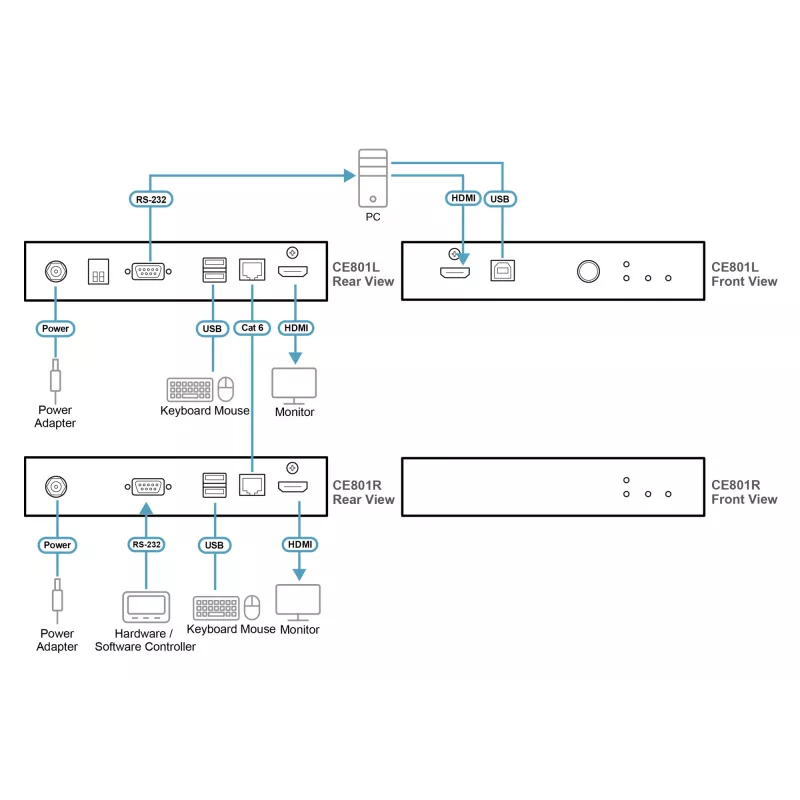

Savienojiet avota datora HDMI un USB pieslēgvietas ar CE801L raidītāju un novietojiet CE801R uztvērēju pie attālinātās konsoles. Izvelciet vienu Cat 6 kabeli starp raidītāju un uztvērēju līdz atbalstītajam attālumam (True 4K līdz 70 m vai FHD tālsniedzējs līdz 100 m). Pievienojiet vietējo tastatūru un peli USB Type-A pieslēgvietām jebkurā ierīcē pēc vajadzības. Ja nepieciešams, konfigurējiet EDID slēdžus raidītājā, lai atbilstu vēlamajai displeja izvadei, un izmantojiet spiedpogu, lai iestatītu vietējās prioritātes vai automātisko KVM vadību. Sērijveida vadībai pievienojiet sērijveida ierīci uztvērēja RS-232 pieslēgvietai un sūtiet komandas no sērijveida termināļa, kas savienots ar raidītāju.

Ieteikumi

Izmantojiet taisnu, augstas kvalitātes Cat 6 kabeli labākai video un USB veiktspējai. True 4K 70 m attālumā nodrošiniet, lai HDMI avoti un displeji atbalsta 4K @ 60 Hz un HDCP 2.2/2.3; pārslēdzieties uz Long-Reach režīmu stabilai Full HD paplašināšanai līdz 100 m. Nostipriniet līdzstrāvas adapteri ar skrūvējamo fiksatoru, lai izvairītos no nejaušas atvienošanas, un novietojiet ierīces vēdināmā statnē vai korpusā, lai uzturētu drošu darbību.
