AV raidītājs VivoLink VLHDMIEXT1-TV2 — HDMI ieeja/izeja caur Cat5e, līdz 1920x1080, 120 m, vadu, melns

VivoLink VLHDMIEXT1-TV2 ir kompakts AV raidītājs, kas paredzēts HDMI video, audio un IR vadības signālu pagarināšanai, izmantojot vienu Cat5e/6 tīkla kabeli. Ierīce atbalsta vienu HDMI ieeju un vienu HDMI izeju caur RJ-45 un nodrošina vadu savienojumu attālinātiem displejiem un AV izplatīšanai. Tā atbalsta līdz 1920 x 1080 izšķirtspēju pie 60 Hz un var pārraidīt līdz 120 m attālumā punkta-punkta instalācijās. Melnais korpuss un mazais izmērs padara to piemērotu diskrētai montāžai dzīvojamās vai komerciālās AV sistēmās.

Priekšrocības

Raidītājs nodrošina pilnu 1080P@60Hz video un audio pārraidi, izmantojot standarta Cat5e/6 kabeļus, samazinot nepieciešamību pēc gariem HDMI vadiem. Tas ietver IR caurlaidi, tāpēc tālvadības signāli tiek saglabāti starp avotu un displeju. Ierīce tiek barota ar līdzstrāvu, izmantojot plašu maiņstrāvas ieejas diapazonu (100–240 V, 50–60 Hz), un to var integrēt lielākās sistēmās, izmantojot Gigabit slēdzi, lai izplatītu signālu vairākiem uztvērējiem. Ierīce ir viegla un viegli uzstādāma šaurās vietās.

Piemērots

• HDMI avotu pagarināšanai līdz vienam attālam displejam līdz 120 m attālumā
• AV avotu savienošanai ar informācijas ekrāniem veikalos, birojos vai publiskās telpās
• Mājas AV instalācijām, kur nepieciešama diskrēta, liela attāluma HDMI pagarināšana
• Vairāku uztvērēju IP izplatīšanai, izmantojot Gigabit slēdzi (līdz 253 uztvērējiem)

Galvenās specifikācijas

• Ierīces tips: AV raidītājs ar IR raidītāja atbalstu
• HDMI ieejas: 1
• HDMI izejas: 1 (caur RJ-45 tīkla saiti)
• Tīkla porti: 1 RJ-45 ieeja / 1 RJ-45 izeja Cat5e/Cat6
• Maksimālā izšķirtspēja: 1920 x 1080 (1080P@60 Hz)
• Maksimālais pārraides attālums: līdz 120 m, izmantojot vienu Cat5e/Cat6 kabeli
• Barošana: līdzstrāvas ieeja, saderīga ar 100–240 V maiņstrāvu (50–60 Hz)
• Krāsa: melna
• Svars: 0,206 kg
• Joslas platums uz uztvērēju: aptuveni 18 Mbit

Lietošana

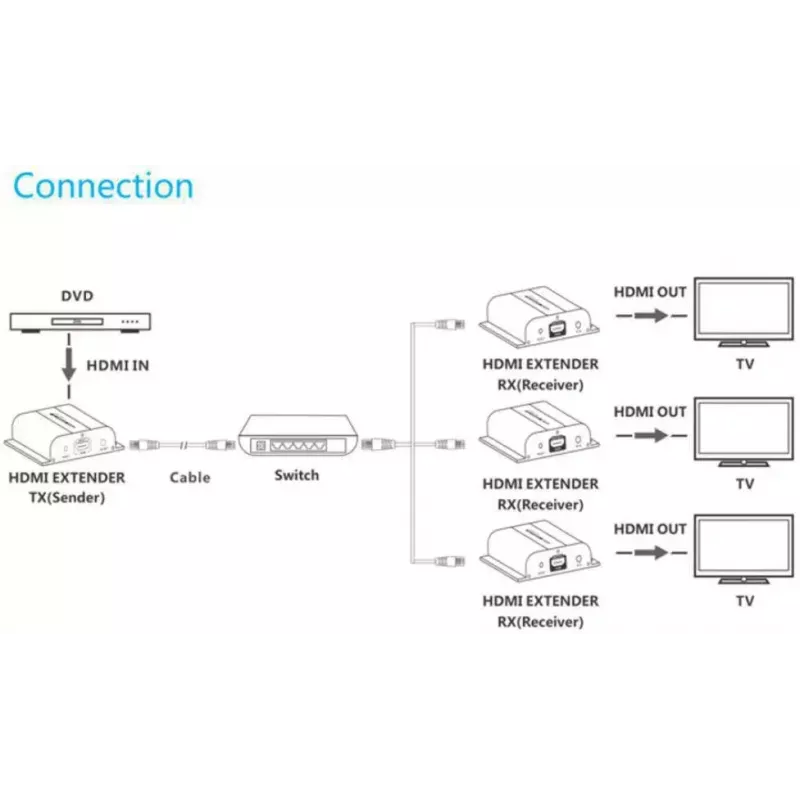

Pievienojiet HDMI avotu raidītāja HDMI ieejai un izveidojiet Cat5e/6 kabeļa savienojumu no raidītāja RJ-45 porta uz uztvērēja RJ-45 portu vai uz Gigabit slēdzi, izplatot vairākiem uztvērējiem. Pievienojiet strāvu raidītājam, izmantojot komplektā iekļauto līdzstrāvas adapteri, un pārliecinieties, ka maiņstrāvas avots ir 100–240 V, 50–60 Hz diapazonā. Ja nepieciešama IR vadība, pievienojiet saderīgus IR izstarotājus/uztvērējus attiecīgajiem portiem. Ja nepieciešams, konfigurējiet tīkla adreses lokālajai paplašinātāja topoloģijai; tipiskās noklusējuma adreses pārvaldītos iestatījumos ir TX: 192.168.1.210 un RX: 192.168.1.220.

Ieteikumi

Lai nodrošinātu stabilu video un IR pārraidi, izmantojiet augstas kvalitātes Cat5e vai Cat6 kabeli ar pareiziem termināliem un izvairieties no kabeļa novietošanas blakus augstsprieguma elektrolīnijām. Izplatot vairākiem uztvērējiem, izmantojiet specializētu Gigabit slēdzi un pārbaudiet pieejamo tīkla kapacitāti; katrs uztvērējs parasti patērē aptuveni 18 Mbit. Šī ierīce nav saderīga ar HDBaseT uztvērējiem, tāpēc pareizai darbībai izmantojiet tikai atbilstošu VivoLink uztvērēja modeli.
