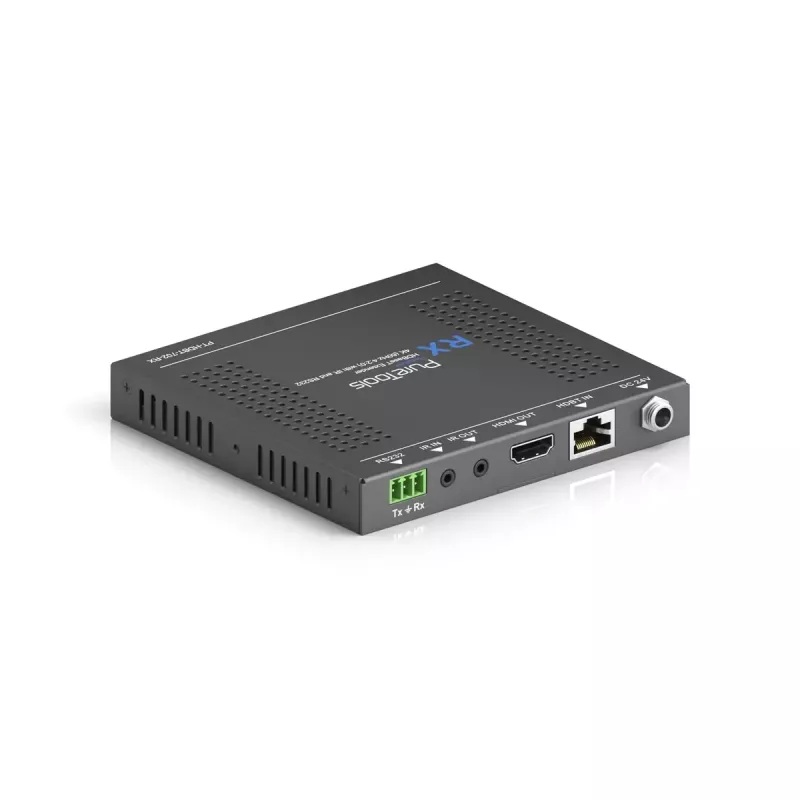

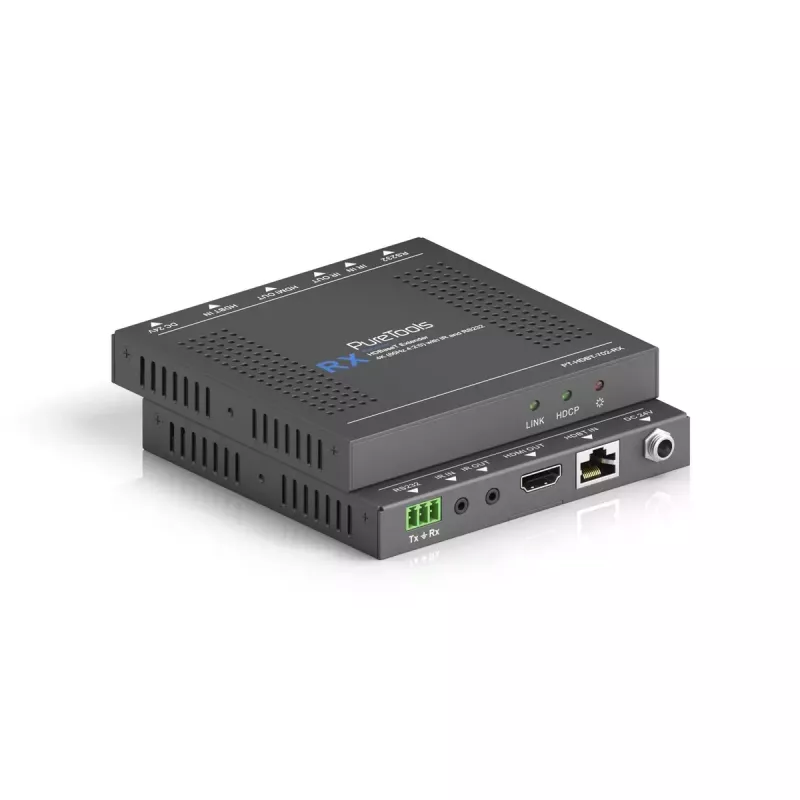

AV uztvērējs PureTools PT-HDBT-702-RX

PureTools PT-HDBT-702-RX ir kompakts HDBaseT uztvērējs, kas paredzēts AV instalācijām, kur nepieciešama uzticama video, audio un vadības signālu izplatīšana. Tas atbalsta 4K/UHD līdz 40 m un Full HD līdz 70 m, izmantojot vienu Cat kabeli, pārraida iegulto daudzkanālu audio un nodod vadības signālus, tostarp IR, RS232 un CEC. Ierīce arī atbalsta divvirzienu Power over HDBaseT (PoH), tāpēc to var darbināt no citām PoH saderīgām ierīcēm vai piegādāt tām strāvu.

Priekšrocības

Uztvērējs ir saderīgs ar 4K HDMI avotiem un displejiem līdz pat 4K@60Hz 4:2:0 un nodrošina viedu signāla pārvaldību ar EDID apstrādi un CEC caurlaidi vienkāršotai sistēmas vadībai. Divvirzienu PoH novērš nepieciešamību pēc vietējās barošanas daudzos iestatījumos. Tā īpaši kompaktais un vieglais korpuss ļauj to uzstādīt šaurās vietās, saglabājot vadu HDMI 1.4a savienojamību un stabilu AV pārraidi.

Piemērots

• Konferenču telpām un sanāksmju telpām, kur nepieciešama HDMI izplatīšana lielos attālumos
• Digitālo izkārtņu instalācijām ar centralizētiem avotiem un attālinātiem displejiem
• Mājas kinozālēm vai AV statīviem, kur ir ierobežota vieta un nepieciešama attālināta barošana

Galvenās specifikācijas

• Maksimālā video izšķirtspēja: 3840 x 2160 (4K/UHD) atbalstīta līdz 40 m
• Full HD (1080p) pārraide līdz 70 m
• HDMI versija: 1.4a; 4K@60Hz 4:2:0 (10.2 Gbps)
• Barošana: 24 V ieeja, 1.25 A; enerģijas patēriņš 14 W; atbalsta divvirzienu PoH
• Izmēri (P×D×A): 115 × 109 × 16.2 mm; svars: 0.196 kg
• Savienojumi un vadība: HDMI, HDBaseT, IR caurlaide, RS232 caurlaide, CEC caurlaide
• Krāsa: Melna

Kā lietot

Pievienojiet HDMI avotu raidītāja ierīcei un novietojiet vienu Cat kabeli no raidītāja uz PT-HDBT-702-RX uztvērēju. Savienojiet uztvērēju ar displeju, izmantojot HDMI. Ja pieejams, iespējojiet PoH raidītājā vai citā PoH saderīgā ierīcē, lai darbinātu uztvērēju; alternatīvi izmantojiet saderīgu 24 V barošanas avotu. Izmantojiet ierīces EDID pārvaldību un CEC caurlaidi, lai saskaņotu avota un displeja iestatījumus. IR vai RS232 var maršrutēt caur HDBaseT saiti attālinātai vadībai.

Ieteikumi

Izmantojiet kvalitatīvu ekranētu Cat5e vai Cat6 kabeli uzticamai HDBaseT pārraidei un ievērojiet 4K attāluma ierobežojumu 40 m (samaziniet garākus posmus lielākai signāla uzticamībai). 4K@60 avotiem dodiet priekšroku iekārtām un kabeļiem, kas paredzēti norādītajam HDMI profilam, un pārliecinieties, ka pievienotās ierīces atbalsta 4:2:0 krāsu apakšiztveršanu, ja nepieciešams.
