B-Tech SYSTEM X - Divu sliežu stiprinājuma kronšteins BT8390 - 19 mm no sienas

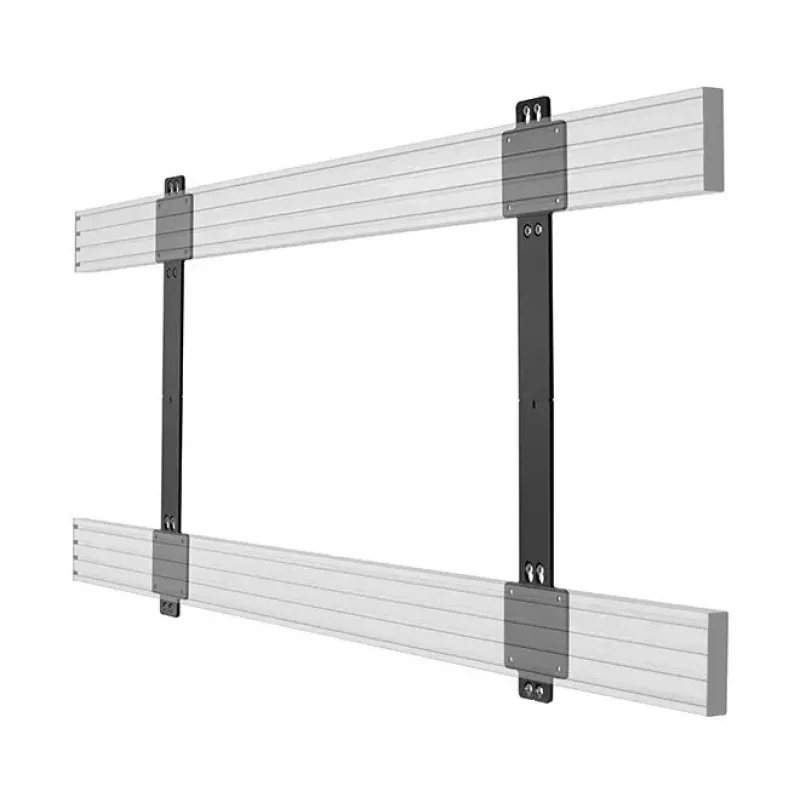

B-Tech SYSTEM X divu sliežu stiprinājuma kronšteins BT8390 pozicionē un nostiprina divas BT8390 montāžas sliedes ar fiksētu 138 mm platumu un 19 mm dziļumu no sienas, nodrošinot vienmērīgu montāžas platformu lielformāta displejiem līdz aptuveni 18,9". Melnā krāsā, kronšteins ir paredzēts sliežu montāžai un tiek piegādāts ar nepieciešamajiem stiprinājumiem, lai vienkāršotu uzstādīšanu. Produkts ir TUV sertificēts un atbilst cTUVus prasībām, nodrošinot, ka tas atbilst atzītiem drošības un veiktspējas standartiem.

Priekšrocības

Šis divu sliežu kronšteins novērš nepieciešamību uzstādīšanas laikā mērīt un izlīdzināt divas montāžas sliedes, samazinot darbaspēka patēriņu uz vietas un iespējamās izlīdzināšanas kļūdas. Tā iepriekš iestatītais platums un atslēgas caurumu stiprinājumi nodrošina ātru pozicionēšanu un drošu piestiprināšanu pie sienām vai saderīgām vertikālām atbalsta kolonnām. Saderība ar BT8390 horizontālajām sliedēm un ar BT8380 vertikālajām kolonnām piedāvā elastību gan pie sienas montētām videowall, gan brīvi stāvošām videowall konfigurācijām.

Piemērots

• Lielformāta displeju montāžai uz divu sliežu sistēmas
• Ātrai videowall uzstādīšanai, izmantojot BT8390 horizontālās sliedes
• Brīvi stāvošu videowall izveidei, ja tiek izmantotas vertikālas atbalsta kolonnas
• Integrācijai ar BT8390-VESA800F interfeisa svirām, lai ātri piestiprinātu displejus

Galvenās specifikācijas

• Montāžas veids: Sliežu
• Materiāla apdare: Melna
• Platums (iepriekš iestatīts attālums starp sliedēm): 138 mm
• Dziļums no sienas: 19 mm
• Augstums: 850 mm
• Maksimālais ieteicamais ekrāna izmērs: aptuveni 18,9"

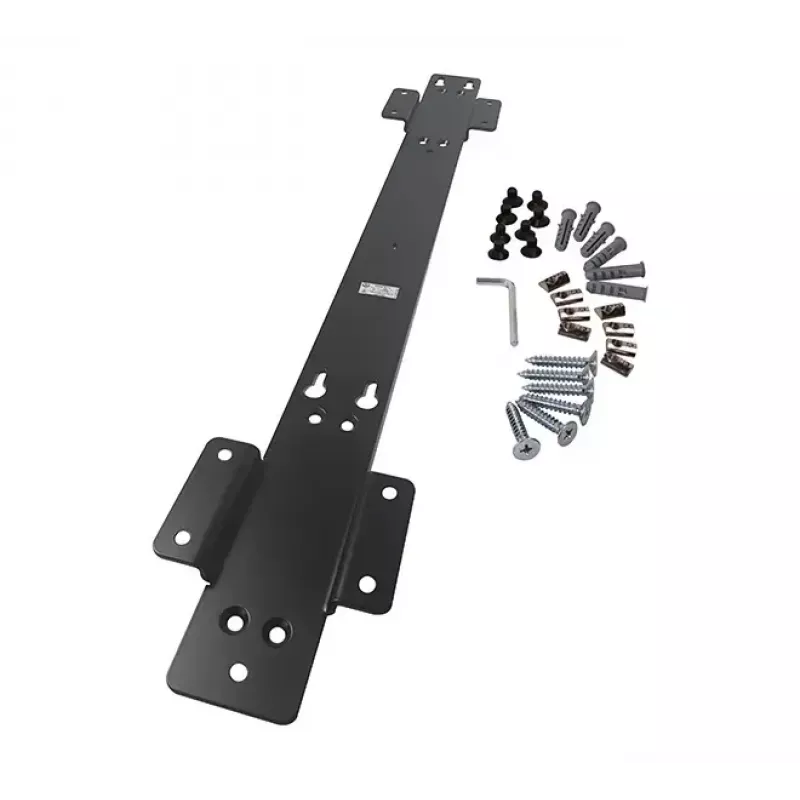

• Stiprinājumi: Atslēgas caurumu stiprinājumi ātrai uzstādīšanai; montāžas piederumi iekļauti
• Sertifikāti: TUV, cTUVus atbilstība

Kā lietot

Novietojiet divu sliežu kronšteinu vēlamajā montāžas augstumā un nostipriniet to pie piemērotas sienas virsmas vai vertikālas atbalsta kolonnas, izmantojot piegādātos stiprinājumus. Uzkariniet BT8390 horizontālās sliedes uz kronšteina, izmantojot atslēgas caurumu stiprinājumus, pārliecinoties, ka sliedes ir pilnībā iesaistītas un līdzenas. Kad sliedes ir nostiprinātas, piestipriniet pie sliedēm interfeisa sviras vai displeja montāžas piederumus un uzstādiet displejus saskaņā ar displeja ražotāja norādījumiem. Pirms ekrānu uzstādīšanas pārbaudiet, vai visi stiprinājumi ir pievilkti un konstrukcija ir stabila.

Ieteikumi

Izmantojiet tikai uz sienām vai balsta konstrukcijām, kas spēj izturēt kopējo sliežu un displeju svaru; ja neesat pārliecināts, konsultējieties ar būvobjekta konstrukcijas vadlīnijām. Videowall instalācijām ievērojiet BT8390 un displeja ražotāja norādījumus par izlīdzināšanu un drošību. Regulāri pārbaudiet, vai stiprinājumi un balsti nav vaļīgi vai nodiluši, īpaši publiskās vai intensīvas satiksmes instalācijās.
