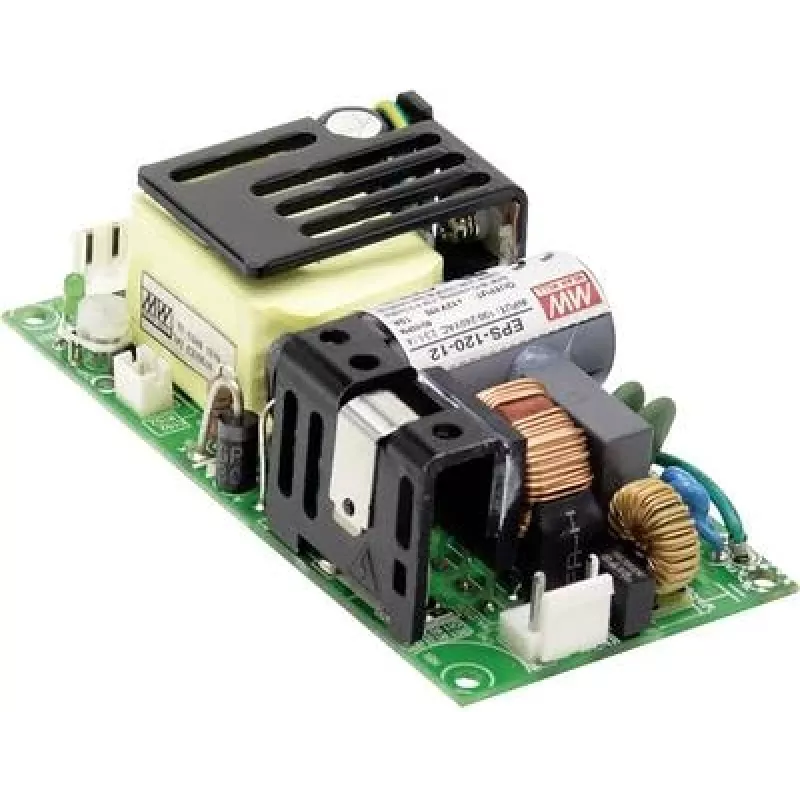

Barošanas adapteris/invertors MEAN WELL EPS-120-24, 120 W, 24 V izeja, maiņstrāvas ieeja 80–264 V, kompakts

MEAN WELL EPS-120-24 ir kompakts maiņstrāvas-līdzstrāvas atvērtā rāmja barošanas avots, kas nodrošina regulētu 24 V līdzstrāvas izeju līdz 3,5 A no plaša maiņstrāvas ieejas diapazona 80–264 V. Paredzēts ierobežotas vietas instalācijām, šim 120 W blokam ir zems 1U profils un papildu 12 V līdzstrāvas izeja, kas piemērota vadības un uzraudzības shēmām. Ierīce atbilst RoHS prasībām un ir paredzēta rūpniecisko vadības ierīču, sakaru iekārtu un iegulto sistēmu barošanai, kurām nepieciešams stabils 24 V barošanas avots.

Priekšrocības

EPS-120-24 piedāvā plašu maiņstrāvas ieejas diapazonu, kas atbalsta globālos tīkla spriegumus, kompaktu zema profila formas faktoru, kas vienkāršo integrāciju šaurās šasijās, un īpašu palīgizeju perifērijas shēmām. Atvērtā rāmja konstrukcija nodrošina efektīvu siltuma izkliedi, vienlaikus saglabājot nelielu nospiedumu, un iebūvētā regulēšana garantē uzticamu 24 V padevi mainīgas līnijas un slodzes apstākļos.

Piemērots

• Rūpnieciskās vadības paneļi un PLC moduļi
• Sakaru aprīkojums un tīkla ierīces
• Iegultās sistēmas un vienplates datori
• Automatizācijas ierīces un sensori, kam nepieciešams 24 V līdzstrāva
• Lietojumi ar ierobežotu uzstādīšanas dziļumu vai 1U statīva vietām

Galvenās specifikācijas

• Izejas spriegums: nomināli 24 V līdzstrāva, regulēts, līdz 3,5 A
• Palīgizeja: 12 V līdzstrāva, līdz 5 A
• Maksimālā izejas jauda: kopā 120 W
• Ieejas sprieguma diapazons: 80–264 V maiņstrāva, vienfāzes
• Formas faktors: atvērtais rāmis, kompakti izmēri 50,8 × 101,6 × 29 mm
• Montāžas profils: zems 1U augstums, piemērots seklām šasijām
• Drošība un vide: atbilst RoHS

Kā lietot

Uzstādiet EPS-120-24 piemērotā šasijā vai montāžas rāmī, ievērojot drošības un zemējuma prasības. Pievienojiet maiņstrāvas tīkla ieeju norādītajiem ieejas spailēm atbilstoši norādītajam 80–264 V diapazonam. Izmantojiet primāro 24 V līdzstrāvas izeju galvenās slodzes barošanai un 12 V palīgizeju perifērijas shēmām pēc vajadzības, ievērojot polaritāti un strāvas ierobežojumus. Nodrošiniet pietiekamu ventilāciju ap atvērtā rāmja bloku un neapsedziet augšpusi vai sānus, lai uzturētu pareizu dzesēšanu. Pirms jutīgu iekārtu pievienošanas pārbaudiet izejas spriegumus ar multimetru.

Ieteikumi

Lai nodrošinātu uzticamu ilgtermiņa darbību, ekspluatējiet ierīci nominālās slodzes un apkārtējās vides temperatūras diapazonā, nodrošiniet pareizu šasijas zemējumu un ieviesiet ieejas pārsprieguma aizsardzību, ja tīkla apstākļi ir nestabili. Lietojot slēgtās vai vibrācijai pakļautās vidēs, mehāniski nostipriniet barošanas avotu un atstājiet brīvu vietu gaisa plūsmai.
