Barošanas adapteris MEAN WELL DDR-15G-24

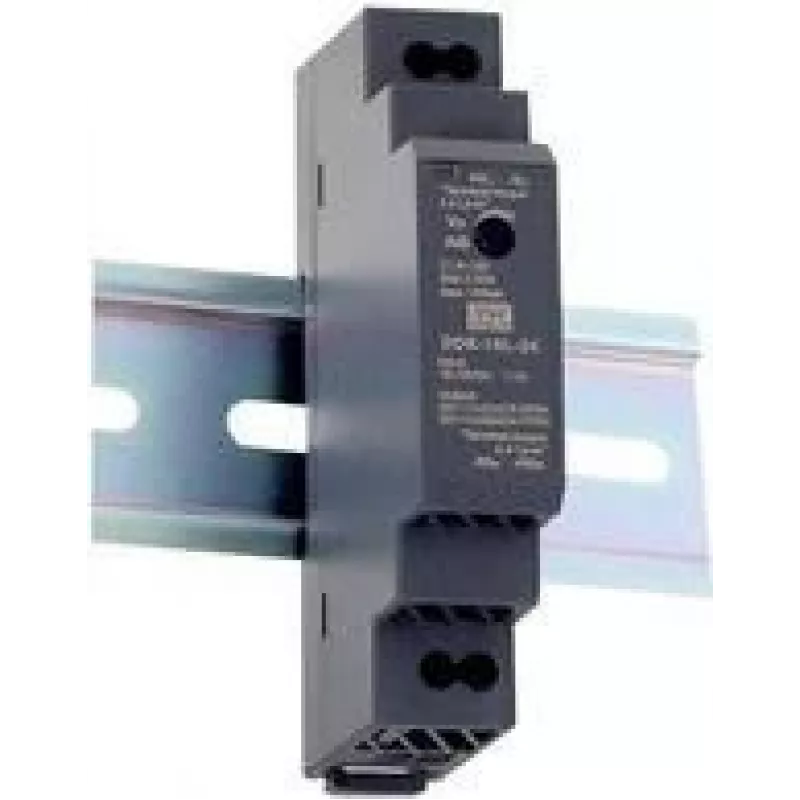

MEAN WELL DDR-15G-24 ir īpaši plāns rūpniecisks līdzstrāvas-līdzstrāvas DIN-sliedes pārveidotājs, kas pieņem plašu ieejas diapazonu 9–36 V līdzstrāva un nodrošina vienu regulētu 24 V līdzstrāvas izeju ar 0,63 A (15 W). Atbilst RoHS prasībām un ir paredzēts kompaktai uzstādīšanai – šis 54,5 mm dziļais, 90 mm augstais modulis sver aptuveni 60 g un ir piemērots vadības skapjiem un telpiski ierobežotiem elektriskajiem korpusiem.

Priekšrocības

DDR-15G-24 piedāvā kompaktu DIN-sliedes formas faktoru un mazu svaru, lai to viegli montētu rūpnieciskajos paneļos. Tā plašais ieejas diapazons (9–36 V līdzstrāva) atbalsta dažādas bateriju un transportlīdzekļu barošanas sistēmas, savukārt regulētā 24 V izeja nodrošina stabilu strāvu pievienotajām ierīcēm. Atbilstība RoHS norāda uz samazinātu bīstamo vielu saturu, un pārveidotāja efektivitāte un termiskās īpašības nodrošina uzticamu darbību tipiskās rūpnieciskās vidēs.

Piemērots

• 24 V vadības ķēžu barošanai rūpnieciskajā automatizācijā
• Sensoru, releju un mazu PLC moduļu barošanai
• Lietošanai transportlīdzekļu vai bateriju dublētās sistēmās ar 9–36 V avotiem
• Uzstādīšanai DIN-sliedes vadības skapjos un kompaktos korpusos

Galvenās specifikācijas

• Ražotājs: MEAN WELL
• Modelis: DDR-15G-24 (MPN: DDR-15G-24)
• Ieejas spriegums: 9–36 V līdzstrāva
• Izejas spriegums/strāva: 24 V līdzstrāva, 0,63 A (15 W)
• Formas faktors: Īpaši plāns DIN-sliedes pārveidotājs
• Izmēri: dziļums 54,5 mm, augstums 90 mm
• Svars: apm. 60 g
• Atbilstība: RoHS
• EAN: 4021087050920

Lietošanas veids

Montējiet DDR-15G-24 uz standarta DIN sliedes vadības skapja iekšpusē. Pievienojiet līdzstrāvas ieeju (9–36 V) norādītajiem ieejas spailēm, ievērojot pareizu polaritāti. Pievienojiet 24 V līdzstrāvas izeju slodzei, nodrošinot, ka kopējā strāva nepārsniedz 0,63 A. Nodrošiniet atbilstošus drošinātājus un instalācijai piemērotu vadu šķērsgriezumu. Nodrošiniet pietiekamu ventilāciju ap moduli un uzstādīšanas laikā ievērojiet vietējos elektriskos noteikumus.

Ieteikumi

Pārveidotāju drīkst uzstādīt tikai kvalificēts personāls. Pirms pievienošanas pārbaudiet ieejas sprieguma diapazonu un slodzes prasības, kā arī izmantojiet piemērotus aizsargierīces (drošinātājus, strāvas slēdžus). Izvairieties no montāžas tuvu spēcīgiem siltuma avotiem un nodrošiniet, lai spaļu savienojumi būtu droši, lai uzturētu uzticamu darbību.
