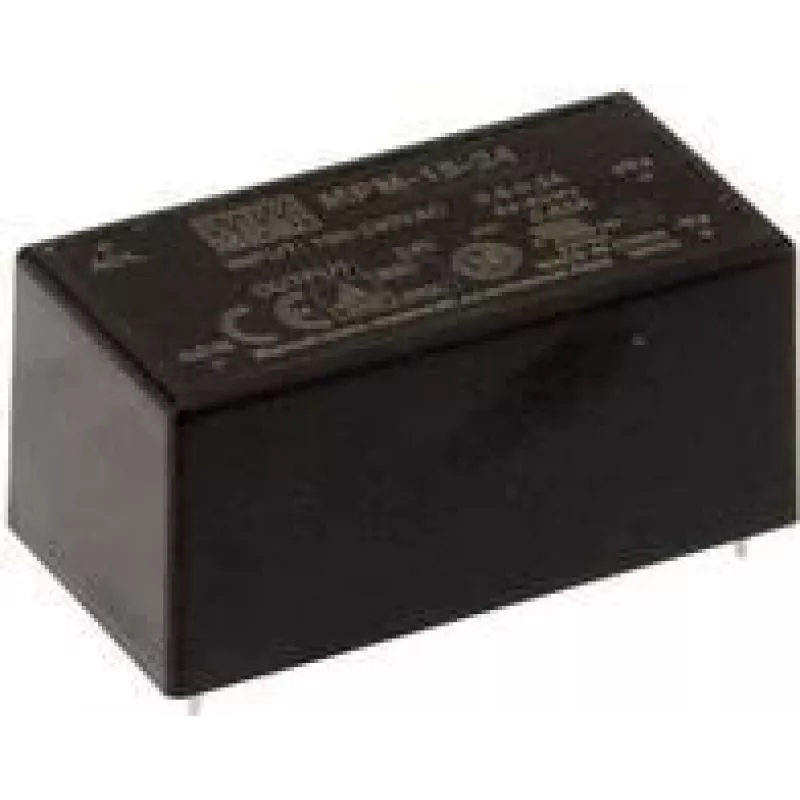

Barošanas adapteris MEAN WELL MPM-15-24 15W 24V Ieeja 90-264V

MEAN WELL MPM-15-24 ir kompakts maiņstrāvas-līdzstrāvas viena izejas medicīnisks ielietais barošanas avots, kas nodrošina 24 V līdzstrāvu pie 0,63 A (15 W). Tas pieņem plašu ieejas sprieguma diapazonu 90–264 V maiņstrāvas, atbilst RoHS un nodrošina 2xMOPP izolāciju, kas piemērota medicīniskiem lietojumiem. Ierīce ir viegla un maza—52,4 mm dziļa, 24 mm augsta un sver 56 g—paredzēta PCB caurumu montāžai.

Priekšrocības

Adapteris nodrošina stabilu 24 V izeju ar līdz 0,63 A strāvu kompaktā ielietā korpusā. Tā plašais maiņstrāvas ieejas diapazons (90–264 V) atbalsta globālu darbību, savukārt 2xMOPP izolācija palielina drošību medicīniskajam aprīkojumam. Mazais izmērs un zemais svars atvieglo integrāciju telpiski ierobežotos PCB dizainos, un RoHS atbilstība nodrošina samazinātu bīstamo vielu daudzumu.

Piemērots

• Mazjaudas medicīniskām ierīcēm, kurām nepieciešama izolēta 24 V barošana
• PCB montētiem rūpnieciskiem vadības moduļiem
• Iegultām sistēmām un instrumentiem ar telpas ierobežojumiem

Galvenās specifikācijas

• Modelis: MPM-15-24
• Izeja: 24 V līdzstrāva, 0,63 A (15 W)
• Ieejas spriegums: 90–264 V maiņstrāva
• Montāža: PCB caurumu
• Izolācija: 2xMOPP (medicīniska)
• Izmēri: dziļums 52,4 mm, augstums 24 mm
• Svars: 56 g
• Standarti: RoHS atbilstošs

Lietošana

Montējiet MPM-15-24 uz PCB, izmantojot caurumu kontaktus saskaņā ar ražotāja ieteikto nospiedumu un lodēšanas vadlīnijām. Pievienojiet maiņstrāvas ieeju norādītajā 90–264 V diapazonā un pirms pievienotās shēmas ieslēgšanas pārbaudiet pareizu polaritāti un drošus savienojumus 24 V līdzstrāvas izejā. Ievērojiet standarta apiešanos ar ielietiem medicīniskiem barošanas moduļiem, lai montāžas laikā izvairītos no mehāniska stresa.

Ieteikumi

Izmantojiet moduli iekārtu dizainos, kuriem nepieciešama medicīniska līmeņa izolācija; nodrošiniet atbilstošus PCB ložņu un klīrensa attālumus, nodrošiniet pareizu siltuma pārvaldību un izvairieties no nepārtrauktas darbības pie maksimālās nominālās slodzes, nepārbaudot temperatūras pieaugumu galīgajā korpusā.
