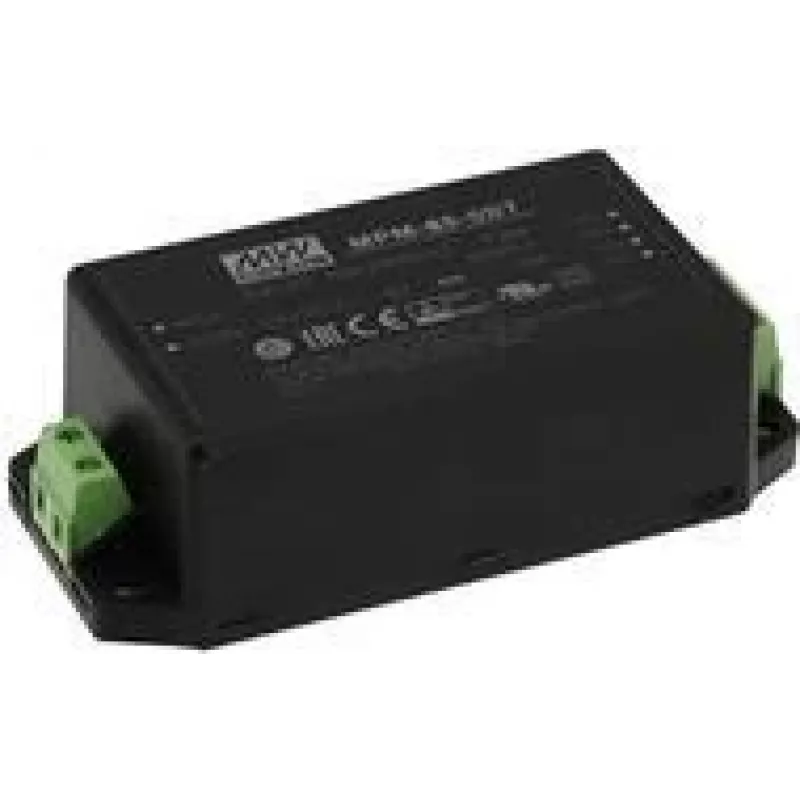

Barošanas adapteris Mean Well MPM-65-5ST 65 W iekštelpām 80–264 V melns, 2xMOPP, EN/UL 60601

MPM-65-5ST ir kompakts 65 W maiņstrāvas/līdzstrāvas uz PCB montējams medicīnas klases barošanas adapteris, kas paredzēts lietošanai iekštelpās ar plašu ieejas sprieguma diapazonu 80–264 V maiņstrāva. Ierīce nodrošina pastiprinātu izolāciju (2×MOPP) un atbilst IEC EN60601-1 / ANSI/AAMI ES60601-1 drošības prasībām medicīniskajām ierīcēm, ar zemu jaudas patēriņu bezslodzes režīmā un augstu konversijas efektivitāti. Tā mazie izmēri un atbilstība EN/UL 60601 sertifikācijai padara to piemērotu klīniskajam, laboratoriju un medicīniskā atbalsta aprīkojumam, kur svarīga ir pacientu drošība un kompaktums.

Priekšrocības

Adapteris nodrošina līdz 65 W izejas jaudu ar efektivitāti līdz 93% un ļoti zemu jaudas patēriņu bezslodzes režīmā (<0,1 W). Tas piedāvā 4 kV maiņstrāvas izolāciju, dubulto izolāciju (II klase, bez FG) un konstrukcijas īpašības, kas nodrošina 2×MOPP un īpaši zemu noplūdes strāvu, kas piemērota BF (pacienta kontakta) lietojumiem. Produktam ir arī augsta EMS veiktspēja, laba siltuma izkliede un noturība pret vibrācijām (2–5 G atkarībā no modeļa).

Piemērots

• Medicīniskās ierīces ar pacienta kontakta daļām (BF aprīkojums), kurām nepieciešams 2×MOPP
• Klīniskie un laboratoriju instrumenti
• Iekštelpu medicīniskā atbalsta un diagnostikas iekārtas
• Vispārējas nozīmes iekārtas, kurām nepieciešama pastiprināta izolācija un atbilstība EN/UL 60601

Galvenās specifikācijas

• Izejas jauda: 65 W
• Ieejas sprieguma diapazons: 80–264 V maiņstrāva
• Efektivitāte: līdz 93%
• Jaudas patēriņš bezslodzes režīmā: <0,1 W
• Izolācijas spriegums: 4 kV maiņstrāva
• Drošības klase: II klase (dubultā izolācija, bez FG), 2×MOPP
• Standarti: IEC EN60601-1 / ANSI/AAMI ES60601-1 (3. versija), EN/UL 60601
• Izmēri (ražotāja dati): 52 × 109 × 33,5 mm (kompakts melns korpuss)
• EMS un noturība pret vibrācijām: augsta EMS veiktspēja; 2–5 G noturība pret vibrācijām (atkarībā no modeļa)
• Atbilst RoHS

Kā lietot

Montējiet MPM-65-5ST uz PCB saskaņā ar ražotāja izkārtojuma un mehāniskajiem ieteikumiem. Pievienojiet maiņstrāvas ieeju nominālajā 80–264 V maiņstrāvas diapazonā un novadiet līdzstrāvas izeju uz mērķa shēmu, ievērojot pareizu polaritāti. Ievērojiet nepieciešamos minimālos attālumus starp vadošajām daļām un izolācijas ceļus, kā arī ievērojiet ierīces zemējuma un uzstādīšanas instrukcijas no datu lapas, lai saglabātu 2×MOPP drošības barjeras. Nodošanas ekspluatācijā laikā pārbaudiet izejas spriegumu un sistēmas integrāciju bezslodzes un noslodzes apstākļos.

Ieteikumi

Lietojiet adapteri tikai iekštelpās un norādītajā maiņstrāvas ieejas sprieguma diapazonā un apkārtējā temperatūrā. Medicīniskiem un pacienta kontakta lietojumiem ievērojiet piemērojamos medicīnisko iekārtu uzstādīšanas standartus un pēc integrācijas veiciet nepieciešamās noplūdes strāvas un drošības pārbaudes. Detalizētus mehāniskos rasējumus, spraudņu izvietojumu un termiskās jaudas samazinājuma informāciju skatiet oficiālajā Mean Well datu lapā.
