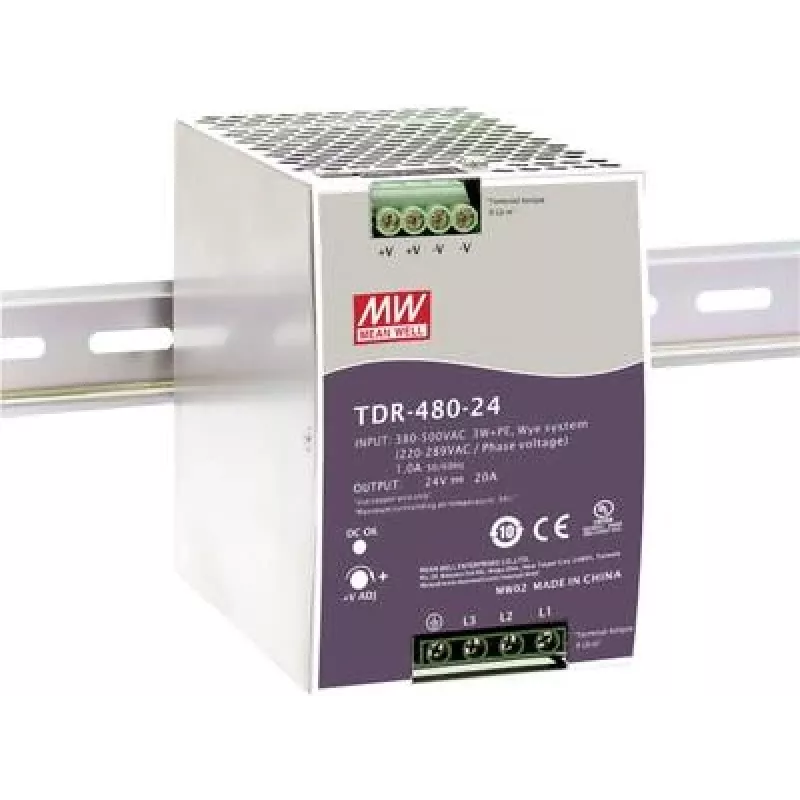

Barošanas adapteris MEAN WELL TDR-480-24

MEAN WELL TDR-480-24 ir AC-DC rūpniecisks trīsfāžu DIN-sliedes barošanas bloks ar aktīvu jaudas koeficienta korekciju (PFC) un pastāvīgas strāvas iespēju. Tas nodrošina 24 V līdzstrāvas izeju līdz 20 A (kopā 480 W) un pieņem plašu trīsfāžu ieejas sprieguma diapazonu 340–550 V. Ierīce atbilst RoHS prasībām un tai ir kompakti DIN-sliedes montāžas izmēri, kas piemēroti vadības skapjiem un rūpnieciskās automatizācijas instalācijām.

Priekšrocības

TDR-480-24 nodrošina stabilu 24 V līdzstrāvas jaudu ar iebūvētu PFC, lai uzlabotu tīkla efektivitāti un samazinātu harmoniskos kropļojumus. Tā pastāvīgas strāvas funkcija atbalsta LED draiverus un citu strāvas kontrolētu slodzi. Kompaktais DIN-sliedes korpuss un standartizētie montāžas izmēri ļauj vienkārši integrēt elektriskajos paneļos. Atbilstība RoHS nodrošina atbilstību vides materiālu ierobežojumiem.

Piemērots

• Rūpnieciskiem vadības skapjiem un sadales iekārtām
• Automatizācijas sistēmām un PLC barošanas avotiem
• LED draiveriem un pastāvīgas strāvas lietojumiem
• Liela mēroga instalācijām, kurām nepieciešamas vairākas vienības

Galvenās specifikācijas

• Modelis: MEAN WELL TDR-480-24 (MPN: TDR-480-24)
• Izeja: 24 V līdzstrāva, līdz 20 A (480 W)
• Ieejas spriegums (trīsfāžu): 340–550 V
• Funkcijas: Jaudas koeficienta korekcija (PFC), pastāvīgas strāvas režīms
• Atbilstība: RoHS
• Izmēri (P x D x A): 85,5 mm x 128,5 mm x 125,2 mm
• Iepakojums: 8 vienības iepakojumā

Lietošana

Uzstādiet barošanas bloku uz standarta DIN-sliedes piemērotā korpusā, nodrošinot pietiekamu ventilāciju un atstarpi. Pievienojiet trīsfāžu ieeju atbilstoši vietējiem elektroinstalācijas noteikumiem un ierīces marķējumam, tad pievienojiet 24 V līdzstrāvas izeju slodzei, ievērojot polaritāti. Ja nepieciešams, konfigurējiet vai ierobežojiet strāvu atbilstoši pievienotajai LED vai strāvas jutīgajai ierīcei, ievērojot ražotāja norādījumus.

Ieteikumi

Lai nodrošinātu uzticamu darbību, uzstādiet ierīci sausā, vēdināmā vidē noteiktajā temperatūras diapazonā, nodrošiniet pareizu zemējumu un izvairieties no pārslodzes, kas pārsniedz 480 W. Izmantojiet atbilstošu ķēdes aizsardzību ieejas un izejas ķēdēs un pārbaudiet elektroinstalāciju, izmantojot kvalificētu elektriķi.
