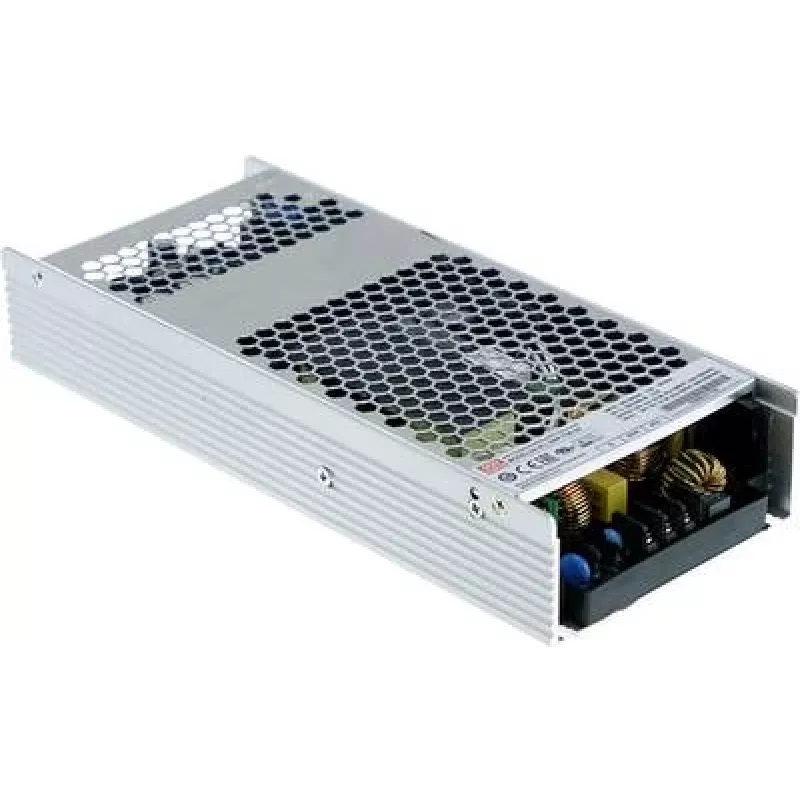

Barošanas adapteris MEAN WELL UHP-750-24

MEAN WELL UHP-750-24 ir plāns, noslēgts maiņstrāvas-līdzstrāvas vienas izejas barošanas avots ar aktīvo PFC, kas paredzēts, lai nodrošinātu 24 V līdzstrāvu līdz 31,3 A (750 W). Tas pieņem plašu ieejas diapazonu 90–264 V maiņstrāvas un ietver līdzstrāvas OK signālu sistēmas uzraudzībai. Ierīce atbilst RoHS prasībām un ir kompaktā metāla korpusā ar izmēriem 100 mm × 237 mm × 41 mm; iepakojumos tiek piegādāti pa 10 vienībām.

Priekšrocības

UHP-750-24 piedāvā augstu izejas jaudas blīvumu plānā formas faktorā, plašu ieejas sprieguma savietojamību globālai lietošanai un iebūvētu jaudas koeficienta korekciju, lai samazinātu tīkla traucējumus. Tā līdzstrāvas OK signāls nodrošina vienkāršu uzraudzību un integrāciju vadības sistēmās. RoHS atbilstība nodrošina samazinātu ietekmi uz vidi.

Piemērots

• Rūpnieciskās vadības sistēmas un automatizācija
• LED apgaismojuma draiveri un izkārtnes
• Telekomunikāciju un tīkla aprīkojums
• Iegultās sistēmas un statīvā montējama elektronika, kam nepieciešams 24 V līdzstrāva

Galvenās specifikācijas

• Modelis: MEAN WELL UHP-750-24 (MPN: UHP-750-24)
• Izeja: 24 V līdzstrāva, 31,3 A, 750 W
• Ieejas spriegums: 90–264 V maiņstrāva
• Formas faktors: Plāns noslēgts metāla korpuss — 100 × 237 × 41 mm
• Atbilstība: RoHS
• Signāls: līdzstrāvas OK izeja
• Iepakojums: 10 vienības iepakojumā

Kā lietot

Uzstādiet barošanas avotu vietā, kas nodrošina pietiekamu ventilāciju, un mehāniski nostipriniet to atbilstoši korpusa izmēriem. Pievienojiet maiņstrāvas tīkla ieeju norādītajā 90–264 V maiņstrāvas diapazonā, ievērojiet pareizu zemējumu un pievienojiet 24 V līdzstrāvas izeju slodzei, ievērojot polaritāti. Izmantojiet līdzstrāvas OK signālu, lai uzraudzītu izejas statusu ar savu kontrolieri vai trauksmes sistēmu. Veicot elektroinstalāciju un nodošanu ekspluatācijā, ievērojiet vietējos elektriskos noteikumus un ražotāja uzstādīšanas vadlīnijas.

Ieteikumi

Lai nodrošinātu uzticamu darbību, uzturiet apkārtējās vides temperatūru un ventilāciju ražotāja norādītajās robežās, izvairieties no uzstādīšanas siltuma avotu tuvumā un aizsargājiet ierīci no mitruma un vadošiem putekļiem. Izvietojot vairākas vienības, nodrošiniet pietiekamu gaisa plūsmu starp ierīcēm un pārbaudiet kopējo strāvas patēriņu sadales elektroinstalācijā, lai novērstu pārslodzes.
