Barošanas adapteris/pārveidotājs Mean Well MFM-30-12, 30 W, 12 V izeja, 80–264 V ieeja, RoHS, 35×65.5×23 mm

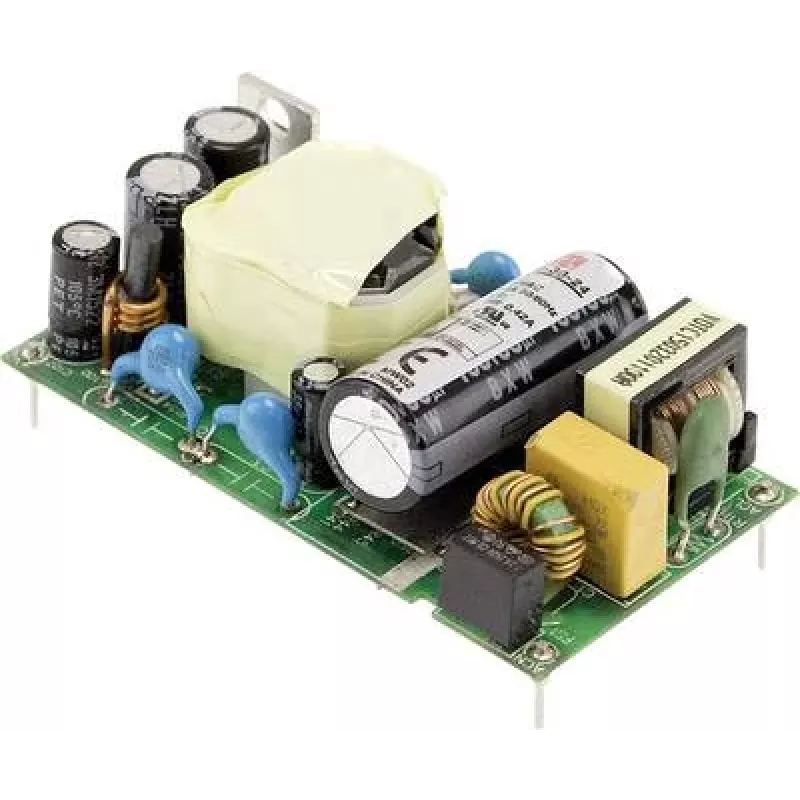

Mean Well MFM-30-12 ir kompakts maiņstrāvas-līdzstrāvas vienas izejas barošanas modulis, kas nodrošina 12 V līdzstrāvu līdz 2.5 A ar nominālo jaudu 30 W. Ierīce pieņem plašu universālo ieejas sprieguma diapazonu no 80–264 V maiņstrāvas, ir paredzēta montāžai uz iespiedshēmas plates atvērtā rāmja formātā un tās izmēri ir 35 × 65.5 × 23 mm. Tajā ir iebūvēta drošības izolācija (2×MOPP), kas piemērota medicīniskas klases atdalīšanai, un tā atbilst RoHS prasībām, padarot to piemērotu vietās, kur nepieciešama vietu taupoša, uzticama 12 V barošana iegultajai un rūpnieciskajai elektronikai.

Priekšrocības

Adapteris nodrošina stabilu 12 V līdzstrāvas izeju ar līdz 2.5 A strāvas iespēju nelielā izmērā, ļaujot to integrēt blīvos iespiedshēmas plates izkārtojumos. Tā plašais 80–264 V maiņstrāvas ieejas diapazons ļauj darbināt no dažādiem tīkla barošanas avotiem bez papildu komponentiem. Atvērtā rāmja iespiedshēmas plates montāžas dizains vienkāršo uzstādīšanu kontrolētos korpusos, bet 2×MOPP izolācija atbalsta lietojumus, kur nepieciešama pastiprināta pacienta vai sistēmas aizsardzība. RoHS atbilstība nodrošina, ka modulis atbilst vispārējiem vides materiālu ierobežojumiem.

Piemērots

• Mazu iegulto sistēmu un mikrokontrolleru plašu barošanai
• Rūpniecisko vadības moduļu un automatizācijas ierīču barošanai
• LED apgaismojuma draiveru un izkārtņu elektronikas barošanai
• Sakaru iekārtu un tīkla ierīču ar 12 V barošanu
• Medicīnas ierīcēm, kur nepieciešami uz plates montējami izolēti barošanas avoti

Galvenās specifikācijas

• Izejas spriegums: 12 V līdzstrāva
• Maksimālā izejas strāva: 2.5 A
• Nominālā jauda: 30 W
• Ieejas sprieguma diapazons: 80–264 V maiņstrāva
• Formas faktors: atvērta rāmja iespiedshēmas plates montāža
• Izmēri: 35 × 65.5 × 23 mm
• Drošības izolācija: 2×MOPP (medicīniskā izolācija)
• Atbilst RoHS

Kā lietot

Novietojiet moduli uz mērķa iespiedshēmas plates, ievērojot ražotāja ieteikto pēdu izvietojumu un lodēšanas vadlīnijas. Nodrošiniet pareizu orientāciju ieejas un izejas savienojumiem un pārbaudiet, vai maiņstrāvas ieejas līnijas ir savienotas caur atbilstošiem aizsardzības komponentiem, piemēram, drošinātājiem un pārejas procesu slāpēšanu, ja to prasa sistēma. Nodrošiniet atbilstošus gaisa ceļus un klīrensu galaprodukta korpusā un novadiet izejas līnijas uz pakārtotajām shēmām ar nepieciešamo filtrēšanu vai atsaisti, lai atbilstu trokšņu un stabilitātes prasībām. Testējiet salikto plati vispirms ar zemu slodzi, pēc tam pakāpeniski palieliniet līdz paredzētajai darba strāvai, vienlaikus uzraugot temperatūru.

Ieteikumi

Izmantojiet moduli aizsargkorpusā ar atbilstošu ventilāciju un uzturiet nepieciešamos klīrensus drošībai. Medicīnas vai drošībai kritiskiem lietojumiem ievērojiet piemērojamos standartus gaisa ceļu, klīrensu un zemējuma ziņā un veiciet galīgo validēšanu gaidītajos vides un slodzes apstākļos.
