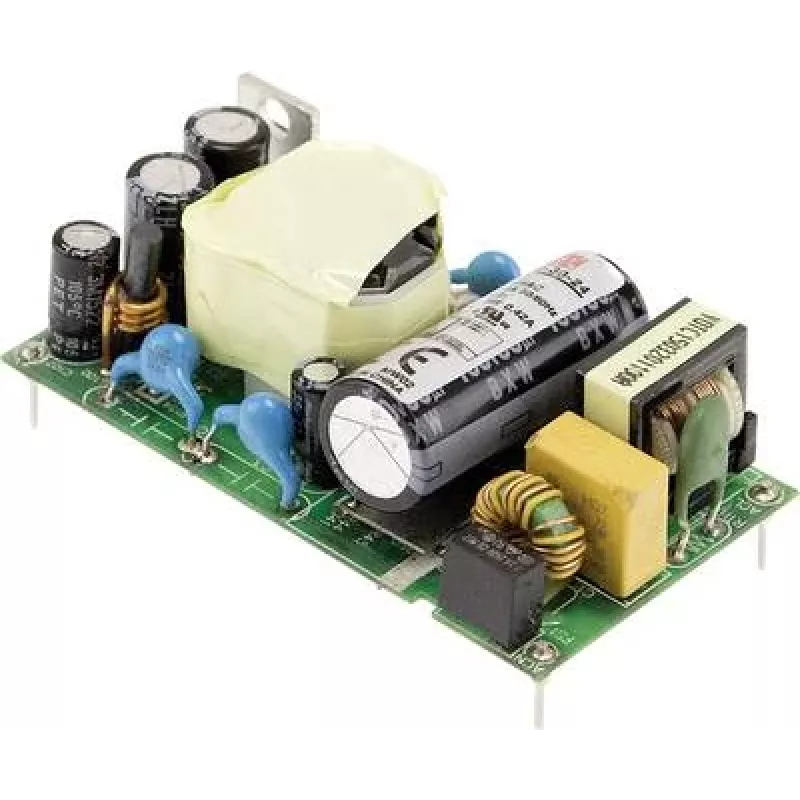

Barošanas adapteris / pārveidotājs Mean Well MFM-30-24, 30 W, 24 V izeja, 80–264 V ieeja, RoHS, 35×65,5×23 mm

Mean Well MFM-30-24 ir kompakts maiņstrāvas–līdzstrāvas barošanas adapteris, kas nodrošina fiksētu 24 V līdzstrāvas izeju līdz 1,3 A no plaša universāla 80–264 V maiņstrāvas ieejas. Modulis ir paredzēts zema profila, PCB montāžai un tā izmēri ir 35 × 65,5 × 23 mm. Izstrādāts, lai atbilstu RoHS prasībām, un ar medicīnisko izolāciju (2×MOPP), šis vienkanāla atvērtā rāmja barošanas bloks ir piemērots lietojumiem, kur nepieciešams uzticams, maza izmēra 24 V avots.

Priekšrocības

MFM-30-24 nodrošina stabilu 24 V izeju ar līdz 30 W jaudu kompaktā korpusā, kas piemērots PCB montāžai. Universāla maiņstrāvas ieeja ļauj izmantot dažādos tīkla spriegumos bez regulēšanas. Medicīniskās izolācijas klase (2×MOPP) palielina drošību iekārtām, kas paredzētas medicīnas vai pacientu tuvumā. RoHS atbilstība nodrošina, ka vienība atbilst vispārpieņemtiem vides un materiālu ierobežojumiem komerciālai un rūpnieciskai lietošanai.

Piemērots

• Rūpniecisko vadības moduļu un PLC perifērijas shēmu barošanai
• LED draiveru un mazo apgaismojuma moduļu barošanai
• Iebūvējamām un mazām automatizācijas ierīcēm, kam nepieciešams fiksēts 24 V barošanas avots
• Medicīnas un veselības aprūpes iekārtām ar mazjaudas 24 V vajadzībām (atkarībā no sistēmas sertifikācijas)

Galvenās specifikācijas

• Izejas spriegums: 24 V līdzstrāva
• Maksimālā izejas jauda: 30 W
• Maksimālā izejas strāva: 1,3 A
• Ieejas sprieguma diapazons: 80–264 V maiņstrāva (universāls tīkla spriegums)
• Montāžas veids: PCB montāža (atvērtais rāmis)
• Izmēri: 35 × 65,5 × 23 mm
• Aizsardzība un drošība: medicīniskā izolācija, kas atbilst 2×MOPP
• Atbilstība: RoHS

Kā lietot

Uzstādiet moduli uz pamatplates saskaņā ar ražotāja ieteikto nospiedumu un lodēšanas vadlīnijām. Pievienojot 24 V izeju slodzei, ievērojiet pareizu polaritāti un nodrošiniet pietiekamus virsmas ceļus un attālumus ap moduli drošībai, īpaši medicīnas lietojumos. Nodrošiniet atbilstošu ieejas līnijas filtrēšanu un drošinātājus tīkla pusē, kā to prasa sistēmas dizains. Pārbaudiet, vai kopējā slodze nepārsniedz 1,3 A un vai apkārtējā temperatūra un ventilācijas apstākļi atbilst moduļa darbības robežām.

Ieteikumi lietošanai

Izmantojiet atbilstošu siltuma pārvaldību un ievērojiet drošības standartus PCB montējamiem barošanas avotiem; sistēmās, kas savienotas ar pacientu, pirms ieviešanas nodrošiniet pilnīgu sistēmas sertifikāciju.
