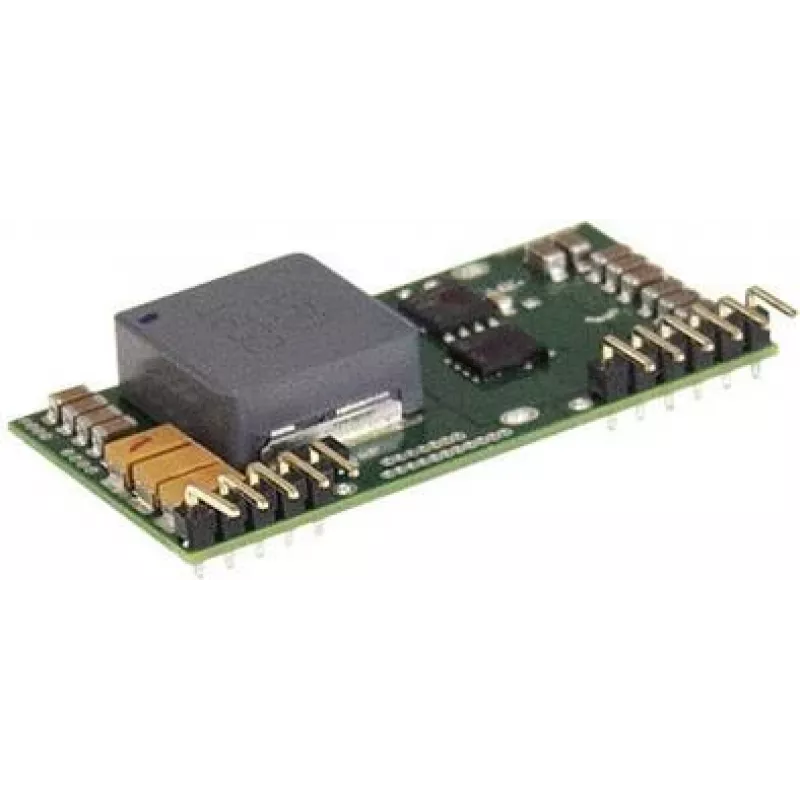

Barošanas adapteris/pārveidotājs Mean Well NID65-12, 65 W, 12 V izeja, ieeja 20–53 V, RoHS

Mean Well NID65-12 ir kompakts līdzstrāvas-līdzstrāvas pārveidotājs, kas nodrošina regulētu 12 V izeju līdz 65 W no plaša 20–53 V līdzstrāvas ieejas diapazona. Tā SIP atvērtā rāmja formas faktors, kas paredzēts montāžai uz iespiedshēmas plates, un mazais nospiedums (26 × 50,8 × 11 mm) padara to piemērotu konstrukcijām ar ierobežotu vietu, kur nepieciešams stabils 12 V barošanas avots. Pārveidotājs ir neizolēts pazeminošs risinājums ar attālinātu IESLĒGT/IZSLĒGT vadību un atbilst RoHS, paredzēts lietojumiem telekomunikācijās, rūpnieciskajā vadībā un iegultajās sistēmās.

Priekšrocības

NID65-12 nodrošina līdz 4,9 A pie 12 V ar efektīvu līdzstrāvas-līdzstrāvas pārveidi plašā ieejas sprieguma logā, samazinot vajadzību pēc vairākām barošanas kopnēm. Tā SIP korpuss un atvērtā rāmja konstrukcija ļauj tieši montēt uz iespiedshēmas plates un nodrošina efektīvu siltuma novadīšanu. Attālinātā IESLĒGT/IZSLĒGT funkcionalitāte dod iespēju sistēmas līmeņa jaudas pārvaldībai, savukārt atbilstība RoHS nodrošina atbilstību vides materiālu standartiem. Ierīces kompaktie izmēri atbalsta integrāciju blīvi apdzīvotos mezglos.

Piemērots

• Telekomunikāciju iekārtām un tīkla ierīcēm
• Rūpnieciskās vadības moduļiem un automatizācijas sistēmām
• Iegultajām sistēmām un vienplates datoriem
• Pārdošanas punktu termināļiem un kompaktām ierīcēm
• Ar baterijām vai transportlīdzekļu līdzstrāvas sistēmām, kas izmanto 20–53 V ieeju

Galvenās specifikācijas

• Izejas spriegums: regulēts 12 V līdzstrāva
• Izejas strāva: līdz 4,9 A (kopējā izejas jauda līdz 65 W)
• Ieejas sprieguma diapazons: 20–53 V līdzstrāva
• Topoloģija: neizolēts līdzstrāvas-līdzstrāvas pazeminošs pārveidotājs
• Korpuss: SIP atvērtais rāmis montāžai uz iespiedshēmas plates
• Vadība: attālinātas IESLĒGT/IZSLĒGT vadības spaile
• Izmērs: kompakts nospiedums, piemērots vietas ierobežojumu izkārtojumiem
• Atbilstība: atbilst RoHS

Kā lietot

Uzstādiet pārveidotāju tieši uz iespiedshēmas plates, izmantojot SIP spailes, ievērojot ražotāja ieteikto nospiedumu un lodēšanas vadlīnijas. Pievienojiet līdzstrāvas ieeju norādītajā 20–53 V diapazonā un novadiet 12 V izeju uz slodzi ar atbilstošu vadu instalāciju un atsaisti. Izmantojiet attālinātās IESLĒGT/IZSLĒGT spaili, lai iespējotu vai atspējotu izeju no sistēmas kontroliera vai loģiskā signāla, ievērojot nepieciešamos vadības sprieguma līmeņus. Nodrošiniet pietiekamu iespiedshēmas plates vara laukumu vai termiskās pārejas siltuma izkliedēšanai, darbojoties tuvu maksimālajai slodzei.

Ieteikumi

Drošai darbībai nodrošiniet atbilstošu ieejas filtrēšanu un pārejas procesu aizsardzību barošanas līnijā un izvairieties no nepārtrauktas darbības ar maksimālo nominālo izeju bez termiskās pārvaldības. Novietojiet izejas kondensatorus tuvu pārveidotāja izejas spailēm un ievērojiet izkārtojuma vadlīnijas, lai samazinātu troksni. Lietojot transportlīdzekļu vai ar baterijām darbināmās sistēmās, pārbaudiet ieejas pārsprieguma un pārejas procesu apstākļus un pievienojiet aizsardzību pēc nepieciešamības.
