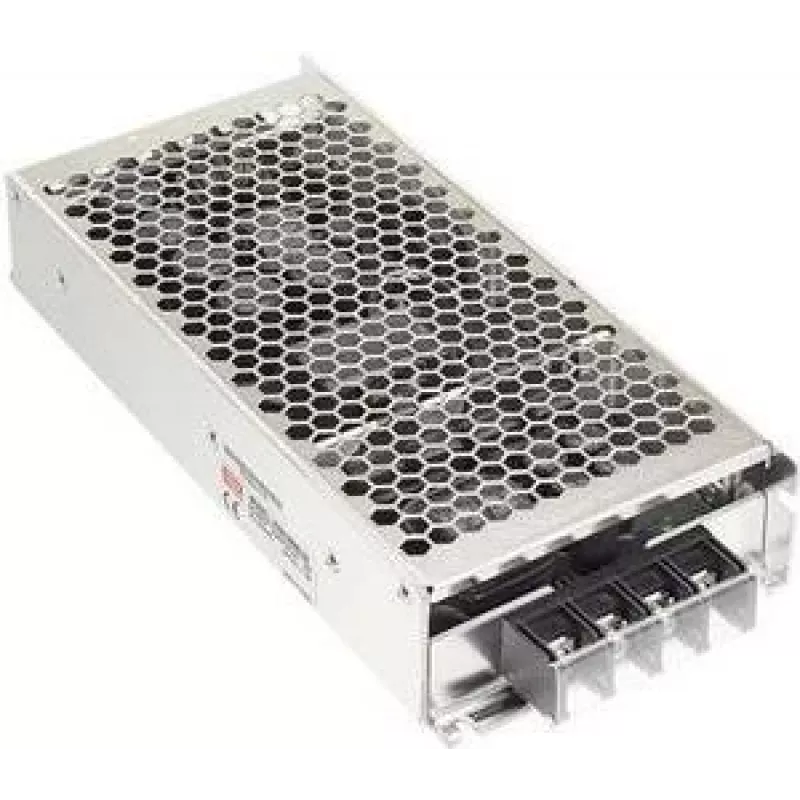

Barošanas adapteris/pārveidotājs Mean Well RSD-300D-5 — 300 W, Ieeja 67,2–143 V, Izvade 5 V, RoHS

Mean Well RSD-300D-5 ir kompakts līdzstrāvas-līdzstrāvas slēgta tipa pārveidotājs, kas paredzēts rūpnieciskām un dzelzceļa barošanas sistēmām. Modulis nodrošina fiksētu 5 V izvadi ar kopējo jaudu līdz 300 W, pieņemot plašu līdzstrāvas ieejas diapazonu, kas piemērots transportlīdzekļu un sliežu ceļa lietojumiem. Tas atbilst EN50155 dzelzceļa standarta prasībām un ietver pastiprinātu izolāciju starp ieeju un izvadi, lai nodrošinātu drošu darbību prasīgās vidēs. Ierīce atbilst RoHS prasībām un ir pieejama plānā korpusā ar izmēriem 97 × 216 × 40 mm, padarot to piemērotu uzstādīšanai uz DIN sliedēm vai skapī, kur nepieciešama stabila 5 V barošana.

Priekšrocības

RSD-300D-5 piedāvā plašu ieejas sprieguma logu, kas aptver izplatītas dzelzceļa un rūpnieciskās līdzstrāvas sistēmas, ļaujot tieši pieslēgt akumulatoru virknēm vai starpposma līdzstrāvas kopnēm bez papildu pārveidotājiem. Ar izvadi, kas spēj nodrošināt līdz 42 A pie 5 V, tas atbalsta lielas strāvas slodzes, vienlaikus saglabājot pārvaldāmu siltuma izkliedi kompaktā korpusā. Ierīcei ir 4000 V līdzstrāvas ieejas-izejas izolācija uzlabotai drošībai un elektromagnētiskajai savietojamībai jauktu signālu instalācijās. Atbilstība EN50155 un RoHS nodrošina piemērotību transporta lietojumiem un atbilstību vides ierobežojumiem.

Piemērots

• Dzelzceļa borta barošanas pārveidošana un sliežu ceļa barošanas avoti
• Rūpnieciskie vadības skapji un DIN sliežu sistēmas
• No akumulatora barotas līdzstrāvas sadales un transportlīdzekļu barošanas sistēmas
• Lielas strāvas 5 V slodzes, piemēram, kontrolieri, sakaru iekārtas un I/O moduļi

Galvenās specifikācijas

• Izvades spriegums: fiksēts 5 V līdzstrāva
• Maksimālā izvades strāva: līdz 42 A (kopējā izvades jauda ~300 W)
• Ieejas sprieguma diapazons: plašs līdzstrāvas ieejas diapazons, piemērots 57,6–154 V līdzstrāvas sistēmām
• Izolācija: 4000 V līdzstrāvas ieejas-izejas izolācija
• Standarti: izstrādāts, lai atbilstu EN50155 dzelzceļa prasībām
• Aizsardzības funkcijas: iebūvēta aizsardzība pret pārslodzi un īssavienojumu (raksturīgi slēgta tipa pārveidotājiem)
• Formas faktors: slēgts modulis ar kompaktiem izmēriem 97 × 216 × 40 mm

Kā lietot

Uzstādiet RSD-300D-5 piemērotā skapī vai uz DIN sliedes saskaņā ar ražotāja sniegtajām mehāniskajām instrukcijām, nodrošinot pietiekamu gaisa plūsmu un attālumu ap moduli. Pievienojiet līdzstrāvas ieeju atbilstošajai sprieguma kopnei norādītajā ieejas diapazonā un ievērojiet pareizu polaritāti. Novadiet 5 V izvadi uz slodzes ķēdēm, pārbaudot, vai kopējā slodzes strāva nepārsniedz nominālo 42 A. Apstipriniet zemējuma un iezemējuma prakses atbilstoši sistēmas prasībām un veiciet sākotnējās ieslēgšanas pārbaudes, uzraugot izvades spriegumu un temperatūru.

Ieteikumi

Lai nodrošinātu uzticamu ilgtermiņa darbību, uzturiet apkārtējās vides temperatūru un ventilāciju ražotāja noteiktajās robežās, nepakļaujiet ierīci pārmērīgai vibrācijai vai mitrumam un izmantojiet atbilstošus drošinātājus ieejas pusē. Dzelzceļa instalācijās ievērojiet piemērojamās EN50155 uzstādīšanas un apkopes prakses un pirms nodošanas ekspluatācijā validējiet ierīci reālos darbības apstākļos.
