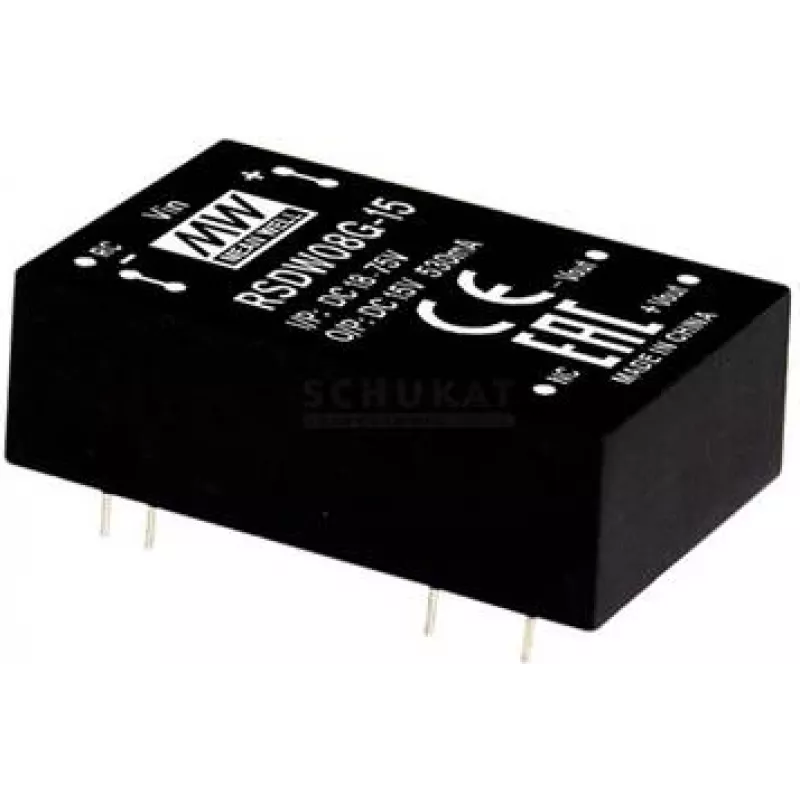

Barošanas adapteris/pārveidotājs Mean Well RSDW08G-15, 8 W, ieeja 18–75 V, izeja 15 V

Mean Well RSDW08G-15 ir līdzstrāvas-līdzstrāvas dzelzceļa vienas izejas pārveidotājs, kas nodrošina regulētu 15 V izeju no plaša 18–75 V līdzstrāvas ieejas diapazona. Paredzēts kompaktai integrācijai rūpnieciskās un dzelzceļa sistēmās, tas nodrošina līdz 8 W izejas jaudu ar 1,5 kV līdzstrāvas izolāciju starp ieeju un izeju un DIP caurummontāžas korpusu. Modulis ietver attālinātu ieslēgšanas/izslēgšanas vadību un atbilst RoHS direktīvai.

Priekšrocības

RSDW08G-15 piedāvā plašu ieejas sprieguma diapazonu, kas piemērots svārstīgām barošanas vidēm, uzticamu 1,5 kV līdzstrāvas izolāciju drošībai starp ieeju un izeju, kā arī kompaktu DIP caurummontāžas formas faktoru vienkāršai montāžai uz plates. Tā regulētā 15 V izeja un attālinātā ieslēgšanas/izslēgšanas funkcija vienkāršo sistēmas projektēšanu, kur nepieciešama kontrolēta barošanas secība.

Piemērots

• Rūpnieciskajai elektronikai un vadības sistēmām
• Dzelzceļa un transporta barošanas moduļiem
• Telekomunikāciju un iegultajām sistēmām, kurām nepieciešamas 15 V līnijas
• Lietojumiem, kur nepieciešama kompakta, uz plates montējama līdzstrāvas-līdzstrāvas pārveidošana

Galvenās specifikācijas

• Zīmols: Mean Well
• Modelis: RSDW08G-15 (MPN)
• Ieejas spriegums: 18–75 V līdzstrāva
• Izejas spriegums: 15 V līdzstrāva
• Izejas jauda: 8 W
• Izejas strāva: līdz 0,53 A
• Izolācija: 1,5 kV līdzstrāva starp ieeju un izeju
• Korpuss: DIP caurummontāža
• Īpašības: attālināta ieslēgšana/izslēgšana, atbilst RoHS
• EAN: 4021087048361

Lietošana

Uzmontējiet DIP caurummontāžas pārveidotāju uz iespiedshēmas plates saskaņā ar ražotāja ieteikto nospiedumu un izvadi. Pievadiet līdzstrāvas ieeju 18–75 V diapazonā un pārbaudiet pareizu polaritāti. Izmantojiet attālinātās ieslēgšanas/izslēgšanas kontaktu, lai kontrolētu moduļa barošanas stāvokli, kā norādīts tehniskajā dokumentācijā. Pārliecinieties, ka slodze nepārsniedz nominālo 8 W (0,53 A pie 15 V), un nodrošiniet atbilstošu atsaistīšanu un termisko pārvaldību uz plates.

Ieteikumi

Lietojiet norādītajā ieejas diapazonā un ievērojiet apkārtējās vides temperatūras un ventilācijas ierobežojumus atbilstoši ierīces darbības robežvērtībām. Ievērojiet izolācijas attālumus augstsprieguma vai no drošības viedokļa kritiskās instalācijās un sekojiet piemērojamiem standartiem dzelzceļa un rūpnieciskajām iekārtām.
