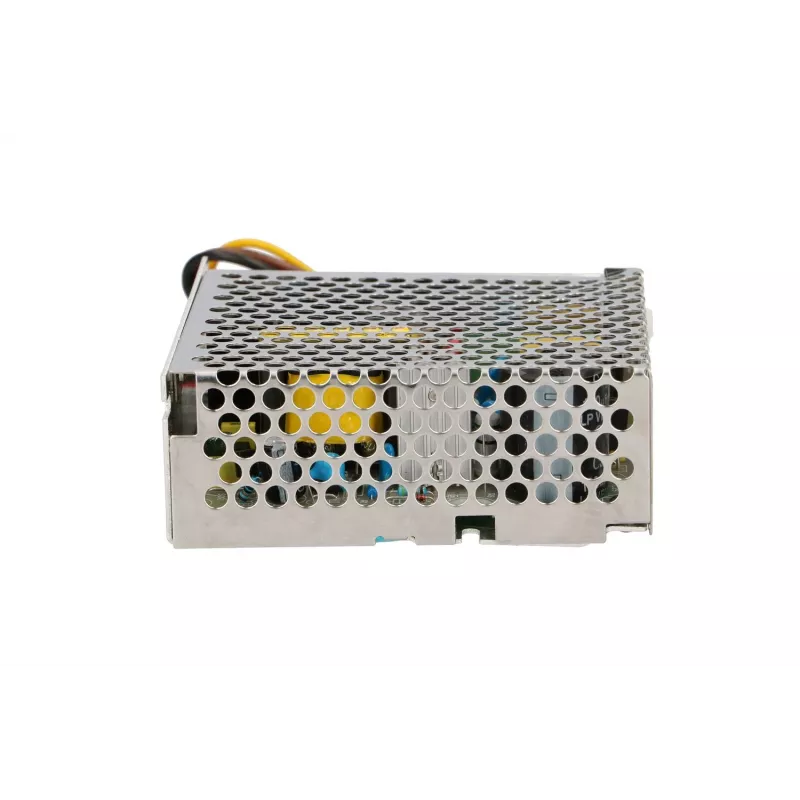

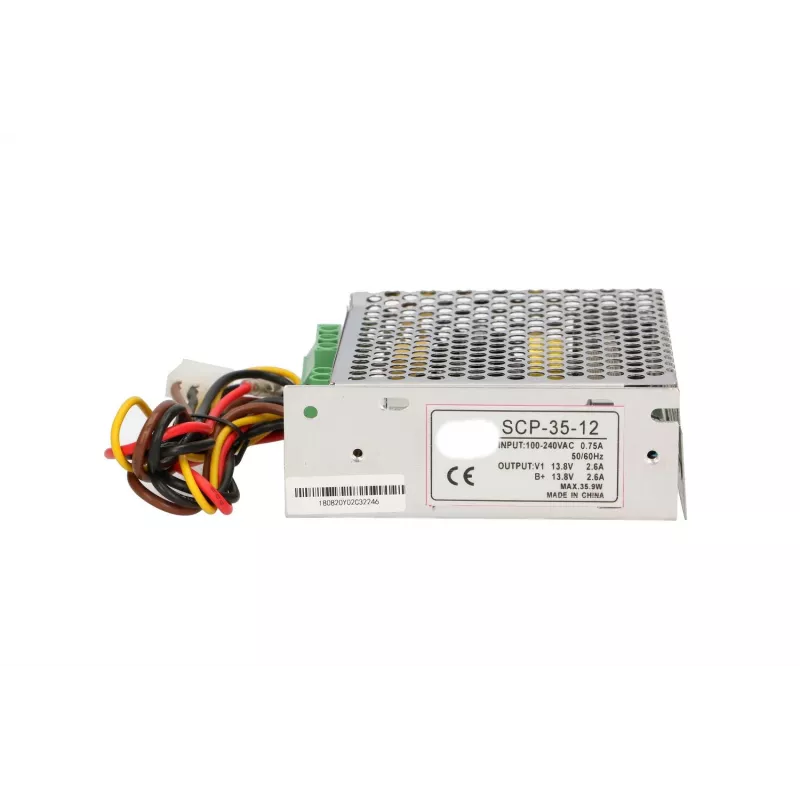

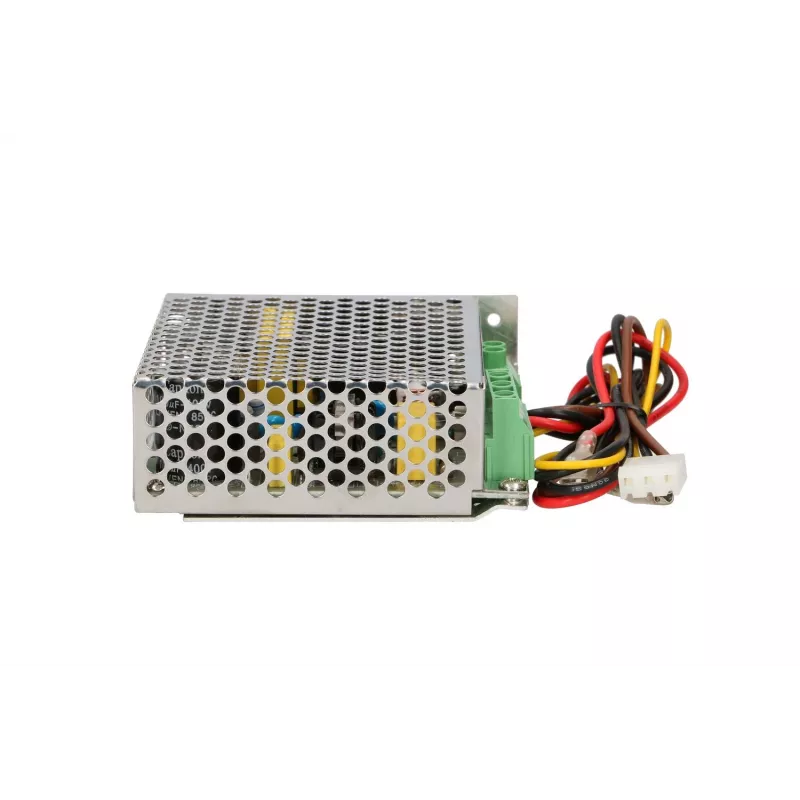

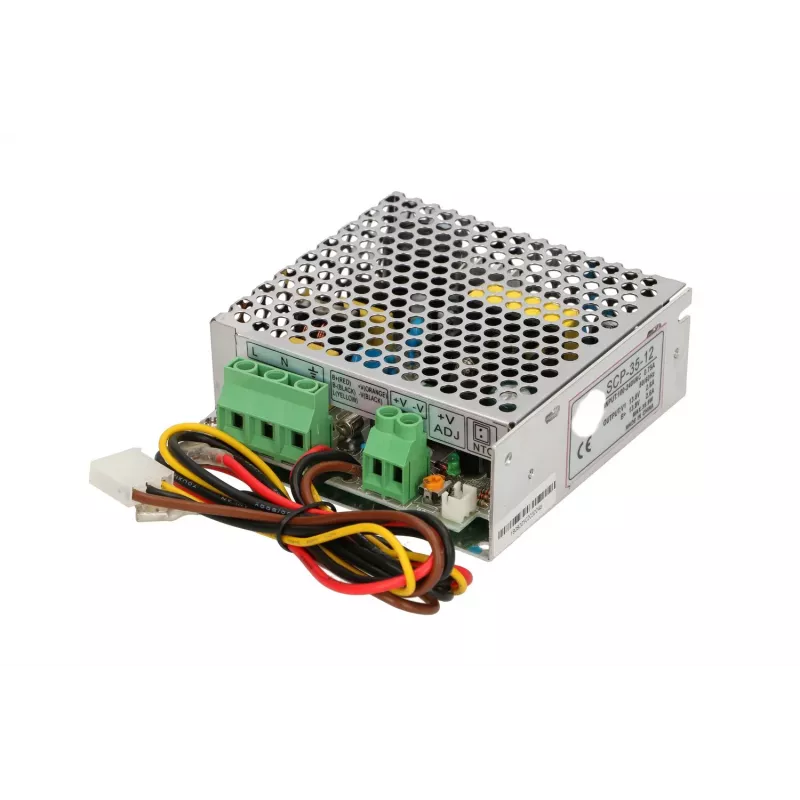

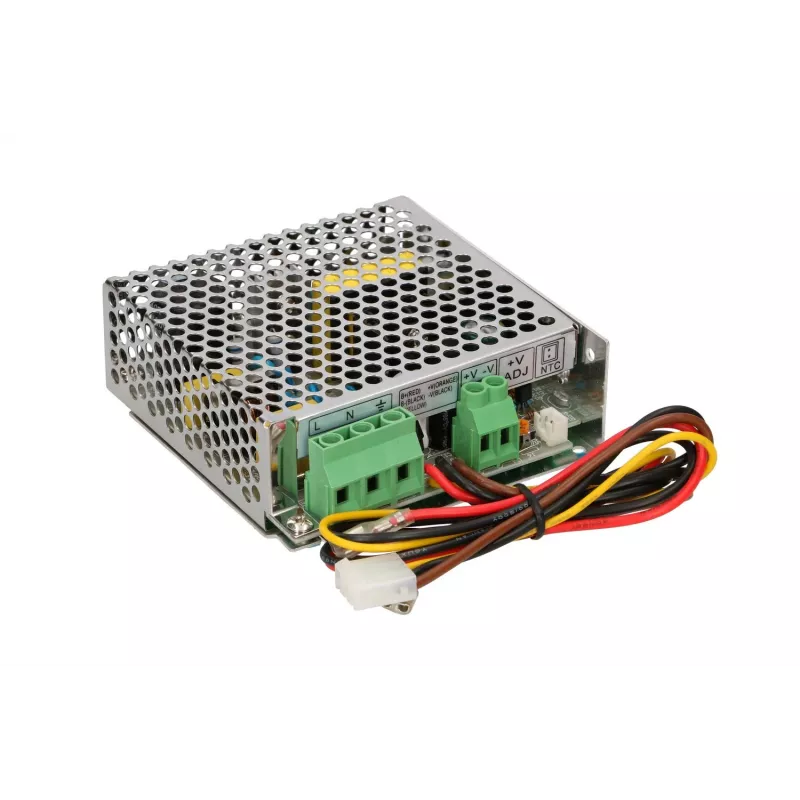

Barošanas bloks ar bateriju lādētāju Extralink SCP-35-12 13,8V 35W 12V metāla korpusā, 100–240 V maiņstrāvas ieeja

Extralink SCP-35-12 ir kompakts buferbarošanas bloks ar integrētu bateriju lādētāju, kas nodrošina līdzstrāvas izeju 13,8 V un nominālo jaudu 35 W. Ievietots perforētā metāla korpusā, tas pieņem maiņstrāvas ieeju 100–240 V ar frekvenci 50–60 Hz un ir paredzēts stabila 12 V barošanas sprieguma un bateriju buferdarbības nodrošināšanai telekomunikāciju, videonovērošanas un piekļuves kontroles iekārtām. Tā mazais nospiedums (99 × 97 × 38 mm) padara to piemērotu uzstādīšanai vietās ar ierobežotu vietu, vienlaikus piedāvājot regulējamu izejas spriegumu un skrūvspaiļu savienojumus drošai elektroinstalācijai.

Priekšrocības

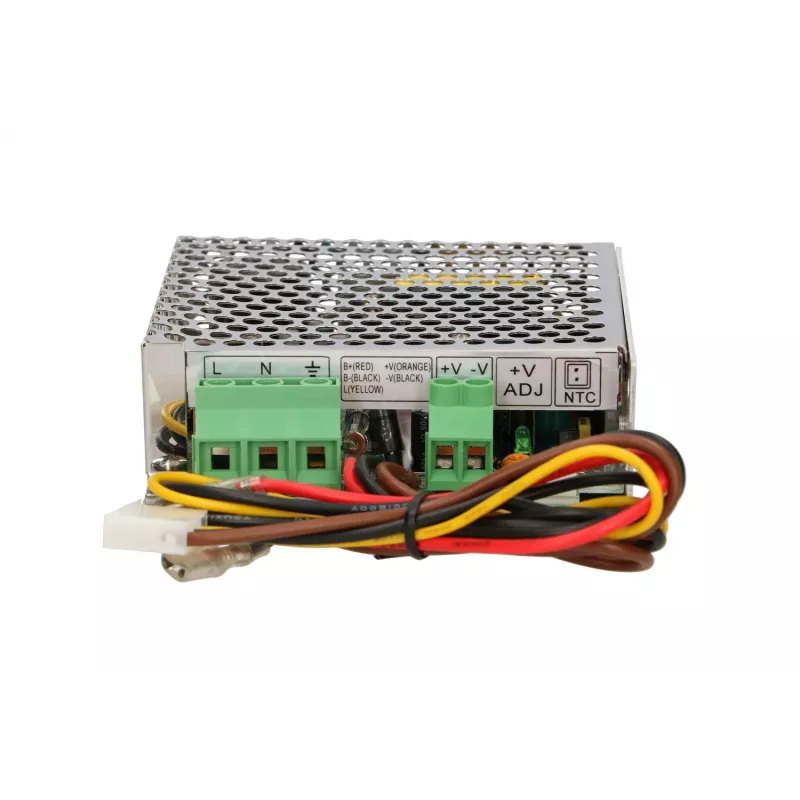

Metāla korpuss ar perforāciju uzlabo gaisa plūsmu un pasīvo dzesēšanu, atbalstot nepārtrauktu darbību ierobežotās elektrosadales skapjos. Iebūvētā uzlādes funkcionalitāte ļauj pieslēgt ārēju bateriju, lai pievienotās ierīces turpinātu darboties strāvas padeves pārtraukumu laikā. Skrūvspailes ir skaidri marķētas, lai vienkāršotu uzstādīšanu un nodrošinātu pareizu savienošanu. Iebūvēts potenciometrs ļauj precīzi noregulēt izejas spriegumu atbilstoši dažādu 12 V ierīču prasībām.

Piemērots

Galvenās specifikācijas

Kā lietot

Uzstādiet ierīci ventilējamā vietā un nostipriniet to saskaņā ar vietējiem elektrodrošības noteikumiem. Pievienojiet maiņstrāvas tīklu pie marķētajām skrūvspailēm un pievienojiet līdzstrāvas izejas vadus patērētājierīcei. Ja nepieciešama bateriju rezerves barošana, pievienojiet saderīgu ārējo svina-skābes vai hermētisku bateriju tam paredzētajām bateriju spailēm, ievērojot pareizu polaritāti. Izmantojiet iebūvēto potenciometru, lai precīzi noregulētu izejas spriegumu līdz vajadzīgajam līmenim pievienotajām ierīcēm. Pārbaudiet visus savienojumus un notestējiet sistēmu, simulējot strāvas padeves pārtraukumu, lai apstiprinātu bateriju pārņemšanas darbību.

Ieteikumi

Uzstādiet barošanas bloku vidē, kurā nav pārmērīgu putekļu, mitruma un karstuma. Pārliecinieties, ka rezerves baterija ir atbilstoša tipa un kapacitātes slodzei un ir pievienota ar pareizu polaritāti. Periodiski pārbaudiet spaiļu savienojumu blīvumu un koroziju, kā arī notestējiet baterijas veiktspēju, lai uzturētu drošu rezerves darbību.
