Barošanas bloks Ernitec ELECTRA-PWR-120-48 120W 48V

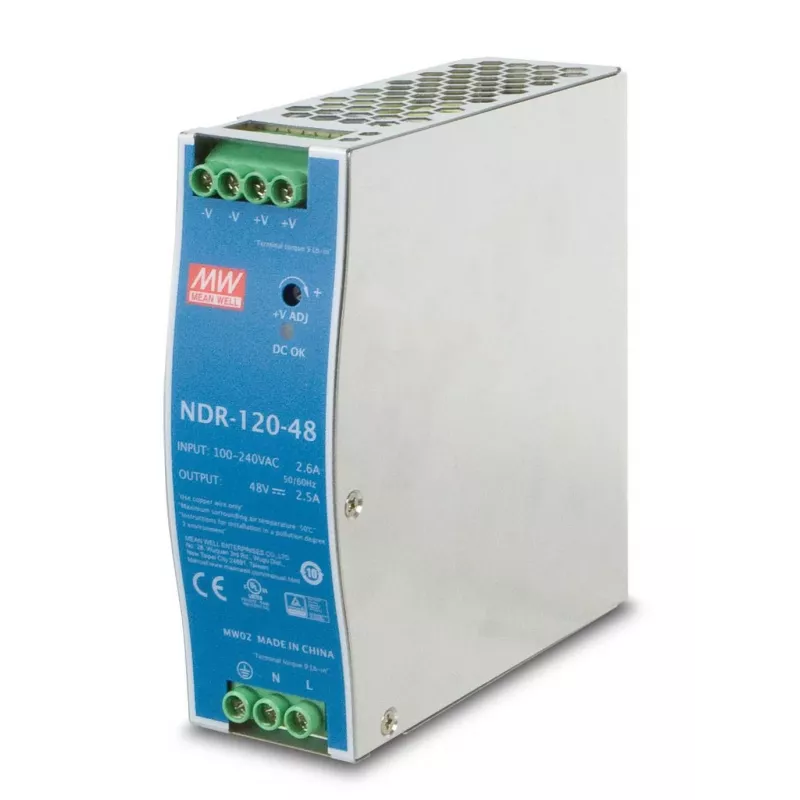

Ernitec ELECTRA-PWR-120-48 ir kompakts DIN sliedes barošanas bloks, kas nodrošina 120W pie 48V līdzstrāvas. Paredzēts rūpnieciskajam Ethernet un automatizācijas aprīkojumam, tas pieņem universālu maiņstrāvas ieeju (100–240V) vai līdzstrāvas ieeju un nodrošina stabilu vienu līdzstrāvas izeju nelielā korpusā, kas piemērots TS-35/7.5 vai 15 DIN sliedēm.

Priekšrocības

Ierīce apvieno kompaktu izmēru ar pilnu aizsardzības funkciju kopumu — aizsardzība pret īssavienojumu, pārslodzi, pārspriegumu un pārkaršanu — un izmanto brīvās gaisa konvekcijas dzesēšanu bezapkopes darbībai. Tajā ietilpst LED strāvas indikators, fiksēta pārslēgšanās frekvence (55 kHz), un tā ir izturējusi 100% pilnas slodzes iedarbināšanas testu. Produkts ir apstiprināts atbilstoši UL 508 rūpnieciskās vadības iekārtām.

Piemērots

• Rūpniecisko Ethernet slēdžu un pārveidotāju barošanai
• 48V ierīču apgādei automatizācijas skapjos
• DIN sliedes instalācijām vadības paneļos un iekārtās

Galvenās specifikācijas

• Modelis: Ernitec ELECTRA-PWR-120-48
• Izeja: 48V DC, 120W
• Ieeja: Universāla maiņstrāva 100–240V vai līdzstrāvas ieeja (maiņstrāvas diapazons izvēlams ar slēdzi)
• Aizsardzības: īssavienojums, pārslodze, pārspriegums, pārkaršana
• Dzesēšana: brīvā gaisa konvekcija
• Montāža: DIN sliede TS-35/7.5 vai 15
• Apstiprinājumi: UL 508 (rūpnieciskās vadības iekārtas)
• Cits: LED indikators, fiksēta pārslēgšanās frekvence 55 kHz, 100% pilnas slodzes iedarbināšanas tests

Lietošana

Uzstādiet barošanas bloku uz TS-35/7.5 vai 15 DIN sliedes vadības skapī, pievienojiet maiņstrāvas (vai līdzstrāvas) ieeju atbilstoši polaritātei un, ja nepieciešams, izvēlieties maiņstrāvas ieejas diapazonu, izmantojot iebūvēto slēdzi. Pievienojiet 48V līdzstrāvas izeju slodzei, ievērojot standarta elektroinstalācijas un zemēšanas praksi. Nodrošiniet ventilācijas telpu ap ierīci, lai nodrošinātu brīvās gaisa konvekcijas dzesēšanu, un pārbaudiet LED indikatoru, lai apstiprinātu ieslēgšanās statusu.

Ieteikumi

Uzstādiet ierīci vidē, kas atbilst tās darba temperatūras diapazonam (‑20 līdz 70 °C), un nebloķējiet ventilāciju. Izmantojiet pareizu vadu šķērsgriezumu un atbilstošas aizsargierīces ieejas un izejas ķēdēs, lai saglabātu aizsardzības funkcijas un uzticamu darbību.
