Barošanas bloks MEAN WELL RPS-200-12-C 200 W, 12 V izeja, 80–264 V ieeja

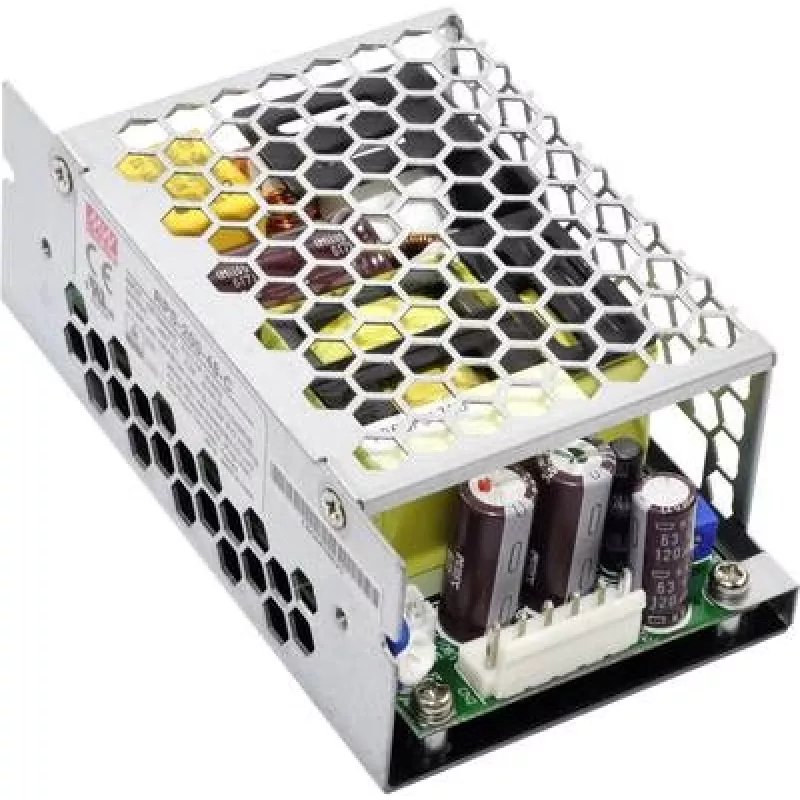

Mean Well RPS-200-12-C ir kompakts 200 W komutācijas barošanas bloks, kas nodrošina regulētu 12 V līdzstrāvas izeju ar līdz 11,7 A strāvas jaudu. Paredzēts rūpnieciskiem un komerciāliem lietojumiem, ierīce pieņem plašu ieejas sprieguma diapazonu no 80 līdz 264 V maiņstrāvas un atbilst medicīniskās drošības prasībām ar EN 60601 atbilstošu izolāciju un 2xMOPP aizsardzību. Metāla korpusa konstrukcijas izmēri ir aptuveni 62 × 103,4 × 40 mm, nodrošinot nelielu nospiedumu instalācijām, kur vieta ir ierobežota, vienlaikus sniedzot uzticamu 12 V jaudu pievienotajām sistēmām.

Priekšrocības

Barošanas bloks apvieno augstu jaudas blīvumu un kompaktu nospiedumu, ļaujot to uzstādīt šaurās iekārtās. Plaša diapazona maiņstrāvas ieeja vienkāršo izvietošanu dažādās elektrotīkla vidēs bez papildu adapteriem. EN 60601 medicīniskās drošības atbilstība ar dubultu MOPP izolāciju uzlabo aizsardzību iekārtām jutīgos lietojumos. Ierīce atbilst RoHS prasībām un ir būvēta nepārtrauktai darbībai, nodrošinot stabilu sprieguma regulēšanu un pārslodzes aizsardzību pievienotajām slodzēm.

Piemērots

• LED apgaismojuma sistēmām un izkārtnēm, kam nepieciešams stabils 12 V līdzstrāvas spriegums
• Vadības skapjiem un automatizācijas iekārtām
• Medicīniskām ierīcēm un diagnostikas iekārtām ar EN 60601 prasībām
• Rūpnieciskai elektronikai un iegultajām sistēmām

Galvenie tehniskie parametri

• Izejas spriegums: 12 V līdzstrāva
• Izejas strāva: līdz 11,7 A
• Nominālā jauda: 200 W
• Ieejas sprieguma diapazons: 80–264 V maiņstrāva
• Drošība: EN 60601 atbilstoša izolācija ar 2xMOPP
• Formas faktors: kompakts metāla korpuss, apm. 62 × 103,4 × 40 mm
• Atbilstība RoHS

Lietošana

Uzstādiet barošanas bloku vietā ar atbilstošu ventilāciju un nostipriniet to, izmantojot piemērotus stiprinājumus metāla korpusam. Pievienojiet maiņstrāvas ieeju norādītajā 80–264 V maiņstrāvas diapazonā, ievērojot pareizu zemējuma praksi. Pievienojiet 12 V līdzstrāvas izeju slodzei, pārliecinoties, ka kopējā strāvas patēriņa vērtība nepārsniedz nominālo 11,7 A. Ievērojiet polaritāti, pievienojot līdzstrāvas izeju, un pārbaudiet savienojumus pirms ierīces ieslēgšanas. Pēc sākotnējās ieslēgšanas ļaujiet īsu stabilizācijas laiku, lai sprieguma regulēšana sasniegtu nominālo vērtību.

Ieteikumi

Nodrošiniet vismaz ražotāja ieteikto atstarpi ap ierīci, lai veicinātu siltuma izkliedi, izvairieties no pārmērīga putekļu vai mitruma iedarbības un izmantojiet atbilstošus drošinātājus maiņstrāvas ieejā pārstrāvas aizsardzībai. Medicīniskiem lietojumiem ievērojiet piemērojamos uzstādīšanas standartus un veiciet regulāras savienotāju un zemējuma apkopes pārbaudes.
