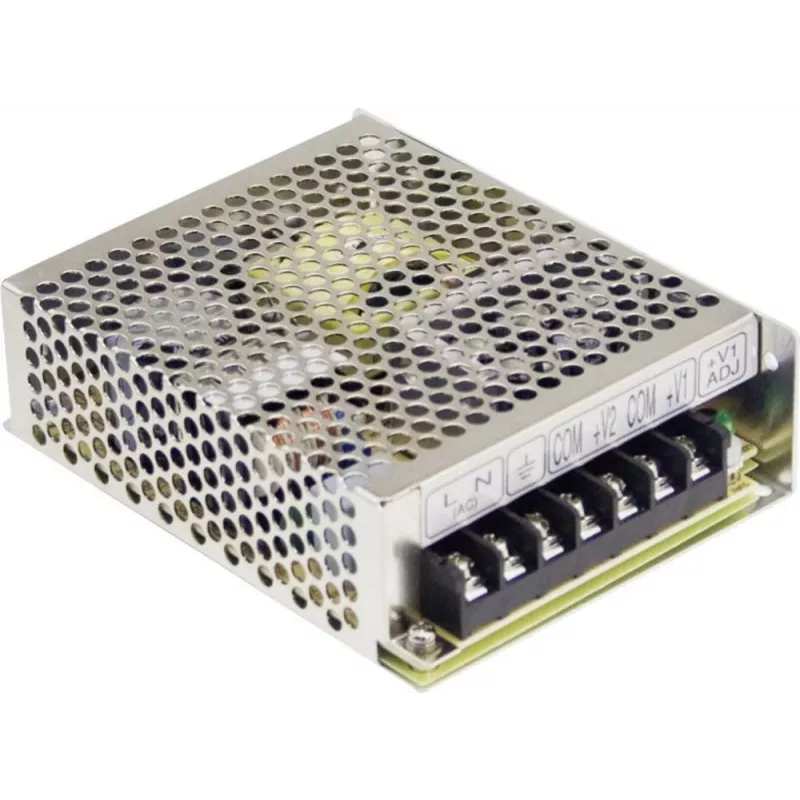

Barošanas bloks mean well RS-75-12, 72 W, 12 V, maiņstrāva 88–264 V, pasīvā dzesēšana, metālisks

Mean Well RS-75-12 ir 72 W komutācijas barošanas avots, kas paredzēts serveriem, rūpnieciskajām iekārtām un iegultām sistēmām, kur nepieciešams kompakts, uzticams, ar zemu trokšņa līmeni 12 V līdzstrāvas avots. Ierīce pieņem universālu maiņstrāvas ieeju 88–264 V pie 47–63 Hz, izmanto pasīvo dzesēšanu, izmantojot metālisku korpusu, un nodrošina iebūvētu aizsardzību pret īssavienojumu, pārslodzi un pārspriegumu. Kompaktie izmēri (97 × 129 × 38 mm), LED ieslēgšanās indikators un zems patēriņš bez slodzes padara šo barošanas avotu piemērotu montāžai plauktos vai ierobežotā telpā lietojumos, kur nepieciešama stabila līdzstrāvas jauda un augsta efektivitāte.

Priekšrocības

RS-75-12 apvieno pilna diapazona maiņstrāvas ieeju ar augstu efektivitāti un zemu gaidstāves patēriņu, nodrošinot 12 V līdzstrāvu ar minimālu dzirdamu troksni, pateicoties konvekcijas dzesēšanai. Tas ietver aizsardzības funkcijas pret īssavienojumu, pārslodzi un pārspriegumu, lai aizsargātu pievienoto aprīkojumu. Metāliskais korpuss un komponenti, kas kvalificēti, veicot iedarbināšanas testus ar pilnu slodzi, un ilga kalpošanas laika elektrolītiskie kondensatori uzlabo uzticamību un termisko stabilitāti līdz 70°C darba temperatūrā. Ierīce arī iztur pārsprieguma ieejas apstākļus un vibrācijas testus, atbalstot uzticamu rūpniecisku izmantošanu.

Piemērots

• Servera barošanas kopnes un vadības moduļi
• Rūpnieciskās automatizācijas kontrolieri un PLC
• Iegultās sistēmas un plauktos montējama elektronika
• Telekomunikāciju iekārtas un tīkla ierīces
• Testa stendi un laboratorijas instrumentācija

Galvenās specifikācijas

• Izejas spriegums: 12 V līdzstrāva
• Nominālā izejas jauda: 72 W
• Maiņstrāvas ieejas diapazons: 88–264 V, 47–63 Hz
• Dzesēšanas metode: pasīvā dzesēšana ar brīvu gaisa konvekciju
• Korpuss: metālisks korpuss
• Izmēri (P × G × A): 97 × 129 × 38 mm
• Palaišanas / pieauguma laiks: 1200 ms
• Patēriņš bez slodzes: < 0,5 W
• Darba temperatūra: līdz 70°C
• Aizsardzības funkcijas: īssavienojuma, pārslodzes, pārsprieguma aizsardzība
• Indikatori: LED ieslēgšanās
• Izturības testi: 300 V maiņstrāvas pārsprieguma izturība (5 s), 5G vibrācijas tests

Kā lietot

Uzstādiet RS-75-12 vietā ar pietiekamu ventilāciju konvekcijas dzesēšanai un nostipriniet to saskaņā ar montāžas ieteikumiem jūsu plauktam vai korpusam. Pievienojiet maiņstrāvas tīklu norādītajā 88–264 V diapazonā un pārbaudiet polaritāti un vadu savienojumus līdzstrāvas izejām pirms pievienoto ierīču barošanas. Ievērojiet LED indikatoru, lai apstiprinātu ieslēgšanos, un uzraugiet slodzi, lai nodrošinātu, ka tā nepārsniedz nominālo 72 W. Pārliecinieties, ka vadi un savienotāji ir paredzēti izejas strāvai un ka sistēmas zemējums atbilst drošības prasībām.

Ieteikumi

Ilgtermiņa uzticamībai darbiniet barošanas avotu norādītajā temperatūras diapazonā un neaizsedziet gaisa plūsmu ap metālisko korpusu. Izmantojiet atbilstošus drošinātājus maiņstrāvas ieejā un ieviesiet papildu pakārtoto aizsardzību, ja pievienotajām iekārtām nepieciešama stingrāka bojājumu izolācija. Periodiskas elektrolītisko kondensatoru un spaiļu savienojumu vizuālas pārbaudes ir ieteicamas prasīgās rūpnieciskās vidēs.
