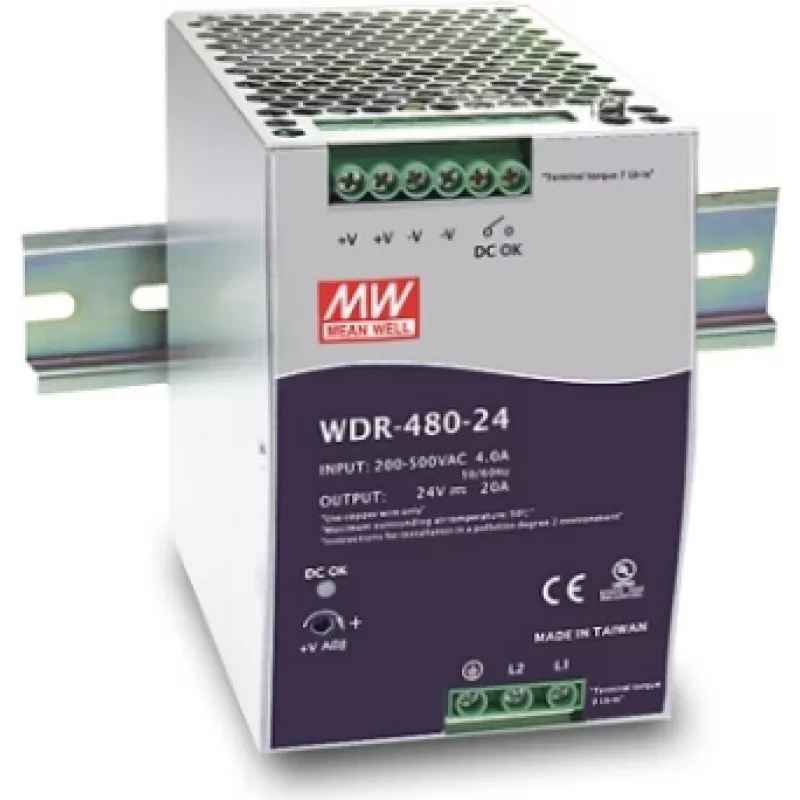

Barošanas bloks MEAN WELL WDR-480-24

MEAN WELL WDR-480-24 ir 480 W DIN sliedes barošanas bloks ar plašu maiņstrāvas ieejas diapazonu no 180 līdz 550 V un pasīvo (brīvās gaisa konvekcijas) dzesēšanu. Tas nodrošina 24 V izeju ar 1% sprieguma pielaidi, 150 ms pieauguma laiku un ir paredzēts rūpnieciskai lietošanai ar UL508 un IEC60950-1 CB apstiprinājumiem. Ierīce ir kompakta (85 mm × 128,5 mm × 125,2 mm), atbalsta divfāžu darbību, ietver iebūvētu DC OK releja kontaktu un tiek pakļauta 100% pilnas slodzes iedarbināšanas testēšanai uzticamības nodrošināšanai.

Priekšrocības

WDR-480-24 piedāvā augstu efektivitāti (līdz 93%), kas samazina siltuma izkliedi, plašu ieejas sprieguma diapazonu, lai pielāgotos mainīgai maiņstrāvas padevei, un pasīvo dzesēšanu, kas novērš kustīgās daļas un samazina apkopi. Tā kompaktā DIN sliedes montāžas forma un iebūvētais DC OK relejs vienkāršo uzstādīšanu un sistēmas uzraudzību. Atbilstība UL508 un IEC60950-1 CB standartiem nodrošina piemērotību daudziem rūpnieciskiem lietojumiem.

Piemērots

• Rūpnieciskās vadības skapji un automatizācijas sistēmas
• PLC, sensoru un instrumentu barošanai
• Iekārtām, kurām nepieciešams stabils 24 V barošanas avots mainīgas maiņstrāvas ieejas apstākļos

Galvenās specifikācijas

• Izejas jauda: 480 W
• Izejas spriegums: 24 V līdzstrāva; sprieguma pielaide: ±1%
• Maiņstrāvas ieejas diapazons: 180–550 V maiņstrāva
• Efektivitāte: līdz 93%
• Dzesēšana: brīvā gaisa konvekcija (pasīvā)
• Pieauguma laiks: 150 ms
• Montāža: DIN sliede TS-35/7,5 vai 15
• Aizsardzība/apstiprinājums: UL508, IEC60950-1 CB
• Izmēri (P×D×A): 85 × 128,5 × 125,2 mm
• Papildus: iebūvēts DC OK releja kontakts; 100% pilnas slodzes iedarbināšanas tests

Kā lietot

Uzstādiet ierīci uz TS-35/7,5 vai 15 DIN sliedes vietā ar pietiekamu ventilāciju dabiskai konvekcijas dzesēšanai. Pievienojiet maiņstrāvas padevi norādītajā 180–550 V maiņstrāvas diapazonā un savienojiet 24 V līdzstrāvas izeju ar slodzi, ievērojot standarta vadu un drošības praksi. Izmantojiet DC OK releja kontaktu izejas statusa attālinātai uzraudzībai. Nodrošiniet pareizu zemējumu un ievērojiet ražotāja elektroinstalācijas shēmas un drošības norādījumus, integrējot vadības paneļos.

Ieteikumi

Uzstādiet MEAN WELL WDR-480-24 vidē, kas atbilst tā apstiprinājuma vērtējumiem, izvairieties no gaisa plūsmas bloķēšanas ap ierīci un pirms nodošanas ekspluatācijā pārbaudiet maiņstrāvas ieejas un slodzes apstākļus, lai nodrošinātu ilgtermiņa uzticamu darbību.
