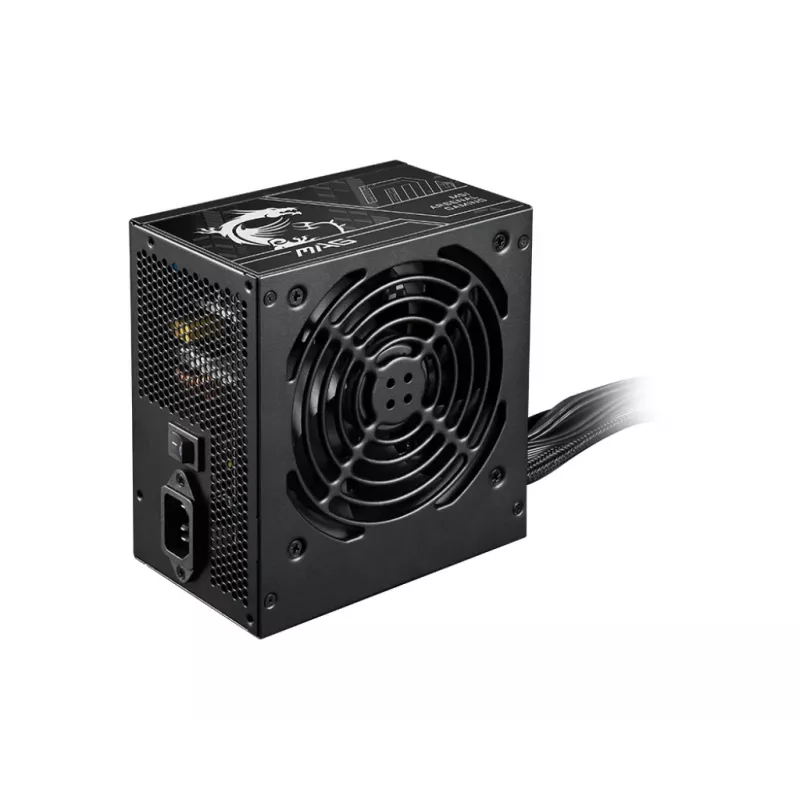

Barošanas bloks MSI MAG A650BN PCIE5 II 650W 20+4 pin ATX 80 PLUS Bronze melns

MSI MAG A650BN PCIE5 II 650W ir ATX 3.1 barošanas bloks, kas paredzēts galddatoriem, kuriem nepieciešama stabila jaudas padeve un atbalsts mūsdienu grafiskajām kartēm. Tam ir 80 PLUS Bronze efektivitātes novērtējums, iebūvēts 12V-2x6 savienotājs PCIe 5.1 grafiskajām kartēm, 120 mm ventilators ar hidrodinamisko gultni aktīvai dzesēšanai un DC/DC pārveidotājs izejas stabilitātes uzlabošanai. Kompaktais ATX korpuss (140 mm dziļums, 150 mm platums, 86 mm augstums) atvieglo uzstādīšanu un kabeļu pārvaldību daudzos korpusos.

Priekšrocības

Bloks nodrošina līdz 300 W saderīgai PCIe 5.1 grafiskajai kartei, izmantojot iebūvēto 12V-2x6 savienotāju, un šim kabelim ir dzeltens spraudnis, kas palīdz identificēt vaļīgus savienojumus. Atbilstība ATX 3.1 standartam ļauj barošanas blokam izturēt pēkšņas slodzes svārstības līdz pat divkāršai kopējai sistēmas jaudai un īslaicīgas trīskāršas jaudas prasības no GPU. 80 PLUS Bronze sertifikācija norāda efektivitāti līdz aptuveni 85%, samazinot izšķērdēto jaudu, vienlaikus saglabājot veiktspēju. Visi savienotāji ir izgatavoti no vara sakausējuma, lai izturētu oksidēšanos un saglabātu vadītspēju pie lielām strāvas slodzēm. Komplektā iekļautajiem kabeļiem ir UL drošības sertifikācija. Plakanie melnie kabeļi atvieglo maršrutēšanu gar korpusa aizmuguri, nodrošinot sakoptāku iekšējo izkārtojumu.

Piemērots

• Vidēja torņa un kompaktiem ATX būvējumiem, kuriem nepieciešama ATX 3.1 saderība
• Sistēmām ar vienu PCIe 5.1 grafisko karti (izmantojot iebūvēto 12V-2x6 / 16-pin 12+4 adaptera izkārtojumu)
• Spēļu datoriem un darbstacijām, kurām nepieciešama stabila jauda pie pārejošām GPU slodzes svārstībām
• Būvējumiem, kur vēlami kompakti barošanas bloka izmēri un sakārtota kabeļu maršrutēšana

Galvenās specifikācijas

• Izejas jauda: 650 W
• Efektivitātes novērtējums: 80 PLUS Bronze (aptuveni 85%)
• Formas faktors / standarts: ATX 3.1
• PCIe atbalsts: iebūvēts 12V-2x6 savienotājs PCIe 5.1 (nodrošina līdz 300 W GPU)
• Dzesēšana: 120 mm ventilators ar hidrodinamisko gultni
• Topoloģija: DC/DC pārveidotājs uzlabotai sprieguma stabilitātei
• Kabeļi: nemodulāri, plakani melni kabeļi
• Savienotāju komplekts: ATX 24-pin (20+4) ×1, CPU 4+4 (8) ×2, PCIe 6+2 (8-pin) ×2, PCIe 12+4 (16-pin) ×1, SATA ×3, Molex ×2
• Aizsardzības funkcijas: OCP, OVP, SCP, OPP, UVP
• Izmēri (HxWxD): 86 × 150 × 140 mm

Lietošana

Uzstādiet barošanas bloku saderīgā ATX korpusā, ievērojot korpusa un mātesplates ražotāja norādījumus. Pievienojiet 24-pin ATX un CPU 4+4 savienotājus mātesplatei, kā arī pievienojiet diskus un perifērijas ierīces, izmantojot komplektā iekļautos SATA un Molex kabeļus. Saderīgai PCIe 5.1 grafiskajai kartei izmantojiet iebūvēto 12V-2x6 spraudni vai komplektā iekļauto 16-pin (12+4) savienotāju, kā to prasa GPU; pārliecinieties, ka dzeltenais spraudnis ir pilnībā ievietots, lai izvairītos no vaļīgiem savienojumiem. Nodrošiniet pietiekamu korpusa ventilāciju, lai 120 mm ventilators varētu uzturēt dzesēšanu, un pēc pirmās ieslēgšanas pārraugiet sistēmas spriegumus.

Ieteikumi

Izmantojiet šo barošanas bloku sistēmās, kur nepieciešama ATX 3.1 pārejas slodžu apstrāde un iebūvēta PCIe 5.1 jaudas padeve. Izvēlieties korpusus ar labu gaisa plūsmu, izvietojiet plakanos kabeļus aiz mātesplates pamatnes, lai uzlabotu dzesēšanu, un pirms lielas slodzes lietošanas pārbaudiet savienotāju ievietošanu – īpaši dzelteno GPU spraudni.
