Barošanas bloks Trendnet TI-S24048 v1.0R

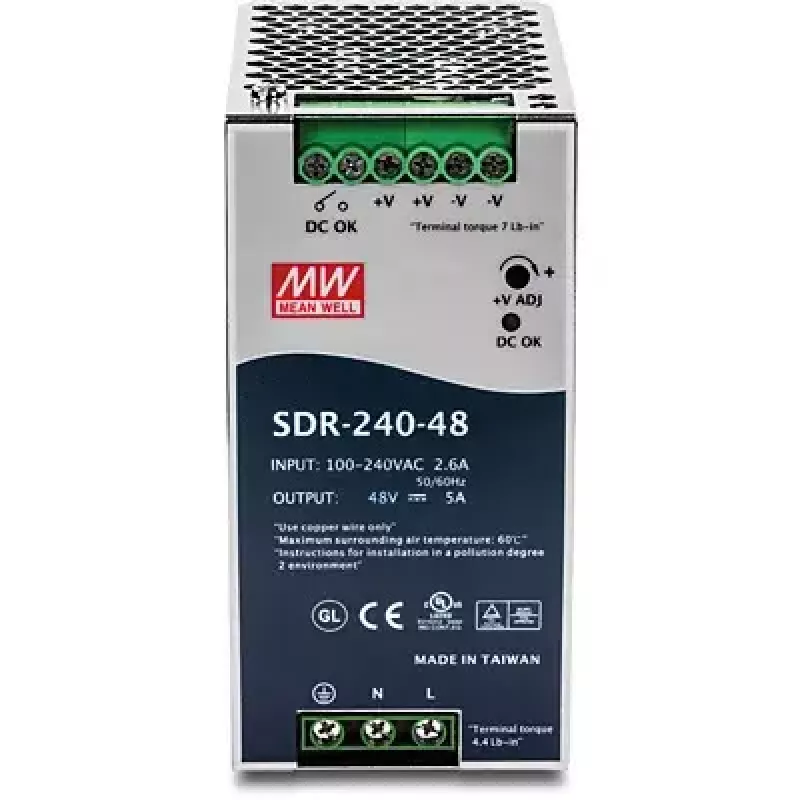

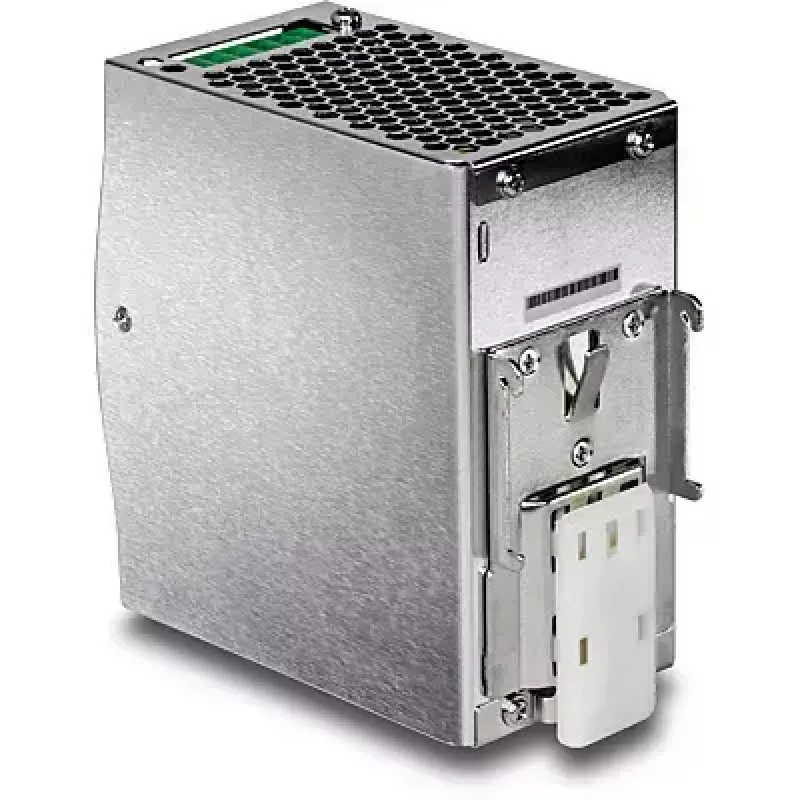

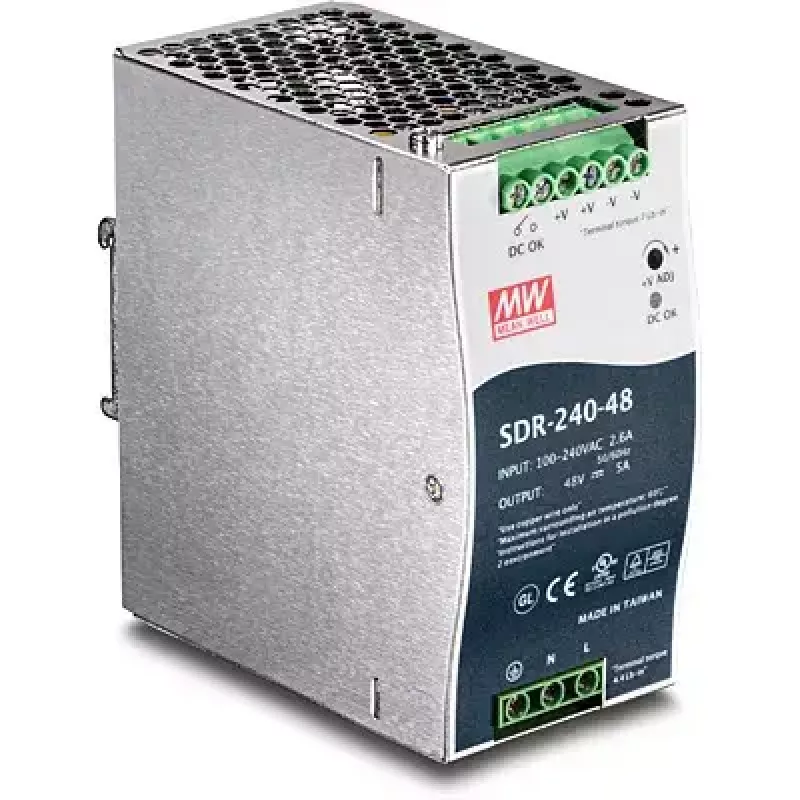

TRENDnet TI-S24048 (Mean Well SDR-240-48) ir 240 W vienas izejas industriālais DIN-sliedes barošanas bloks, kas nodrošina 48 V līdz 5 A PoE iekārtām. Ievietots metāla korpusā ar integrētu DIN-sliedes stiprinājumu, ierīce atbalsta maiņstrāvas ieeju 100–240 V, 50–60 Hz, un tai ir UL un TUV sertifikāti. Tā ir paredzēta industriālai videi ar vibrācijas izturību un darba temperatūras diapazonu no -25 līdz 70 °C.

Priekšrocības

Šis barošanas bloks nodrošina stabilu 240 vatu izejas jaudu, kas piemērota PoE slēdžu, tīkla kameru un bezvadu piekļuves punktu barošanai. Integrēta aktīva jaudas koeficienta korekcija (PFC, PF > 0,93) samazina nelietderīgo reaktīvo jaudu. Iekārta ietver visaptverošu aizsardzību pret pārslodzi, īssavienojumu, pārspriegumu un pārkaršanu, un tai tiek veikts 100% pilnas slodzes iedarbināšanas tests. Pasīva dzesēšana ar brīvu gaisa konvekciju samazina kustīgo daļu skaitu, un LED indikators nodrošina skaidru vizuālu strāvas apstiprinājumu.

Piemērots

• Industriāliem PoE slēdžiem
• Tīkla/IP kamerām
• Bezvadu piekļuves punktiem un Wi‑Fi iekārtām
• Uz DIN-sliedes montējamām tīkla instalācijām un vadības skapjiem

Galvenās specifikācijas

• Izeja: 48 V līdzstrāva, līdz 5 A (240 W)
• Ieeja: 100–240 V maiņstrāva, 50–60 Hz
• Aizsardzība: pārslodze, īssavienojums, pārspriegums, pārkaršana
• Jaudas koeficients: aktīvs PFC, PF > 0,93
• Dzesēšana: pasīva, brīva gaisa konvekcija
• Sertifikāti: UL 508, TUV EN60950-1 (arī CE sarakstā saskaņā ar produkta datiem)
• Izmēri (aptuveni): 40 mm (P) × 125 mm (D) × 114 mm (A)
• Darba temperatūra: -25 līdz 70 °C
• Atbilstība: EN55011, EN55022 (CISPR22), EN61000 sērija (industriālais līmenis), SEMI F47, GL apstiprināts

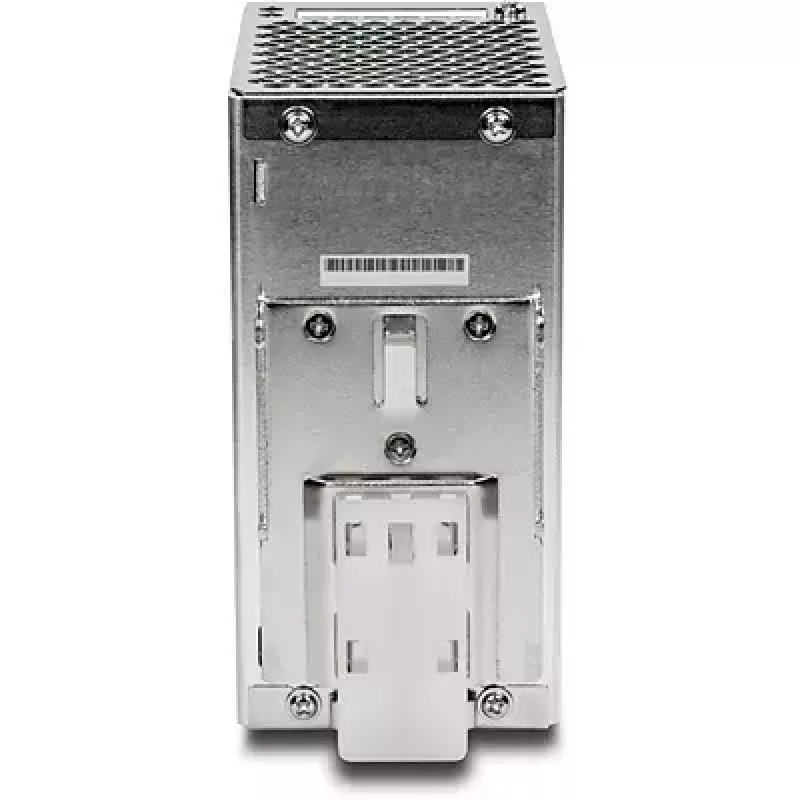

• Montāža: integrēta DIN-sliede
• Indikators: barošanas LED

Lietošana

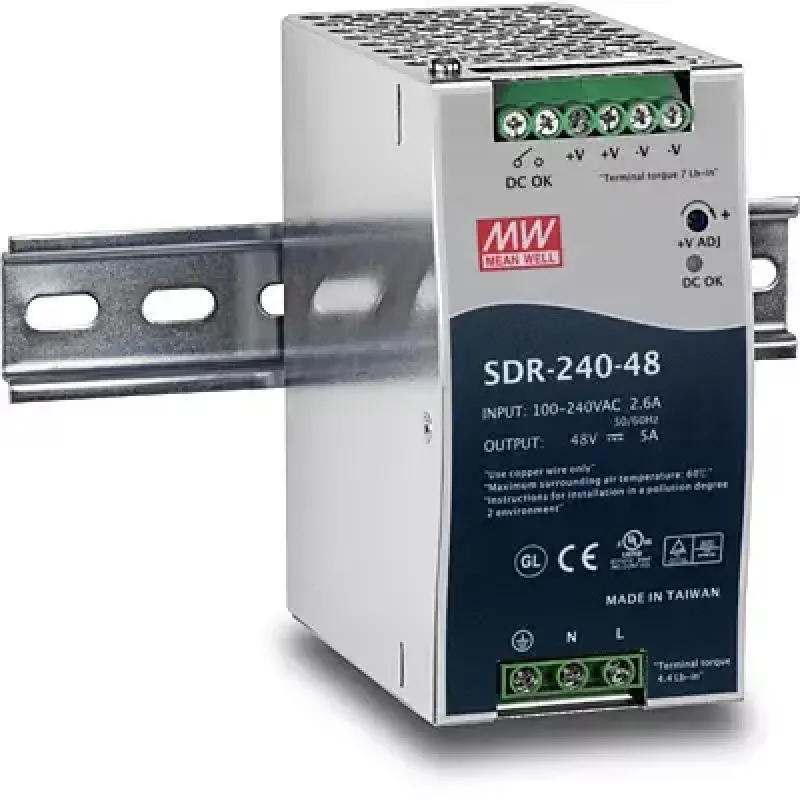

Uzstādiet TI-S24048 uz saderīgas DIN-sliedes elektrības vai tīkla skapī un nostipriniet ierīci saskaņā ar standarta DIN-sliedes montāžas procedūrām. Pievienojiet maiņstrāvas ieeju piemērotam 100–240 V maiņstrāvas avotam ar pareizu zemējumu. Pievienojiet 48 V līdzstrāvas izeju PoE slēdzim vai citām 48 V ierīcēm, ievērojot polaritāti un slodzes ierobežojumus. Pārbaudiet LED indikatoru, lai apstiprinātu, ka ierīce ir ieslēgta. Nodrošiniet, lai vadu savienojumi atbilstu vietējiem elektriskajiem noteikumiem un iekārtas ražotāja ieteikumiem.

Ieteikumi

Lai nodrošinātu uzticamu ilgtermiņa darbību, nodrošiniet pietiekamu ventilāciju ap ierīci, lai veicinātu brīvu gaisa konvekcijas dzesēšanu, nenovietojiet barošanas bloku tuvu spēcīgiem siltuma avotiem un pārbaudiet, vai kopējā pievienotā slodze nepārsniedz 240 W (48 V, 5 A) nominālu. Izmantojiet atbilstošu ķēdes aizsardzību maiņstrāvas ieejā un ievērojiet labākās zemējuma prakses.
