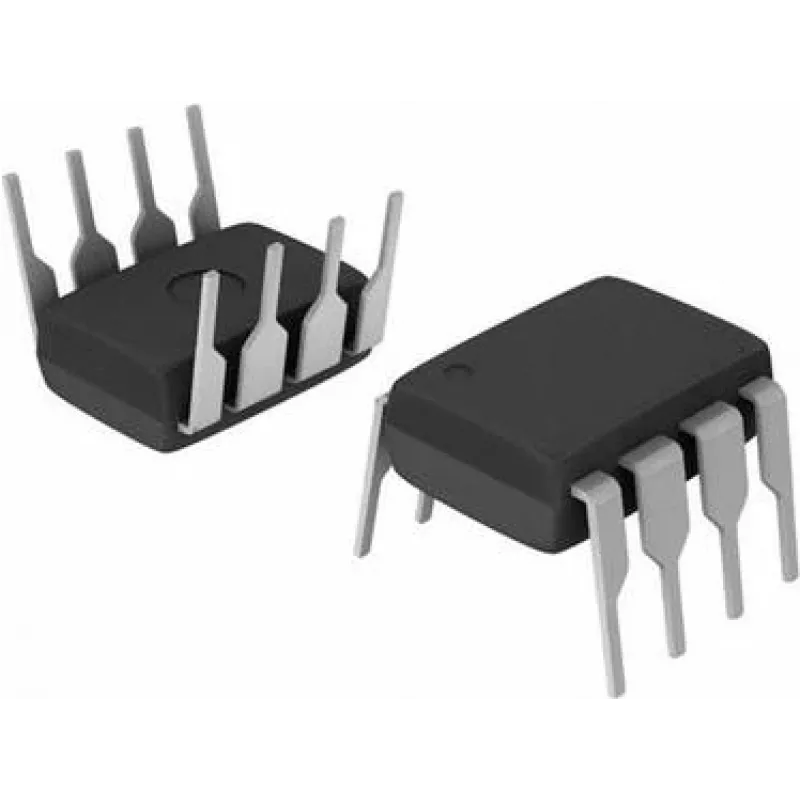

Barošanas sprieguma uzraugs Texas Instruments TL7705ACP — uzraudzība 3–18 V, DIP-8

Texas Instruments TL7705ACP ir barošanas sprieguma uzraugs DIP-8 korpusā, kas paredzēts viena barošanas avota uzraudzībai ar izvēles sliekšņa diapazonu no 3 V līdz 18 V. Tas apvieno sprieguma noteikšanas un atiestatīšanas izejas funkcijas, lai nodrošinātu kontrolētu palaišanu, aizsardzību pret sprieguma kritumiem un uzticamu atiestatīšanas signālu mikrokontrolleriem, digitālajai loģikai un iegultajām sistēmām. Ierīce palīdz novērst nedefinētu sistēmas darbību strāvas padeves traucējumu laikā un nodrošina sakārtotu darbību barošanas secības un barošanas padeves pārtraukumu gadījumos.

Priekšrocības

TL7705ACP piedāvā plašu noteikšanas diapazonu, kas piemērots gan zemsprieguma, gan augstsprieguma sistēmām, vienlaikus saglabājot kompaktu DIP-8 izmēru vieglai montāžai caurumos. Tas vienā mikroshēmā apvieno precīzu sliekšņa noteikšanu un atiestatīšanas uzraudzības funkciju, samazinot ārējo komponenšu skaitu un vienkāršojot plates dizainu. Speciālā atiestatīšanas izeja nodrošina tīru atiestatīšanas signālu zemsprieguma apstākļos un barošanas ciklēšanas laikā, uzlabojot sistēmas uzticamību bez sarežģītām ārējām shēmām.

Piemērots

• Mikrokontrolleru un MCU aizsardzībai pret sprieguma kritumiem
• Iegulto sistēmu un plaša patēriņa elektronikas barošanas uzraudzībai
• Barošanas secībai un kontrolētai vairāku barošanas avotu sistēmu palaišanai
• Rūpnieciskām vadības iekārtām, kur nepieciešama uzticama atiestatīšanas signālu pārraide

Galvenās specifikācijas

• Barošanas sprieguma uzraudzības diapazons: 3 V līdz 18 V
• Korpusa tips: montāžai caurumos DIP-8
• Atiestatīšanas uzraudzības funkcija zemsprieguma noteikšanai
• Viena kanāla sprieguma noteikšana un atiestatīšanas izeja
• Zems ārējo komponenšu skaits; integrētas uzraudzības funkcijas

Lietošana

Ievietojiet TL7705ACP platē kā DIP-8 komponenti montāžai caurumos un pievienojiet uzraugāmo barošanas līniju atbilstošajai ieejas spailei saskaņā ar ierīces datu lapu. Nodrošiniet nepieciešamos šuntējošos kondensatorus uz barošanas spailēm un novadiet atiestatīšanas izeju uz mērķa mikrokontrollera vai loģikas atiestatīšanas ieeju. Konfigurējiet jebkuras papildu ārējās pievilkšanas vai nolaišanas komponentes, kā norādīts paredzētajiem loģiskajiem līmeņiem. Ievērojiet ražotāja ieteikto izkārtojumu un atsaistes praksi, lai nodrošinātu stabilu noteikšanu un uzticamu atiestatīšanas laika regulējumu.

Ieteikumi

Izmantojiet TL7705ACP sistēmās, kur vienam uzraudzītam barošanas avotam nepieciešama uzticama atiestatīšanas uzraudzība; pārbaudiet sliekšņa un laika regulējuma darbību attiecībā pret jūsu sistēmas sprieguma rezervēm un iekļaujiet pietiekamu atsaiti ierīces tuvumā. Vairāku barošanas avotu uzraudzībai vai specifiskām laika regulējuma vajadzībām apsveriet papildu uzraudzības ierīces vai ārējās laika regulēšanas komponentes pēc nepieciešamības.
