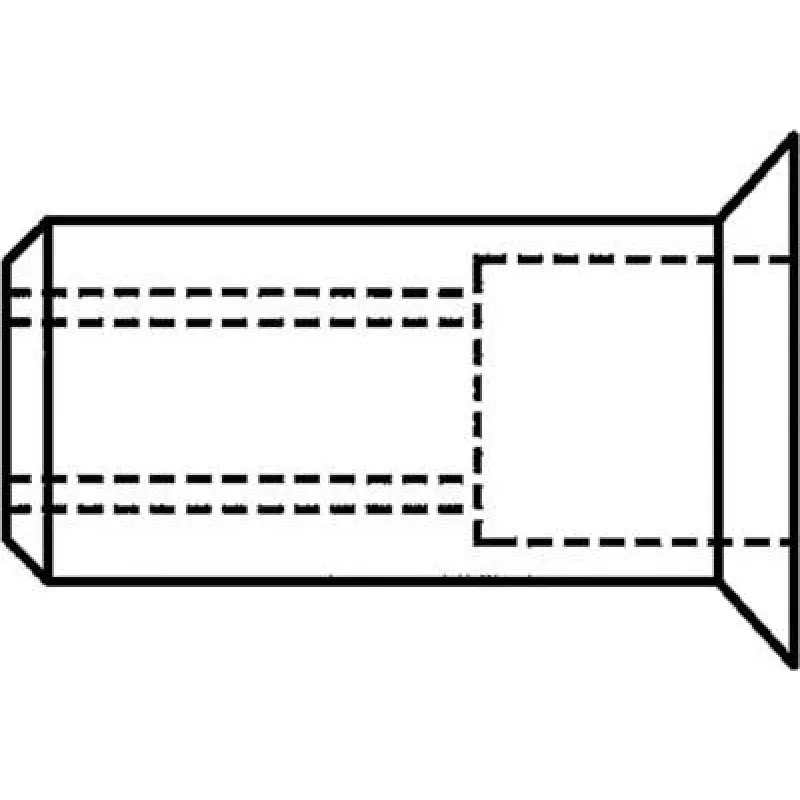

Blind rivet nut GESIPA M10x12x19 countersunk head KS for sheet thickness 1.5–4.5 mm, pack of 100

GESIPA aklā kniežuzgrieznis M10x12x19 ar iegremdētu (KS) galvu izveido pastāvīgu iekšējo M10 vītni plānās loksnēs, kur piekļuve iespējama tikai no vienas puses. Piemērots lokšņu biezumiem no 1,5 līdz 4,5 mm, šis stiprinājums nodrošina vienā līmenī iegremdētu apdari drošiem, nesošiem vītņotiem savienojumiem. Iepakots pa 100 gab., kniežuzgriežņi paredzēti metāla paneļiem, korpusiem un remonta vai montāžas darbiem, kur nepieciešama uzticama iekšējā vītne bez abpusējas vītņošanas.

Priekšrocības

Iegremdēta galva pēc uzstādīšanas ļauj detaļām atrasties vienā līmenī ar loksnes virsmu, samazinot aizķeršanās iespēju un uzlabojot estētiku. Akla montāža no vienas puses vienkāršo montāžu šauros vai slēgtos konstrukcijas elementos. Izstrādāts nesošām lietojumprogrammām, dizains izplešas aklajā pusē, veidojot stipru mehānisku savienojumu ar pamatmateriālu. Iepakojums pa 100 gab. atbalsta atkārtotus montāžas darbus un mazas ražošanas sērijas, samazinot apstrādes laiku.

Piemērots

Galvenās specifikācijas

Lietošana

Atzīmējiet un izurbiet caurumu loksnē atbilstoši norādītajam cauruma diametram M10 aklajiem kniežuzgriežņiem un loksnes biezuma diapazonam. Ievietojiet kniežuzgriezni sagatavotajā caurumā tā, lai iegremdētā galva būtu vienā līmenī ar loksnes virsmu. Izmantojiet piemērotu instrumentu aklajiem kniežuzgriežņiem vai kniežu pistoli ar pareizo serdi, lai vilktu un deformētu aklo pusi, līdz uzgrieznis ir droši nostiprināts. Pēc uzstādīšanas pārbaudiet M10 iekšējo vītni, ieskrūvējot skrūvi vai tapu, un pārliecinieties, ka savienojums atbilst vajadzīgajai priekšspriegojuma un griezes momenta specifikācijai.

Ieteikumi

Izvēlieties pareizo urbja izmēru un montāžas serdi norādītajam loksnes biezuma diapazonam, lai nodrošinātu pareizu izplešanos un slodzes jaudu. Materiāliem ar vāju malu stiprību vai ļoti mīkstām pamatnēm apsveriet pastiprinājuma plāksnes vai biezāka kalibra materiālu, lai novērstu izraušanu. Pirms galīgās montāžas pārbaudiet uzstādītos kniežuzgriežņus, vai tie ir pareizi novietoti un bez deformācijas.
