BlueOptics 3HE13896AA-2-BO InfiniBand optiskās šķiedras kabelis 2 m MPO/UPC

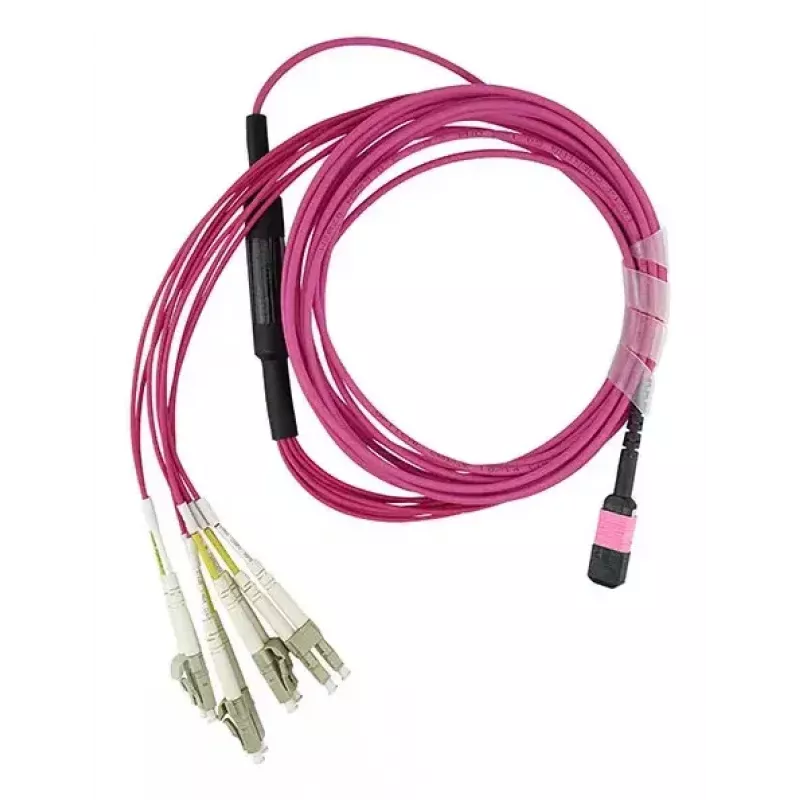

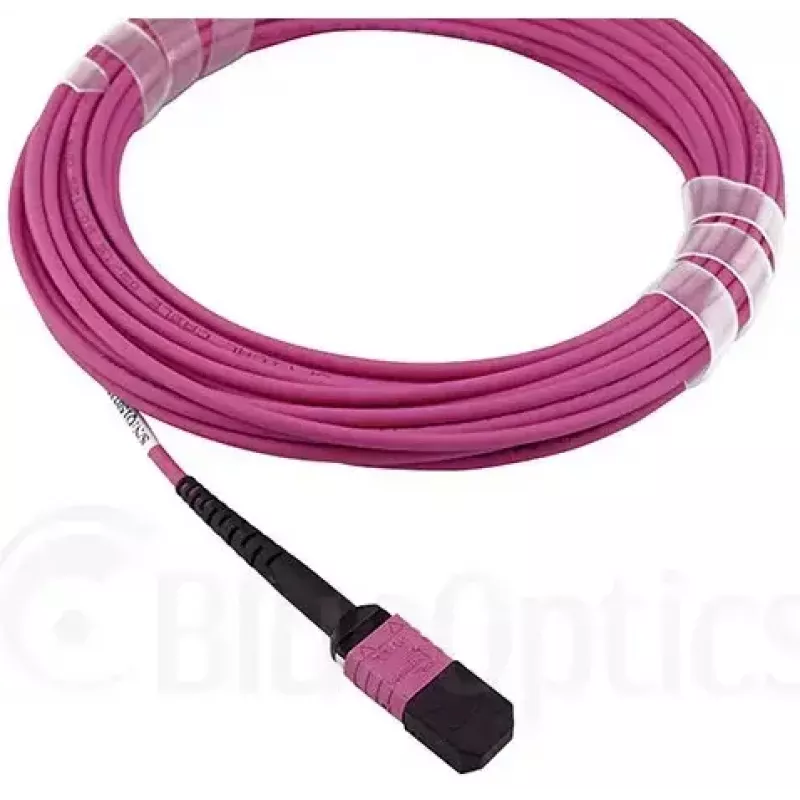

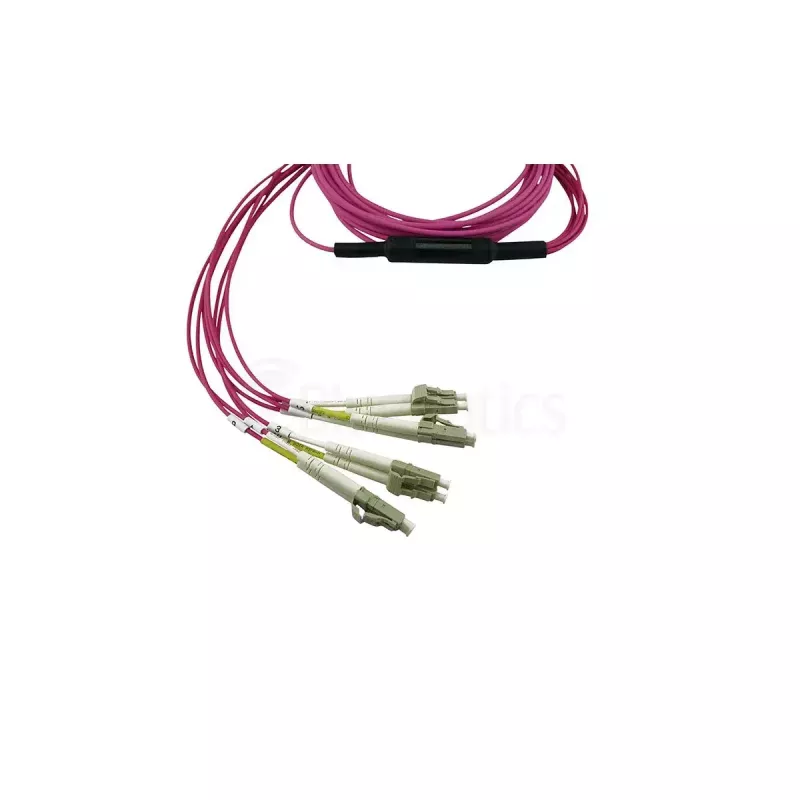

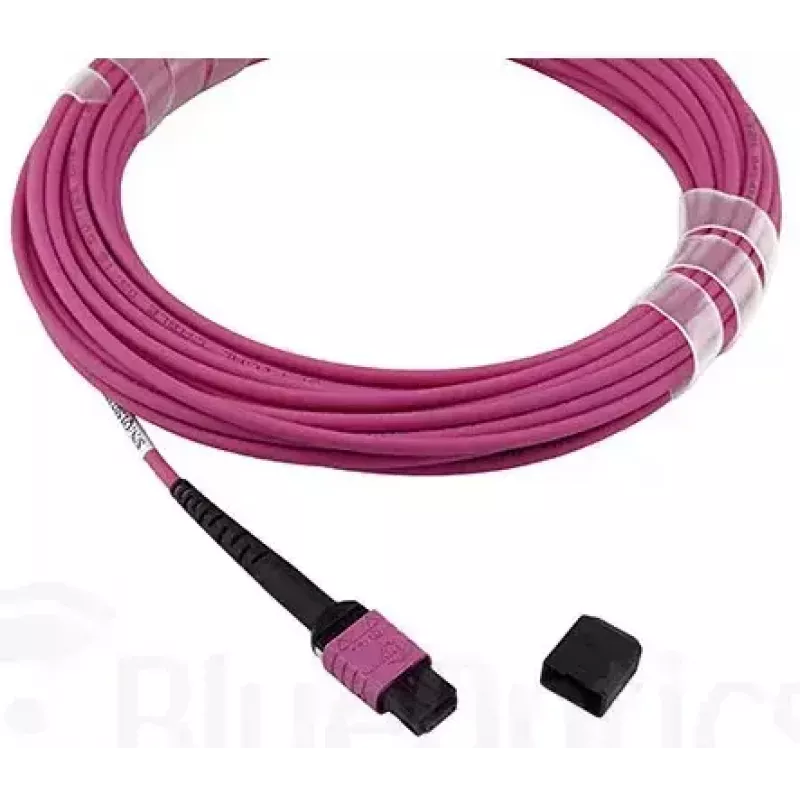

BlueOptics 3HE13896AA-2-BO InfiniBand optiskās šķiedras kabelis 2 m MPO/UPC ir vairāku šķiedru OM4 dupleksais savienojuma mezgls, kas paredzēts ātrdarbīgai datu pārraidei datu centru un uzņēmumu tīklu vidēs. Kabelis vienā galā apvieno MPO/UPC daudzšķiedru savienotāju ar 4x LC savienotājiem otrā galā, nodrošinot savienojumu starp paralēlajiem raiduztvērēju moduļiem un vairākiem LC portiem. Ar divu metru apvalku un OM4 klases stiklu tas atbalsta palielinātu joslas platumu un samazinātu modālo izkliedi ātriem un uzticamiem savienojumiem īsos līdz vidējos attālumos.

Priekšrocības

Šis MPO uz 4x LC komplekts nodrošina kompaktu paralēlo savienojamību, samazinot kabeļu apjomu salīdzinājumā ar vairākiem atsevišķiem dupleksajiem kabeļiem. OM4 šķiedra palielina joslas platumu un paplašina sasniedzamību augsta blīvuma lietojumiem, savukārt MPO/UPC gala apstrāde nodrošina precīzu izlīdzināšanu zemiem ievades zudumiem. Iepriekš terminētā konstrukcija vienkāršo uzstādīšanu un samazina ieviešanas laiku statīvos un ielāpu paneļos.

Piemērots

• Augsta blīvuma slēdzis-uz-slēdzi un slēdzis-uz-serveri savienojumiem datu centros
• InfiniBand starpsavienojumiem un paralēlās optikas raiduztvērējiem (piem., QSFP), kam nepieciešams MPO uz LC atzarošanas kabelis
• Ielāpu veidošanai starp MPO maģistrālēm un LC ielāpu paneļiem vai tieši LC portos tīkla iekārtās
• Īsiem līdz vidējiem 10/40/100 Gbps savienojumiem, kur nepieciešama OM4 veiktspēja

Galvenās specifikācijas

• Kabeļa garums: 2 m
• Šķiedras tips: OM4 daudzmodu
• Savienotājs A: MPO (UPC pulējums), daudzšķiedru
• Savienotājs B: 4 × LC (UPC pulējums), dupleksā tipa savienotāji
• Konfigurācija: MPO uz 4x LC atzarošana
• Lietojums: paralēlā optika/InfiniBand un ātrdarbīga Ethernet ielāpu veidošana

Lietošana

Izvelciet kabeli no MPO porta uz raiduztvērēja vai maģistrāles līdz paredzētajam ielāpu panelim vai ierīcei. Izlīdziniet un ievietojiet MPO savienotāju MPO ligzdā, līdz tas nofiksējas, pēc tam pievienojiet katru LC duplekso spraudni attiecīgajam LC portam, ievērojot raidīšanas/uztveršanas kartējumu un polaritātes prasības. Ievērojiet atbilstošu liekuma rādiusa praksi un nostipriniet kabeli pārvaldības teknēs vai ar kabeļu saitēm, lai novērstu slodzi. Pēc uzstādīšanas pārbaudiet savienojuma statusu un gaismas līmeņus, lai apstiprinātu pareizu savienojamību.

Ieteikumi

Lai nodrošinātu vislabāko veiktspēju, ievērojiet minimālo liekuma rādiusu, kas norādīts daudzmodu šķiedrām, uzturiet savienotājus tīrus, pirms savienošanas izmantojot piemērotus šķiedru tīrīšanas rīkus, un ievērojiet polaritātes kartēšanas vadlīnijas MPO uz LC atzarošanas kabeļiem. Izmantojiet OM4 klases ielāpu paneļus un raiduztvērējus, lai pilnībā izmantotu šķiedras joslas platuma īpašības.
