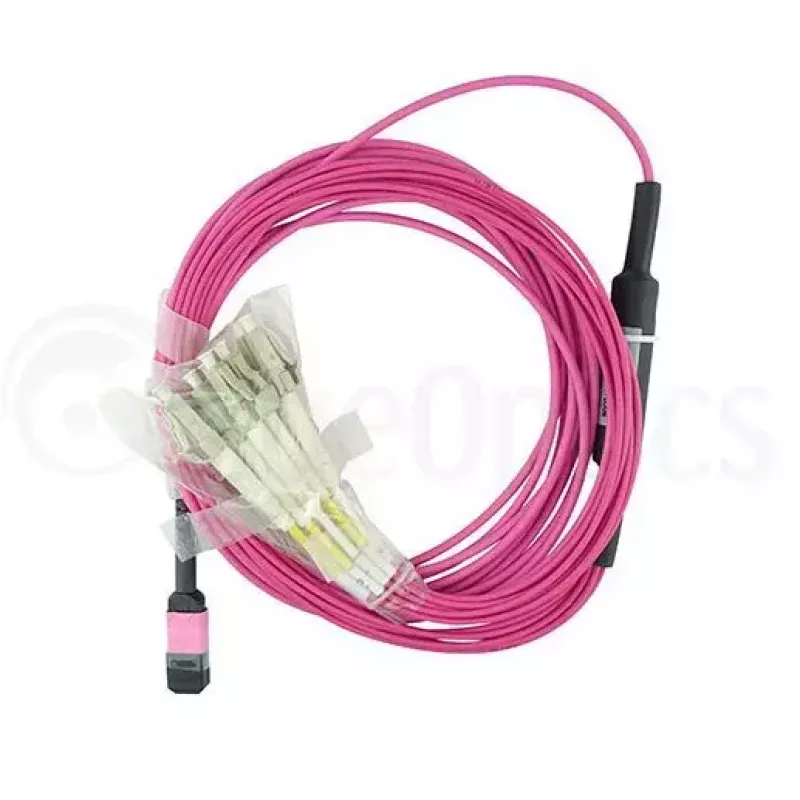

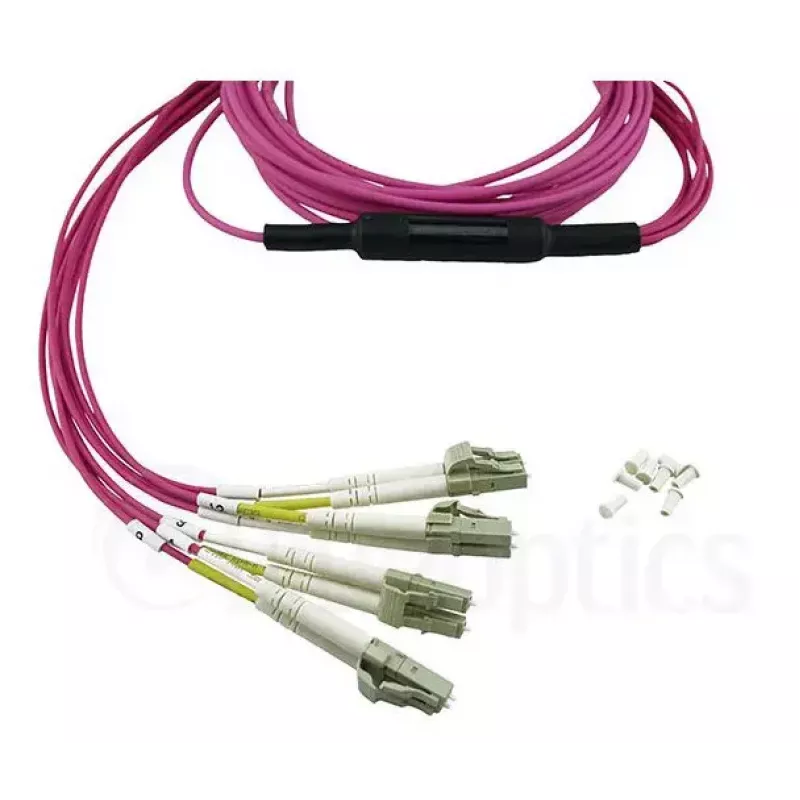

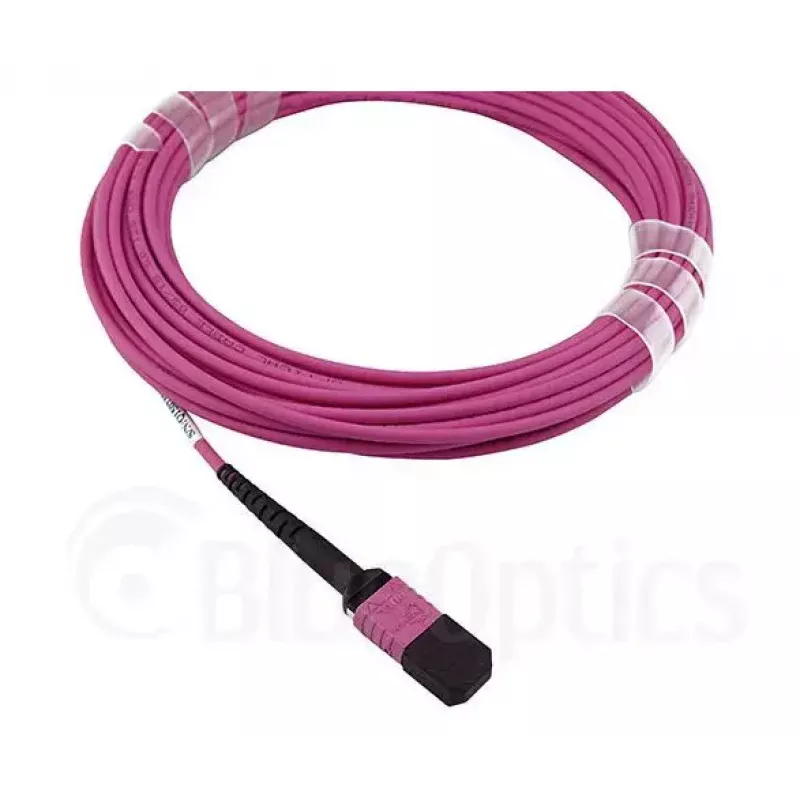

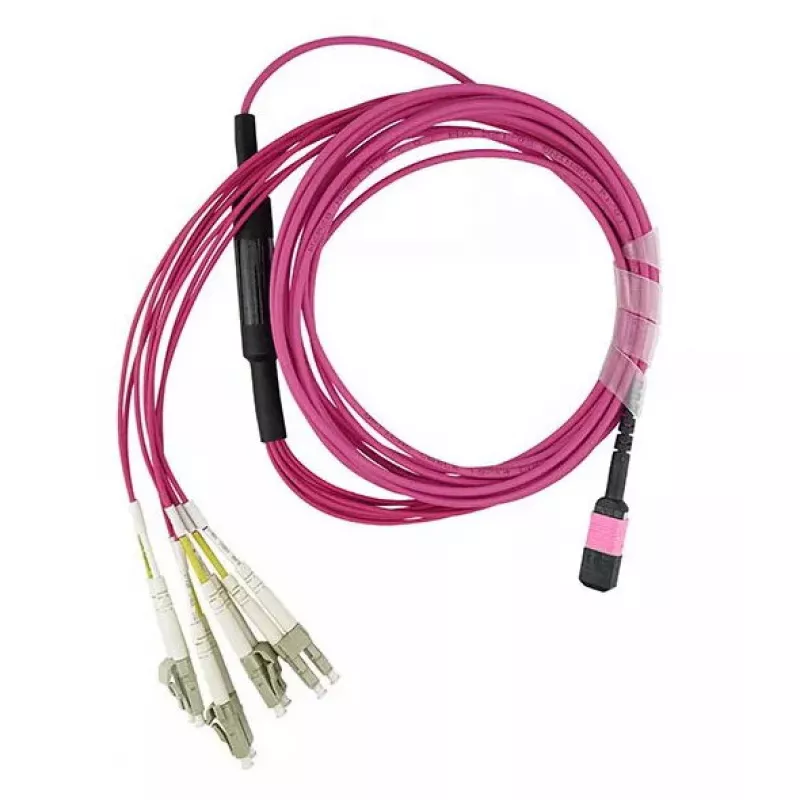

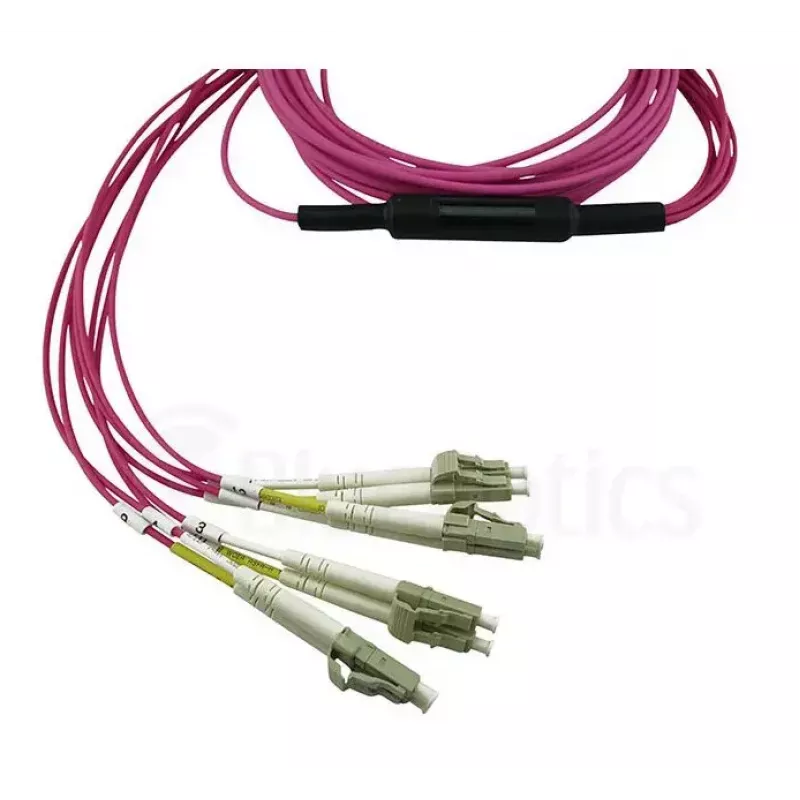

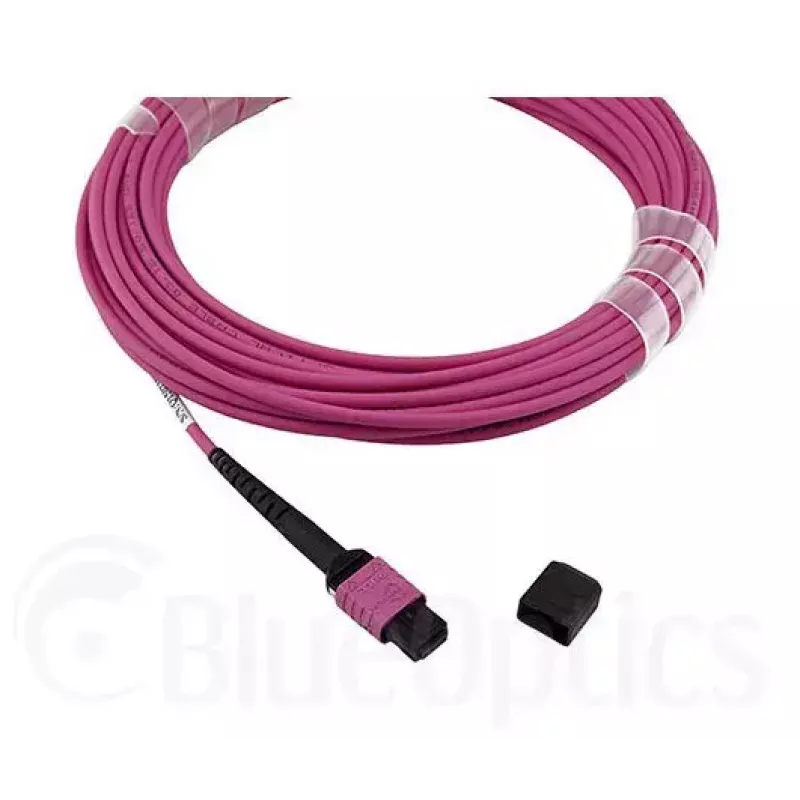

BlueOptics CBL-MPO12-4LC-OM4-3M-BO InfiniBand optiskās šķiedras kabelis 4x LC MPO 3m

BlueOptics CBL-MPO12-4LC-OM4-3M-BO ir 3 m garš InfiniBand optiskās šķiedras kabelis, kura vienā galā ir MPO savienotājs, bet otrā – četri LC dupleksie savienotāji. Tas izmanto OM4 lāzeroptimizētu daudzmodu šķiedru ar 50 µm serdes diametru, lai nodrošinātu pilndupleksu liela ātruma datu pārraidi starp patčpaneļiem, raiduztvērējiem un aktīvo aprīkojumu. Kabelim ir apvalks ar zemu dūmu veidošanos un bez halogēna (LSZH), un tas paredzēts datu centru un uzņēmumu optiskajiem savienojumiem, kur nepieciešama kompakta MPO–LC vēdekļveida kabeļu sistēma.

Priekšrocības

Šis MPO uz 4×LC OM4 kabelis nodrošina lielu joslas platuma kapacitāti un zemu vājinājumu, kas piemērots īsa līdz vidēja attāluma daudzmodu saitēm. OM4 daudzmodu šķiedra atbalsta lielākus datu pārraides ātrumus un uzlabotu modālo joslas platumu, salīdzinot ar standarta daudzmodu šķiedru tipiem. 3 m garums piedāvā līdzsvaru starp sasniedzamību un pārvaldāmību statīvu un patčpaneļu vidē, un LSZH apvalks samazina halogēna emisijas un dūmus ugunsgrēka gadījumā. Savienotāji un ferulas ir ražoti atbilstoši nozares standartiem, lai nodrošinātu stabilus ievietošanas un atstarošanas zudumu raksturlielumus saderīgām optiskajām sistēmām.

Piemērots

• Datu centru MPO maģistrālo līniju savienojumi ar LC patčpaneļiem
• MPO iespējotu raiduztvērēju savienošana ar LC dupleksajiem portiem
• InfiniBand un liela ātruma daudzmodu optiskās saites
• Īsa līdz vidēja attāluma daudzmodu saites uzņēmumu tīklos

Galvenās specifikācijas

• Šķiedras tips: OM4 daudzmodu šķiedra, 50 µm serdes diametrs
• Savienotāji: MPO (daudzšķiedru) uz 4× LC duplekss
• Garums: 3 metri
• Dupleksā darbība: pilndupleksa atbalsts, izmantojot LC pārus
• Apvalks: LSZH (zems dūmu veidošanās līmenis, bez halogēna)
• Tipiski pielietojumi: MPO vēdekļveida kabeļi, savienošana starp paneļiem un raiduztvērējiem

Kā lietot

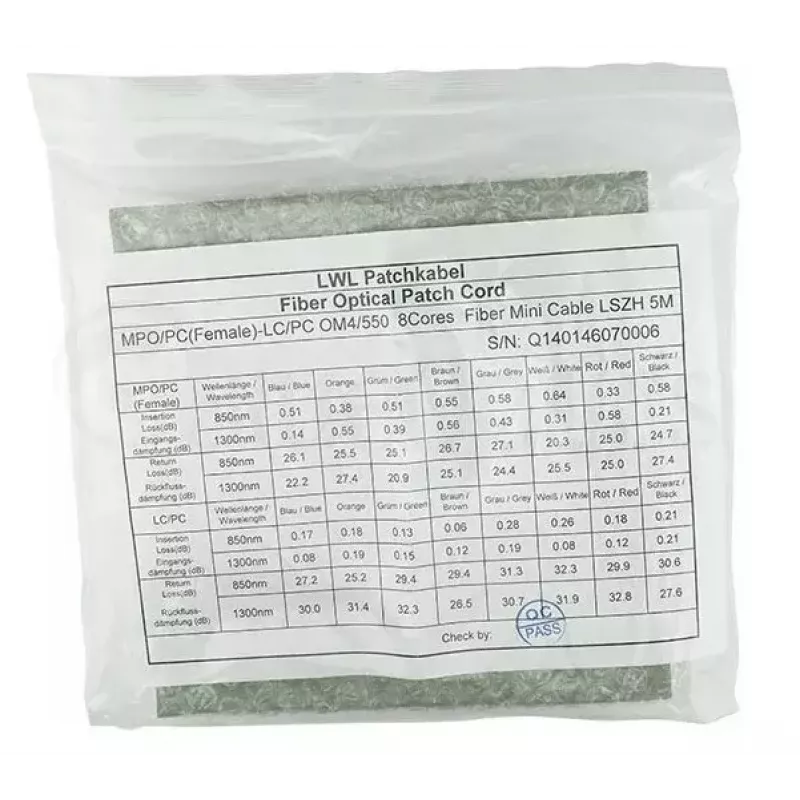

Izvelciet kabeli starp MPO iespējotu maģistrāli vai kaseti un LC patčpaneli vai raiduztvērēja portiem, ievērojot norādīto liekuma rādiusu daudzmodu šķiedrai, lai izvairītos no palielināta vājinājuma. Izlīdziniet un ievietojiet MPO savienotāju MPO portā un nostipriniet LC dupleksos savienotājus attiecīgajās LC ligzdās. Pirms aprīkojuma ieslēgšanas pārliecinieties, ka polaritāte un kanālu kartējums ir pareizi. Pēc uzstādīšanas pārbaudiet saites integritāti un optisko zudumu vērtības, izmantojot piemērotu testēšanas aprīkojumu, vai skatiet pievienoto mērījumu protokolu, ja tas tiek piegādāts kopā ar kabeli.

Ieteikumi

Uzglabājiet un rīkojieties ar kabeli, lai izvairītos no asiem liekumiem un mehāniskas slodzes; ievērojiet ražotāja norādījumus par liekuma rādiusu. Izmantojiet 3 m garumu kārtīgiem savienojumiem starp statīviem vai kaseti un paneli, un izvēlieties OM4 daudzmodu kabeļu sistēmu, ja ir nepieciešams lielāks modālais joslas platums īsa attāluma liela ātruma lietojumiem.
