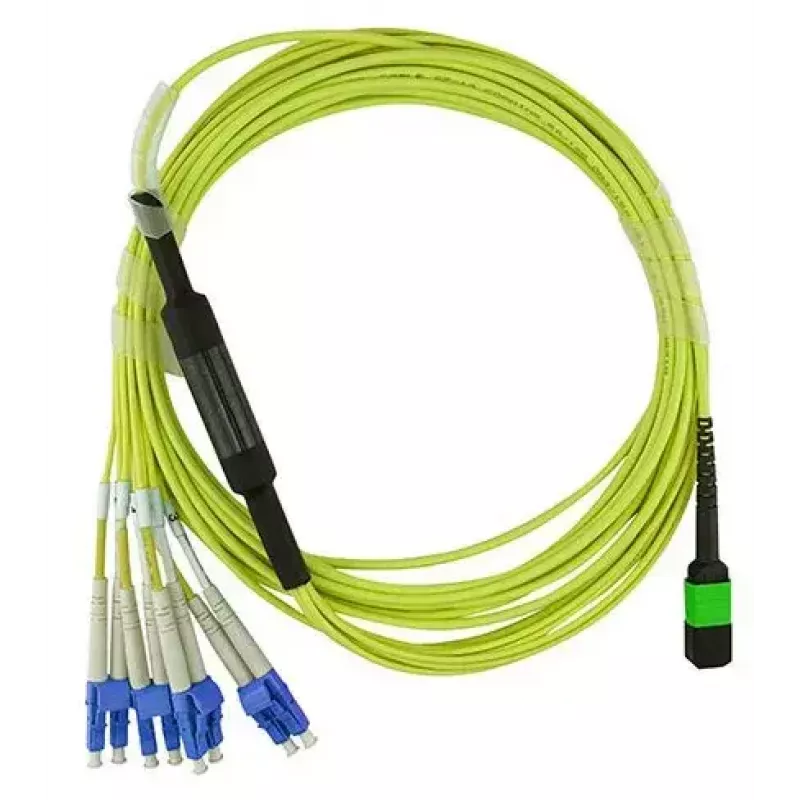

BlueOptics CBL-MPO12-4LC-SMF-7M-BO InfiniBand optiskās šķiedras kabelis 7,5 m MPO 4x LC

BlueOptics CBL-MPO12-4LC-SMF-7M-BO InfiniBand optiskās šķiedras kabelis 7,5 m MPO 4x LC ir daudzmodu–savienotāja kabelis, kas izstrādāts augsta blīvuma tīkla videi. Izmantojot G.657.A1 vienmoda šķiedru, kabelim ir zems vājinājums un uzlabota liekšanas veiktspēja salīdzinājumā ar vecākiem vienmoda veidiem, nodrošinot uzticamu pilnduplekso datu pārraidi 7,5 metru garumā. Kabeļa montāža vienā galā ietver MPO daudzšķiedru savienotāju, bet otrā galā četrus LC savienotājus, kas ļauj veikt kompaktu maģistrālo savienojumu un vieglu izvadi uz LC saskarnēm, kuras parasti izmanto komutatoros un raiduztvērējos.

Priekšrocības

Šis kabelis nodrošina uzlabotu liekšanas nejutīgumu, pateicoties G.657.A1 šķiedras tipam, kas samazina signāla zudumus šauros maršrutēšanas scenārijos. MPO uz 4x LC izvada konstrukcija nodrošina telpu taupošu multipleksēšanu ar tiešu savienojumu ar LC pieslēgvietām, vienkāršojot uzstādīšanu pieslēgpanēlos un optiskajos sadales rāmjos. Pilndupleksā spēja un vienmoda pārraide padara kabeli piemērotu ātrgaitas InfiniBand savienojumiem un zema aiztures tīklošanai, kur nepieciešama konsekventa optiskā veiktspēja.

Piemērots

• Augsta blīvuma datu centru maģistrālo un izvada savienojumu izveidei
• InfiniBand starpsavienojumiem un ātrgaitas serveru saitēm
• MPO maģistrāles savienošanai ar LC aprīkotiem komutatoriem vai raiduztvērējiem
• Vidēm, kur nepieciešama uzlabota liekšanas veiktspēja un kompakta kabeļu sistēma

Galvenās specifikācijas

• Kabeļa garums: 7,5 metri
• Šķiedras tips: G.657.A1 vienmoda (pret liekšanu nejutīga)
• Savienotājs A: MPO daudzšķiedru savienotājs

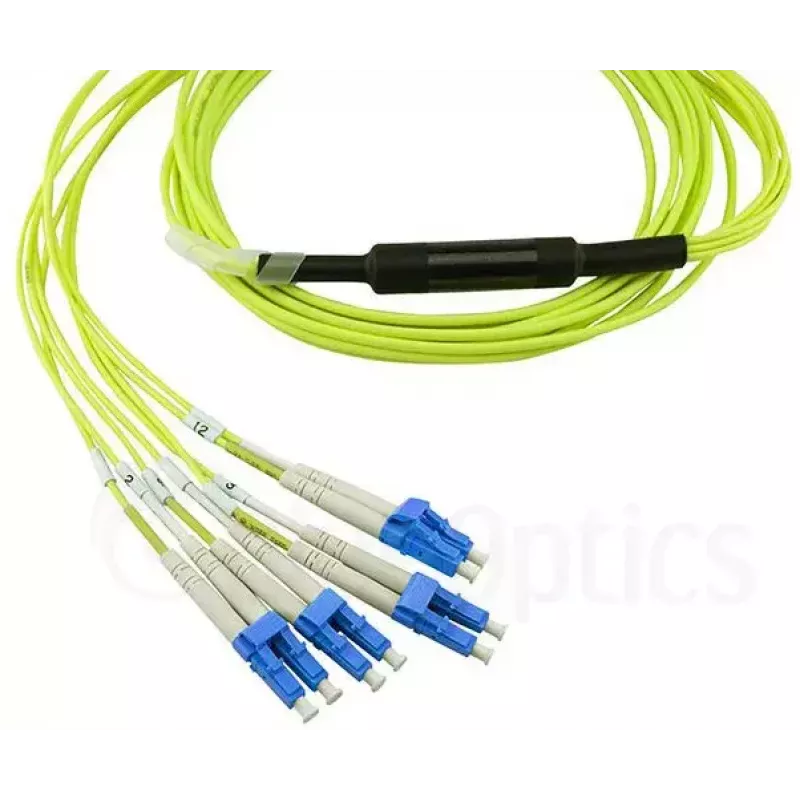

• Savienotājs B: 4 × LC savienotāji (četrkāršs izvads)
• Pārraides režīms: pilnduplekss
• Pielietojums: InfiniBand un ātrgaitas optiskās saites

Kā lietot

Izvelciet kabeli pa plānoto trasi, izvairoties no asiem līkumiem un mehāniskas noslodzes, neraugoties uz uzlaboto liekšanas toleranci. Pievienojiet MPO galu attiecīgajai MPO pieslēgvietai uz maģistrālā moduļa vai kasetes, nodrošinot pareizu polaritāti un izlīdzināšanu. Iespraudiet četrus LC savienotājus atbilstošajās LC pieslēgvietās uz komutatoriem, raiduztvērējiem vai pieslēgpanēļiem. Pārbaudiet savienojumus un veiciet optisko testēšanu vai saites validāciju saskaņā ar jūsu tīkla procedūrām, lai apstiprinātu vājinājumu un signāla integritāti.

Ieteikumi

Lai nodrošinātu vislabāko veiktspēju, līdz uzstādīšanai turiet MPO savienotāju ar aizsargvāciņiem, ievērojiet minimālos liekšanas rādiusus atbilstoši G.657.A1 specifikācijām un pirms savienošanas izmantojiet MPO tīrīšanas rīkus un LC feruļu tīrītājus. Marķējiet izvada LC savienotājus, lai saglabātu kanālu kartējumu, un pēc uzstādīšanas veiciet ievades zudumu un nepārtrauktības testus.
