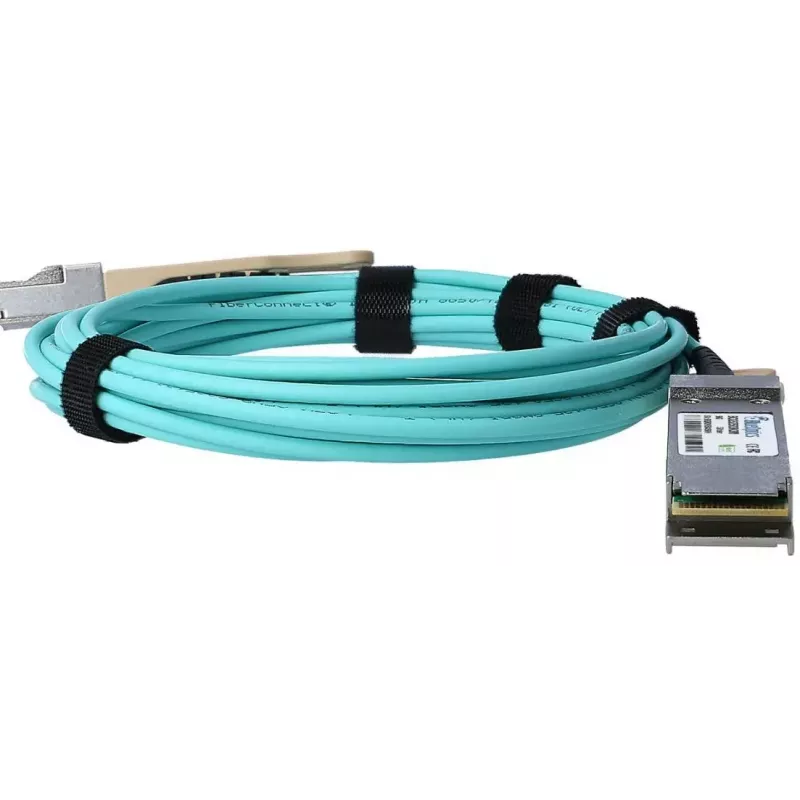

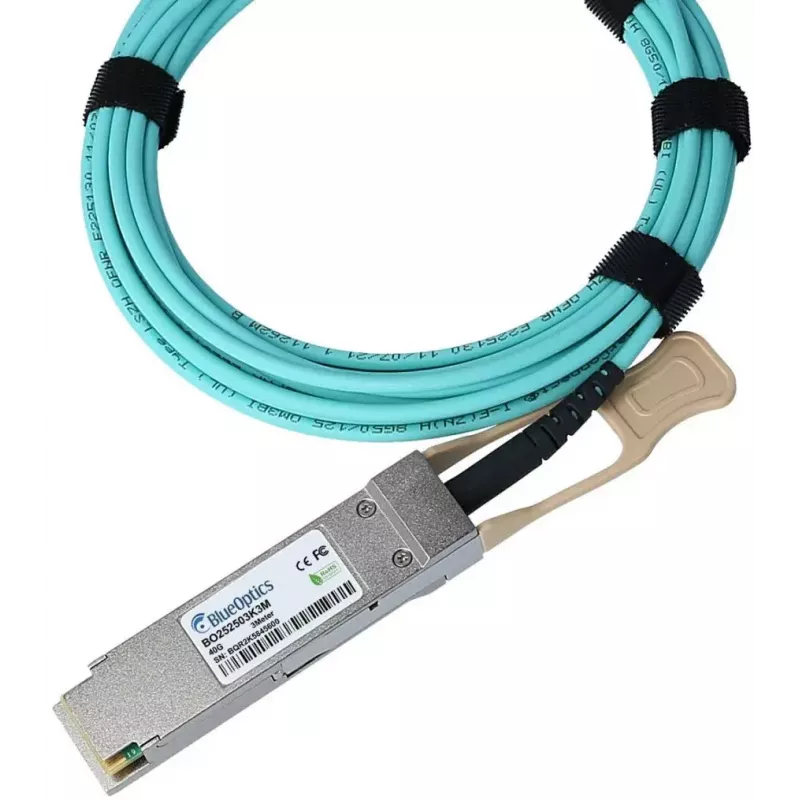

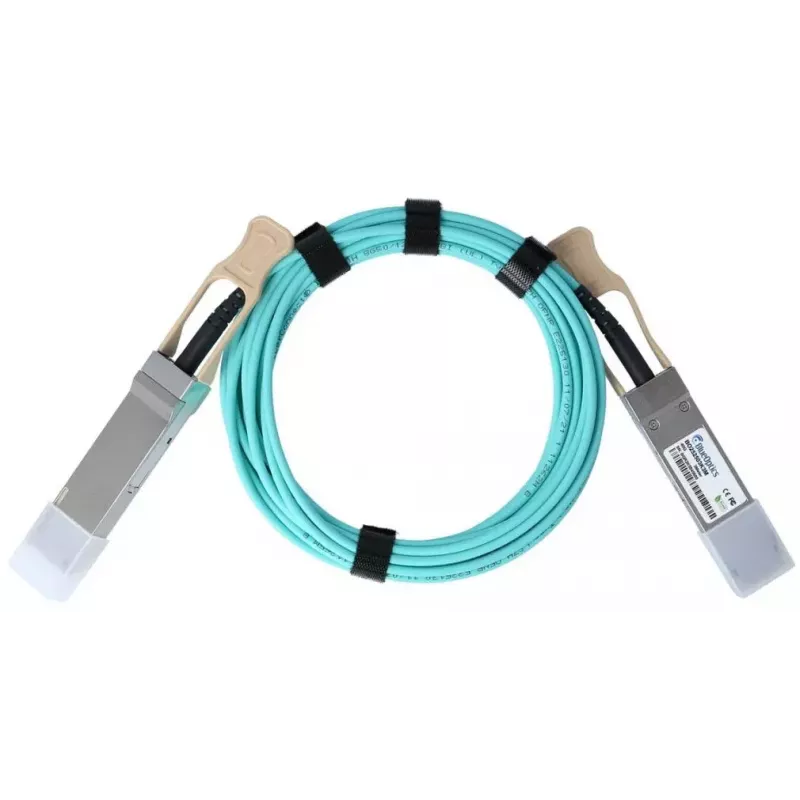

BlueOptics CBL-QSFP+AOC-20M-BO InfiniBand optiskās šķiedras kabelis 20m vīrišķais/vīrišķais

BlueOptics CBL-QSFP+AOC-20M-BO InfiniBand optiskās šķiedras kabelis 20m vīrišķais/vīrišķais ir 20 metrus garš aktīvais optiskais kabelis (AOC) ar QSFP–QSFP savienotājiem, kas paredzēts ātrgaitas starpsavienojumiem. Tas izmanto QSFP formas faktoru ar integrētiem raidītāja un uztvērēja moduļiem katrā galā, lai pārraidītu optiskos signālus pa daudzmodu šķiedru, atbalstot līdz 40 Gbit/s joslas platumu vienā līnijā un kopējo caurlaidspēju, kas piemērota InfiniBand un 40GBASE-SR4 lietojumiem. Kabelis ir paredzēts statņu–statņu un iekšējiem statņu savienojumiem datu centros un profesionālās tīklu vidēs, kur nepieciešama zema aizture un uzticama optiskā pārraide.

Priekšrocības

Šis kabelis nodrošina rūpnieciski izgatavotu optisko savienojumu, kas samazina uzstādīšanas laiku un novērš nepieciešamību pēc atsevišķiem raiduztvērējiem un šķiedru pārslēgšanas īsiem un vidējiem attālumiem. Integrētie raiduztvērēji abos galos garantē signāla kondicionēšanu un saderību ar QSFP pieslēgvietām, kas atbilst vispārpieņemtām MSA specifikācijām. 20 metru garums aptver tipiskus starpstatņu attālumus, saglabājot zemu ievades zudumu un nemainīgu signāla kvalitāti augsta joslas platuma lietojumiem.

Piemērots

Galvenās specifikācijas

Lietošana

Pievienojiet QSFP savienotāju vienā kabeļa galā atbilstošai QSFP pieslēgvietai savā slēdzī, maršrutētājā vai resursdatora adapterī, bet otru QSFP savienotāju pievienojiet attālajai QSFP pieslēgvietai. Pārliecinieties, ka abas pieslēgvietas atbalsta to pašu protokolu un savienojuma ātrumu (piemēram, 40GBASE-SR4 vai saderīgu InfiniBand režīmu). Pārbaudiet savienojuma statusu, izmantojot savas ierīces pārvaldības saskarni, un pārliecinieties par pareizu ātruma un līniju konfigurācijas saskaņošanu. Nav nepieciešami atsevišķi raiduztvērēji vai šķiedru pārslēgšanas vadi; AOC nodrošina rūpnīcā izgatavotu optisko savienojumu.

Ieteikumi

Izmantojiet šo 20 m garo QSFP AOC īsa līdz vidēja attāluma augsta joslas platuma savienojumiem kontrolētās datu centru vidēs. Novietojiet kabeli tā, lai izvairītos no asiem līkumiem, un ievērojiet ražotāja norādīto minimālo liekuma rādiusu, lai novērstu optisko vājinājumu. Pirms uzstādīšanas pārbaudiet pieslēgvietu saderību un aparātprogrammatūras iestatījumus tīkla iekārtās, lai nodrošinātu pareizu savienojuma darbību. Vidēs, kur nepieciešama diagnostikas uzraudzība vai vienpusēji raiduztvērēji, apsveriet aktīvos raiduztvērēju moduļus un strukturētu pārslēgšanu, nevis tiešu AOC.
