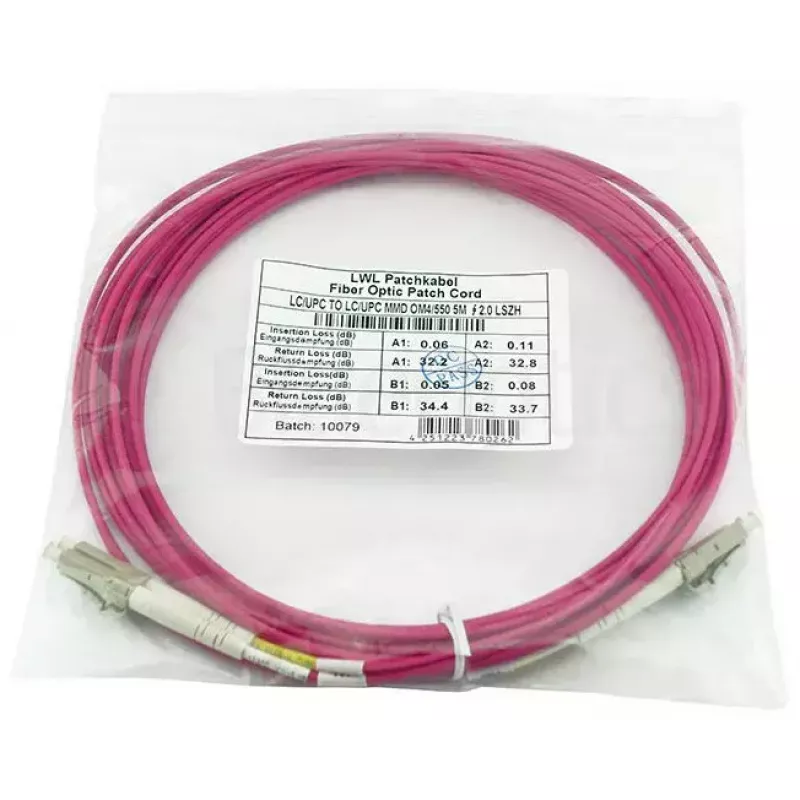

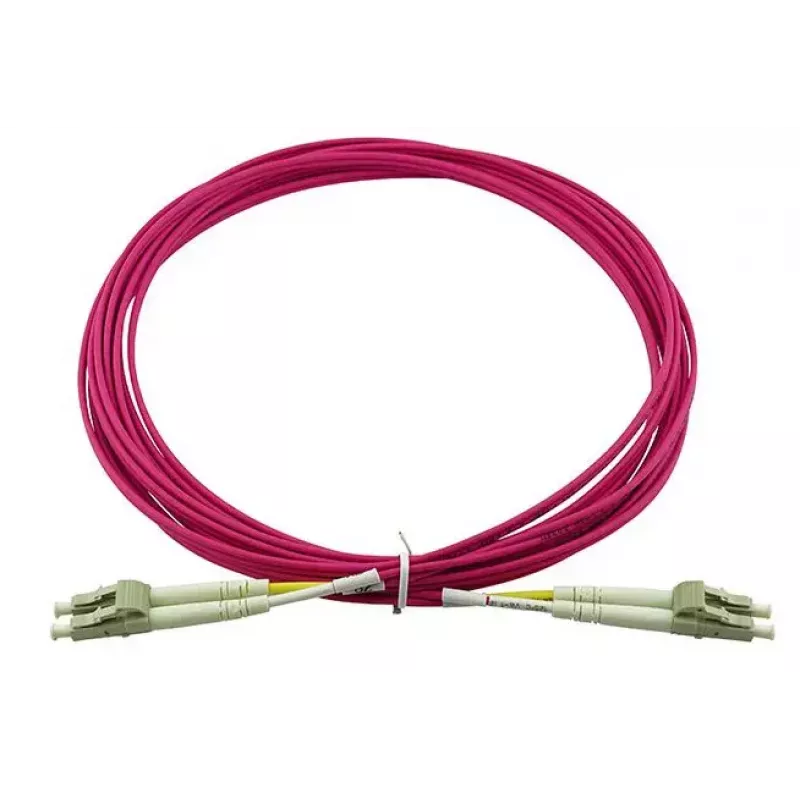

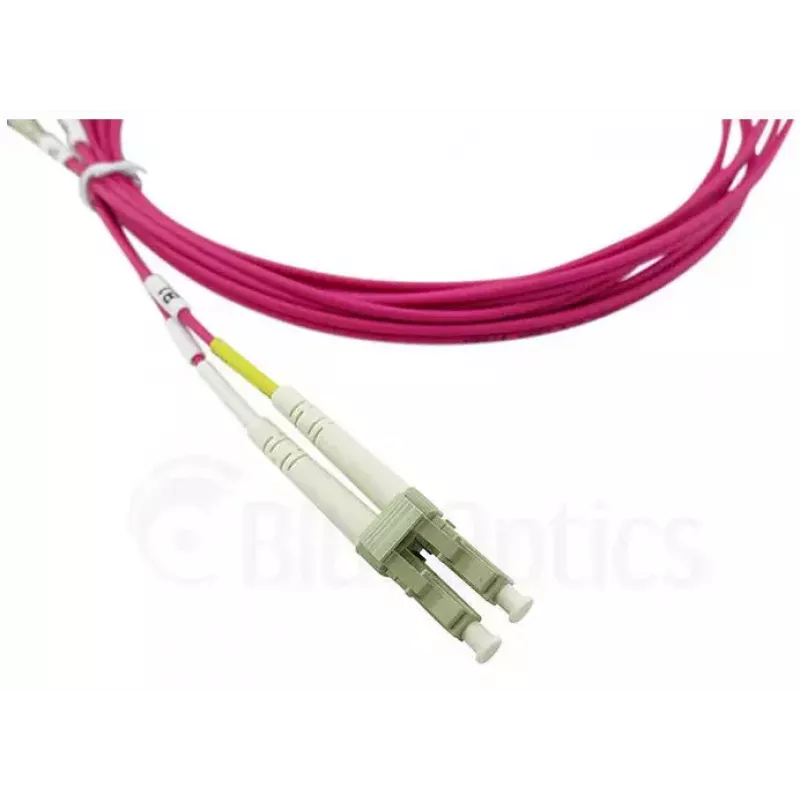

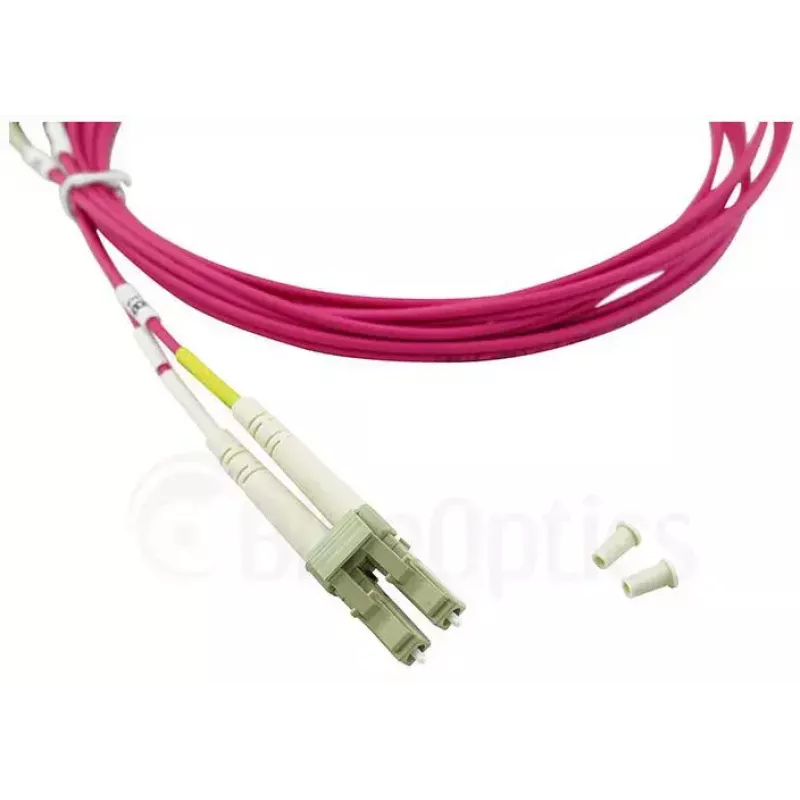

BlueOptics EMC CBL-LC-OM4-30M InfiniBand optiskās šķiedras kabelis 20 m OM4

BlueOptics EMC CBL-LC-OM4-30M InfiniBand optiskās šķiedras kabelis 20 m OM4 ir daudzmodu LC–LC pārlāpu kabelis, kas paredzēts ātrgaitas datu pārraidei datu centru un tīklošanas vidēs. Tajā izmantota OM4 lāzeroptimizēta daudzmodu šķiedra ar 50 µm serdes diametru un LC/UPC savienotājiem abos galos, lai nodrošinātu stabilus optiskos savienojumus InfiniBand un citām liela joslas platuma lietojumprogrammām. Kabelis ir apvalkots ar liesmu slāpējošu LSZH materiālu un ražots un pārbaudīts, lai atbilstu vispārpieņemtiem rūpnieciskajiem optisko veiktspējas un drošības standartiem.

Priekšrocības

Šis OM4 LC–LC optiskās šķiedras kabelis nodrošina zemu vājinājumu un augstu atstarošanas zudumu efektīvai signāla pārraidei norādītajā attālumā. BlueOptics izmanto firmas daudzmodu šķiedru un atzītus savienotāju komponentus, lai nodrošinātu nemainīgu veiktspēju un ilgu savienošanas ciklu kalpošanas laiku. Katrs kabelis tiek pārbaudīts ar interferometru un OTDR, un tam tiek pievienotas izmērītās ievades zuduma un atstarošanas zuduma vērtības. LSZH apvalks samazina toksisko gāzu un dūmu emisiju ugunsgrēka gadījumā, nodrošinot drošāku uzstādīšanu slēgtās vidēs.

Piemērots

• InfiniBand savienojumiem starp komutatoriem, serveriem un glabāšanas sistēmām
• Datu centru pārlāpu paneļiem un šķērssavienojumiem
• Liela joslas platuma daudzmodu optiskajiem savienojumiem un īsa attāluma mugurkaula segmentiem
• Optisko raiduztvērēju starpsavienojumiem (LC/UPC–LC/UPC)

Galvenās specifikācijas

• Šķiedras tips: OM4 daudzmodu, lāzeroptimizēta
• Serdes diametrs: 50 µm
• Savienotāja tips: LC/UPC–LC/UPC (abi gali)
• Garums: 20 m
• Apvalka materiāls: LSZH (zemi dūmi, bez halogēna)
• Pārbaudīts ar: interferometru un OTDR; iekļauti izmērītie ievades zuduma un atstarošanas zuduma lielumi
• Atbilstība: ražots saskaņā ar vispārpieņemtiem rūpnieciskajiem optiskajiem standartiem (atsauce uz Telcordia GR-326-Core)

Lietošana

Uzstādiet BlueOptics OM4 LC–LC kabeli, izlīdzinot un ievietojot LC savienotājus attiecīgajos LC portos uz pārlāpu paneļiem, raiduztvērējiem vai ierīču portiem. Izvairieties no pārmērīgas šķiedras locīšanas savienotāju tuvumā un ievērojiet daudzmodu šķiedrai ieteikto kabeļa liekuma rādiusu, lai novērstu pastiprinātu vājinājumu. Nostipriniet kabeli gar statīviem vai kabeļu pārvaldības tekām, izmantojot nesaspiedošas saites, un pirms savienošanas pārliecinieties, ka savienotāju gala virsmas ir tīras, lai samazinātu ievades zudumu un aizsargātu optiskās sastāvdaļas.

Ieteikumi

Pirms katras savienošanas pārbaudiet un notīriet LC savienotāju gala virsmas. Izvietojiet kabeļus, lai izvairītos no asiem līkumiem un mehāniskas slodzes; ievērojiet ražotāja norādīto minimālo liekuma rādiusu. Izmantojiet pievienotos testa mērījumus, lai pārbaudītu savienojuma budžeta atbilstību jūsu instalācijā, un kritiskajiem savienojumiem pēc uzstādīšanas veiciet OTDR vai ievades zuduma testēšanu.
