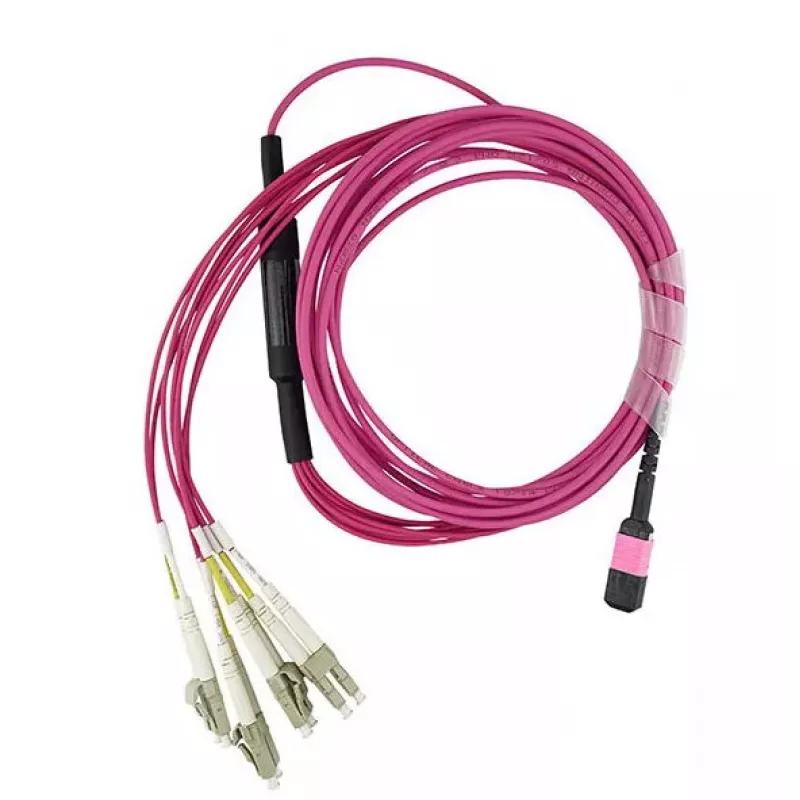

BlueOptics EMC CBL-MPO12-4LC-OM4-2M optiskās šķiedras kabelis MPO 4x LC 2m

BlueOptics EMC CBL-MPO12-4LC-OM4-2M optiskās šķiedras kabelis MPO 4x LC 2m ir 2 metru garš daudzmodu optiskās šķiedras montāžas risinājums, kas paredzēts augsta blīvuma starpsavienojumiem datu centros un tīkla sadales rāmjos. Viens gals noslēdzas ar daudzšķiedru MPO savienotāju, bet pretējais gals sadalās četros LC dupleksajos savienotājos, nodrošinot kompaktus, pilndupleksus savienojumus starp MPO maģistrālajām līnijām un iekārtām ar LC pieslēgvietām. Kabelis izmanto OM4 daudzmodu optisko šķiedru ar 125 µm serdes diametru, kas piemērota īsiem līdz vidējiem attālumiem un liela ātruma datu pārraidei.

Priekšrocības

Šis MPO uz 4x LC sadalošais kabelis nodrošina uzticamu liela ātruma datu pārraidi un vienkāršo statīvu pusē esošo savienojamību, pārveidojot vienu MPO maģistrāli vairākos LC savienojumos. OM4 kategorija nodrošina zemāku vājinājumu un lielāku joslas platumu tādiem lietojumiem kā 10G, 40G un noteiktiem 100G risinājumiem daudzmodu saitēs. 2 m garums uztur kārtību statīvos un samazina lieko kabeļu nokarāšanos, vienlaikus saglabājot pietiekamu garumu tipiskiem ielāpu scenārijiem.

Piemērots

• Augsta blīvuma datu centru ielāpu savienojumiem starp MPO maģistrālēm un iekārtām ar LC pieslēgvietām, piemēram, komutatoriem vai raiduztvērējiem
• Strukturētai kabeļu sistēmai serveru telpās un telekomunikāciju statīvos
• Daudzmodu tīkla saitēm 10G, 40G un citiem paralēliem optiskajiem lietojumiem
• Optisko šķiedru ielāpu paneļiem un sadalošajiem mezgliem, kur nepieciešama telpas efektivitāte

Galvenās specifikācijas

• Savienotājs A: MPO daudzšķiedru savienotājs (12 šķiedru MPO izmērs)
• Savienotājs B: 4 × LC dupleksie savienotāji
• Šķiedras tips: OM4 daudzmodu
• Serdes diametrs: 125 µm
• Kabeļa garums: 2 m
• Pulēšanas veids: parasti UPC/APC atkarībā no varianta (pirms lietošanas jāpārbauda)
• Pārraide: pilndupleksas paralēlas daudzmodu saites

Kā lietot

Izklājiet kabeli caur statīvu vai kabeļu reni, izvairoties no asiem līkumiem un fiziskas slodzes uz savienotājiem. Iespraudiet MPO galu MPO maģistrālē vai kasetē, nodrošinot pareizu atslēgas orientāciju, un pievienojiet LC savienotājus atbilstošajām LC pieslēgvietām komutatoros, raiduztvērējos vai ielāpu paneļos. Pārbaudiet saites polaritāti un veiciet optisko zudumu vai nepārtrauktības testēšanu pēc uzstādīšanas, lai apstiprinātu pareizu izlīdzināšanu un pieļaujamo vājinājumu.

Ieteikumi

Rīkojieties ar savienotājiem, saglabājot aizsargvāciņus līdz uzstādīšanai, lai novērstu piesārņojumu. Ievērojiet ražotāja ieteiktos lieces rādiusus, pirms savienošanas notīriet gala virsmas ar apstiprinātiem optisko šķiedru tīrīšanas instrumentiem un uzglabājiet neizmantotos kabeļus uz piemērotām spolēm vai ielāpu paneļos, lai saglabātu veiktspēju.
