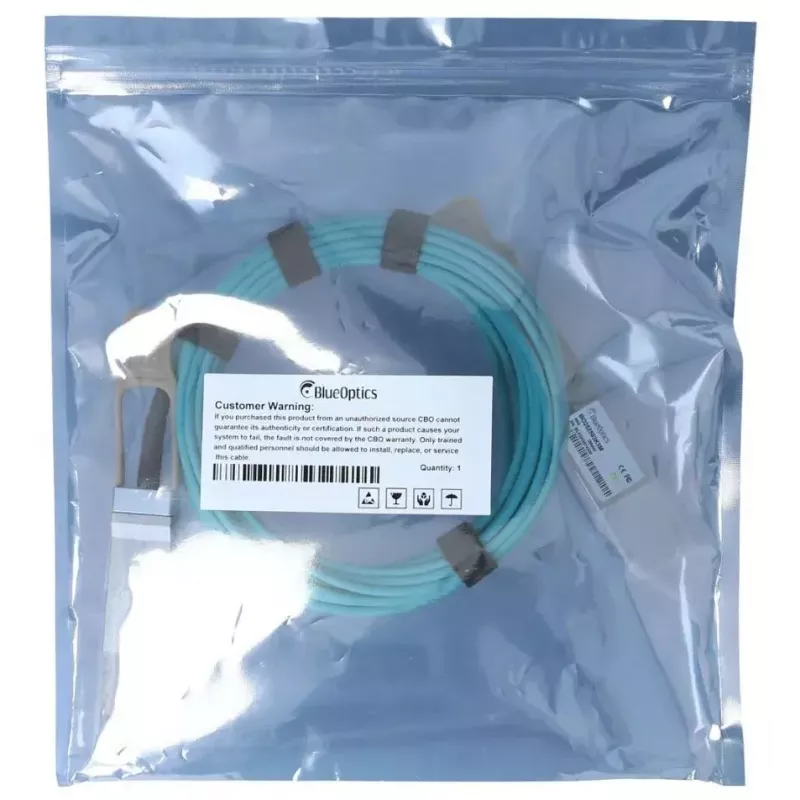

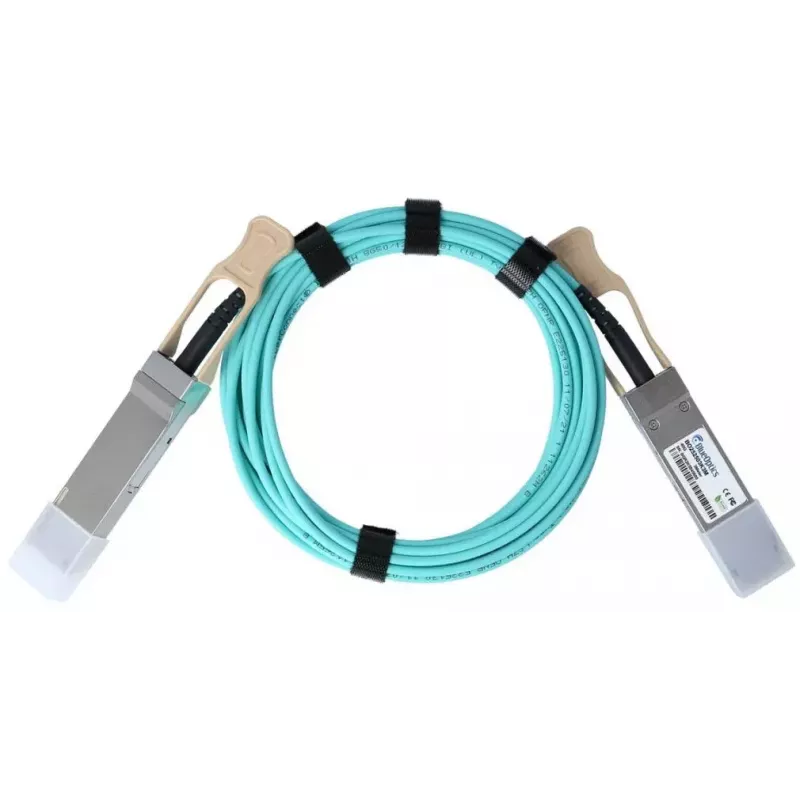

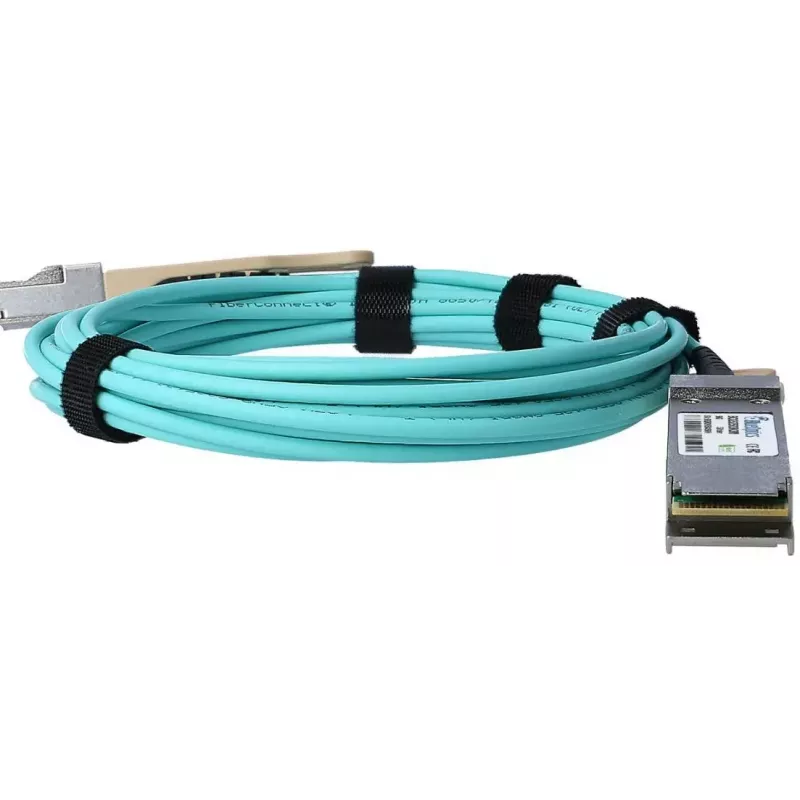

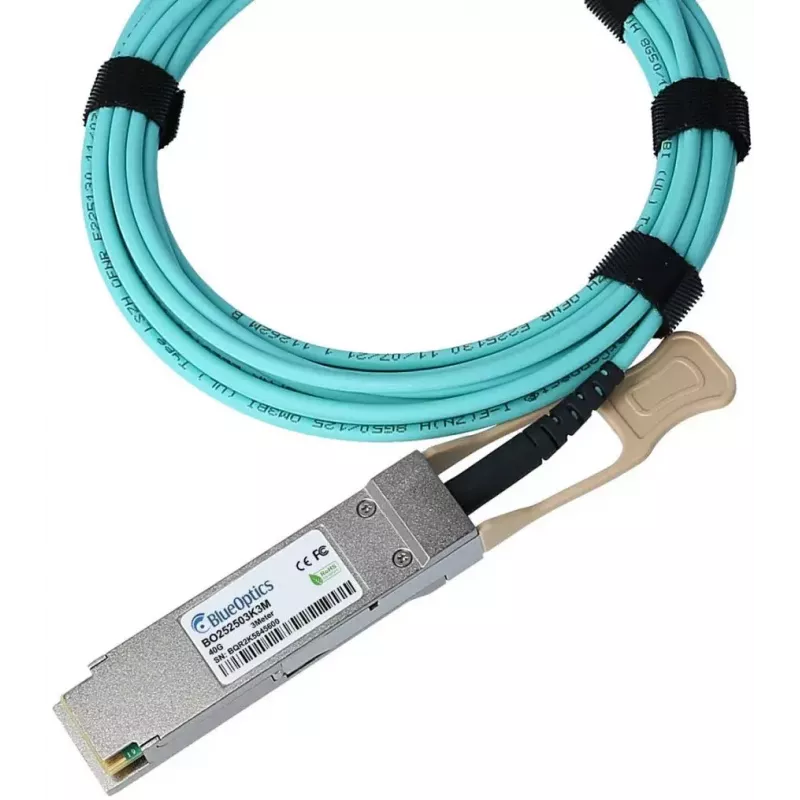

BlueOptics EX-QSFP-8LC-AOC15M-BO InfiniBand optiskais kabelis 15 m

BlueOptics EX-QSFP-8LC-AOC15M-BO InfiniBand optiskais kabelis 15 m ir iepriekš salikts aktīvais optiskais kabelis (AOC) ar QSFP vīrišķā tipa savienotājiem abos galos, kas paredzēts ātrdarbīgiem savienojumiem datu centros un tīkla vidēs. 15 metru daudzmodu AOC atbalsta 40GBASE-SR4 klases datu pārraides ātrumu un ietver raidītāja un uztvērēja elektroniku katrā savienotājā, lai pārraidītu optiskos signālus pa daudzmodu šķiedru, vienlaikus atbilstot MSA saderīgām QSFP formas faktora prasībām. Šis kabelis ir paredzēts kā spraudņa un darbināšanas savienojums starp saderīgiem slēdžiem, maršrutētājiem un uzglabāšanas sistēmām, kas pieņem QSFP AOC moduļus, un ir izstrādāts, lai nodrošinātu zemu vājinājumu, minimālus elektromagnētiskos traucējumus un nemainīgu signāla integritāti 15 m garumā.

Priekšrocības

BlueOptics AOC nodrošina 40 Gbit/s jaudu 15 m daudzmodu saitē ar integrētu optiku, lai vienkāršotu uzstādīšanu un samazinātu nepieciešamību pēc savienotāju vadu tīrīšanas. Ražots un testēts atbilstoši MSA tipa specifikācijām, kabelis ir saderīgs ar sistēmām, kas atbalsta QSFP uz QSFP AOC savienojumus, un ietver digitālo diagnostikas uzraudzību (DDM/DOM), lai iegūtu reāllaika rādītājus, piemēram, barošanas spriegumu, lāzera novirzes strāvu, izvades un uztverto optisko jaudu un temperatūru. Komponenti tiek iegūti no atzītiem ražotājiem, un montāža ir optimizēta ilgam kalpošanas laikam un konsekventai darbībai statņu un datu centru izvietojumos.

Piemērots

Galvenās specifikācijas

Kā lietot

Uzstādiet BlueOptics EX-QSFP-8LC-AOC15M-BO, ievietojot katru QSFP savienotāju attiecīgajā QSFP pieslēgvietā jūsu saderīgajās ierīcēs, līdz fiksators nofiksējas. Pārliecinieties, ka abi galapunkti atbalsta QSFP AOC, un, ja nepieciešams, iespējojiet vai pārbaudiet DDM/DOM atbalstu ierīces pārvaldībā, lai piekļūtu diagnostikas vērtībām. Izvairieties no asiem līkumiem un ievērojiet QSFP AOC ieteicamo kabeļa liekuma rādiusu; izvietojiet kabeli statņu kanālos vai kabeļu teknēs, lai novērstu mehānisku slodzi. Papildu raiduztvērēji vai savienošana nav nepieciešama, jo AOC komplektā ietilpst optiskie raiduztvērēji.

Ieteikumi

Lai nodrošinātu uzticamu darbību, pirms izvietošanas pārbaudiet ierīču saderību ar QSFP AOC, apstipriniet, ka resursdatora programmaparatūra vai draiveris pieņem trešo pušu AOC moduļus, un saglabājiet QSFP savienotāju putekļu vāciņus līdz brīdim, kad esat gatavi uzstādīt. Izmantojiet DDM/DOM nolasījumus, lai uzraudzītu saites stāvokli un plānotu profilaktisko apkopi; uzglabājiet kabeli sausā, no putekļiem brīvā vidē, kad to neizmantojat.
