BlueOptics F5-UPG-QSFP4X10LR-3M-BO InfiniBand optisko šķiedru kabelis MTP 4x LC 3m

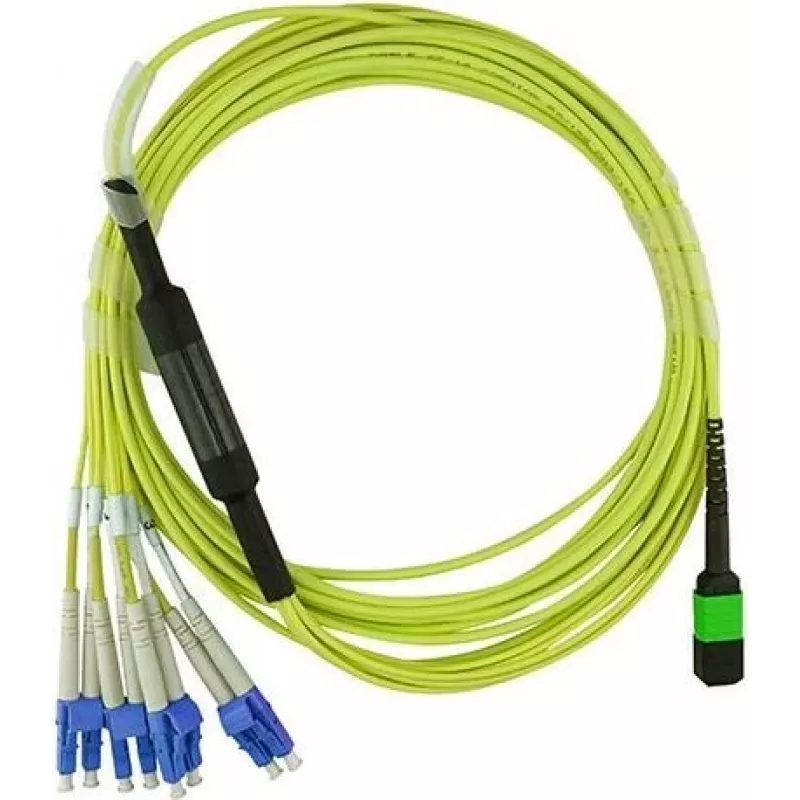

BlueOptics F5-UPG-QSFP4X10LR-3M-BO InfiniBand optisko šķiedru kabelis MTP 4x LC 3m ir 3 metrus garš vienmoda savienojuma kabelis, kas paredzēts augstas kvalitātes optiskiem savienojumiem. Tam ir MTP daudzšķiedru savienotājs vienā galā un četri LC dupleksie savienotāji otrā galā, izmantojot G.657.A1 lāzeroptimizētu vienmoda šķiedru ar 125 µm serdes diametru un LSZH ārējo apvalku. Kabelis ir paredzēts savienošanai starp sadales paneļiem, raiduztvērējiem un citām optiskajām pieslēgvietām datu centros un tīkla iekārtās, nodrošinot zemus vājinājuma un stabilus veiktspējas rādītājus.

Priekšrocības

Kabelis apvieno MTP uz 4x LC topoloģiju, kas ļauj konsolidēt vairākus kanālus vienā MPO stila savienotājā, saglabājot atsevišķus LC galus raiduztvērēju pieslēgumiem. G.657.A1 vienmoda šķiedras izmantošana nodrošina labu lieces veiktspēju un savietojamību ar parastajām vienmoda sistēmām. LSZH apvalks samazina halogēnu emisiju un dūmus ugunsgrēka gadījumā, un ražošanas testēšana ar interferometru un OTDR pārbauda ievades zudumus un atgriezeniskos zudumus uzticamai darbībai.

Piemērots

Galvenās specifikācijas

Kā lietot

Uzstādiet kabeli, pievienojot MTP savienotāju atbilstošajam MTP/MPO pieslēgvietai sadales panelī vai kasetē un pievienojiet četrus LC savienotājus mērķa LC raiduztvērēja pieslēgvietām. Nodrošiniet pareizu atslēgošanu un polaritāti, savienojot savienotājus, un izvairieties no asiem līkumiem pie savienotāju uzmavām; G.657.A1 šķiedra pieļauj ciešākus līkumus, taču jāievēro standarta kabeļu apstrādes prakse. Pēc uzstādīšanas pārbaudiet iekļauto rūpnīcas testa pārskatu par ievades zudumiem un atgriezeniskajiem zudumiem, lai apstiprinātu savienojuma veiktspēju.

Ieteikumi

Optimālai veiktspējai izvietojiet kabeli kabeļu pārvaldības teknēs vai sadales paneļos, lai novērstu spriedzi un uzturētu lieces rādiusus. Izmantojiet putekļu vāciņus neizmantotajiem savienotājiem un pārbaudiet polaritātes kartējumu starp MTP un 4x LC izejām, integrējot ar raiduztvērējiem vai izvades kasetēm.
