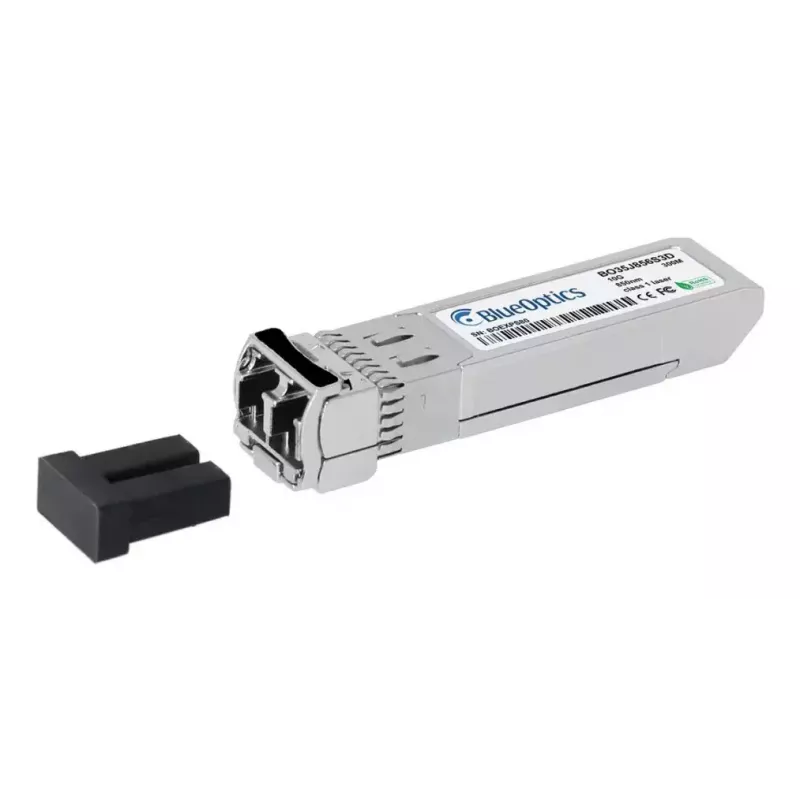

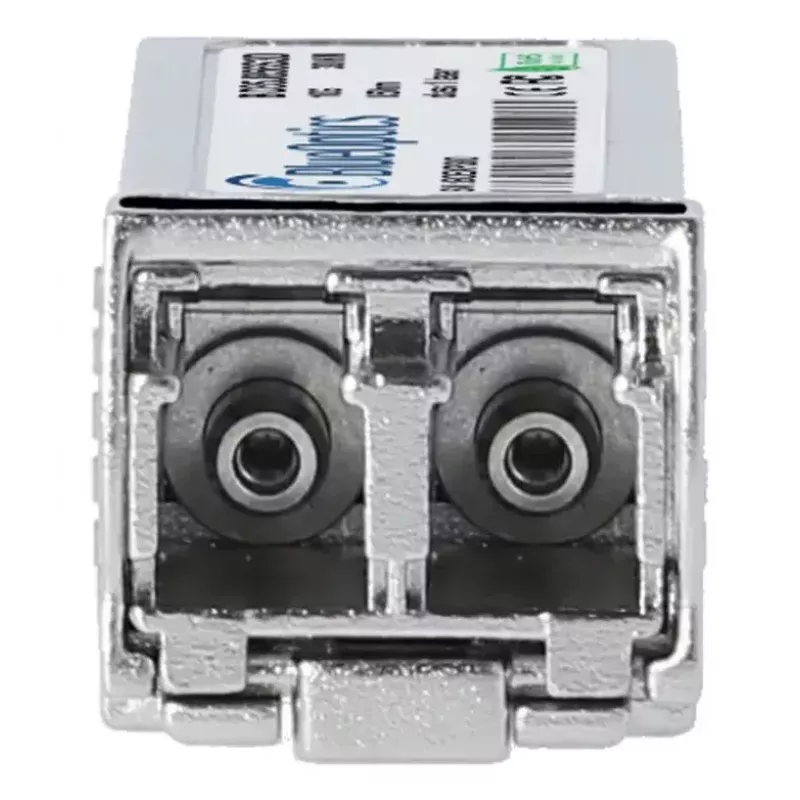

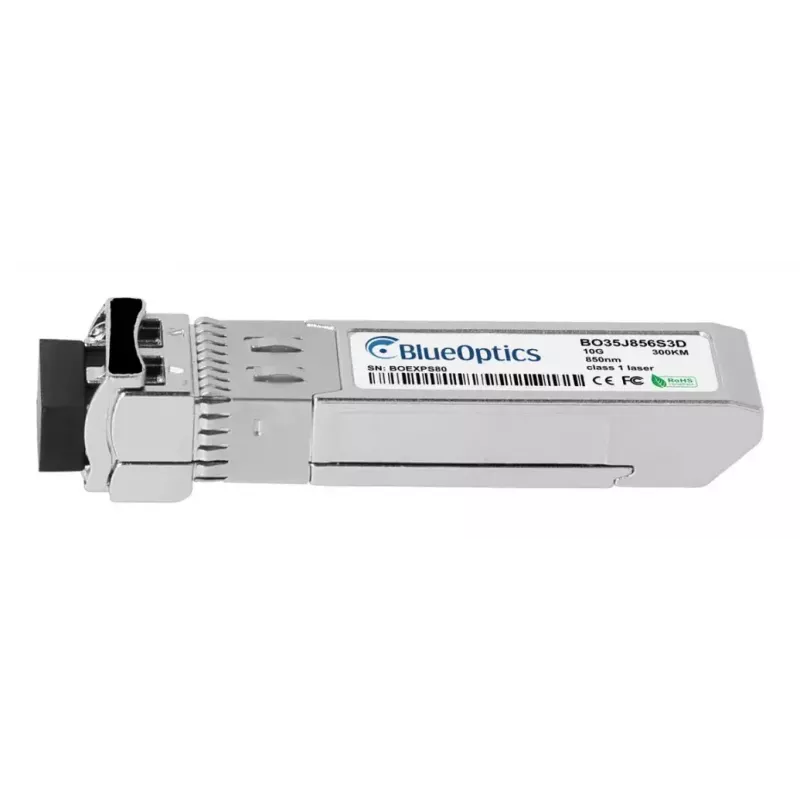

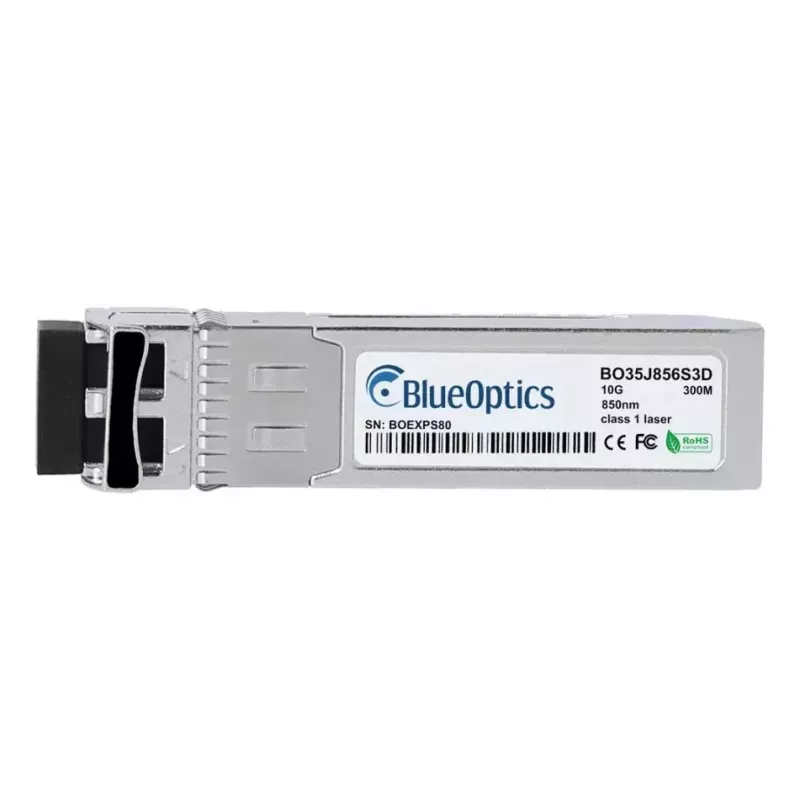

BlueOptics H-SR-SFP+-BO tīkla raiduztvērēja modulis optiskās šķiedras 10000 Mbit/s SFP+

BlueOptics H-SR-SFP+-BO ir 10G SFP+ optiskās šķiedras raiduztvērēja modulis, kas paredzēts īsa attāluma daudzmodu šķiedras savienojumiem. Atbalstot maksimālo datu pārraides ātrumu 10000 Mbit/s un izmantojot LC Duplex savienojumu, šis sudraba formas faktora modulis realizē 10GBASE-SR funkcionalitāti ar 850 nm raidīšanas un uztveršanas viļņu garumiem. Tas ir kompakts un viegls (aptuveni 20 g) un atbilst CE, RoHS un FCC standartiem. Modulī ir iekļauta digitālās diagnostikas uzraudzības (DDM/DOM) iespēja reāllaika pārskatu saņemšanai par barošanas spriegumu, lāzera strāvu, optisko jaudu un temperatūru, ja to atbalsta resursdators.

Priekšrocības

Raiduztvērējs atbilst MSA (Multi-Source Agreement) mehāniskajām un elektriskajām specifikācijām, nodrošinot sadarbspēju ar parasto tīkla aparatūru, kas akceptē SFP+ moduļus. Izgatavots no izvēlētiem komponentiem, piemēram, kvalitatīviem lāzeriem un integrālajām shēmām, modulis ir izstrādāts ilgstošai kalpošanai un augstai pieejamībai, ar MTBF vērtībām, kas piemērotas nepārtrauktai darbībai. Optiskie savienojumi, kas izmanto šo moduli, ir imūni pret elektromagnētiskajiem traucējumiem un atbalsta paralēlus raidīšanas un uztveršanas kanālus caur LC Duplex savienotājiem.

Piemērots

Galvenās specifikācijas

Lietošana

Uzstādiet BlueOptics SFP+ raiduztvērēju brīvā SFP+ pieslēgvietā komutatorā, maršrutētājā vai citā saderīgā ierīcē, kamēr resursdators ir ieslēgts saskaņā ar ierīces pārdevēja norādījumiem. Savienojiet daudzmodu LC Duplex savienotājkabeļus starp pārī savienotiem moduļiem vai ar sadales paneli, nodrošinot pareizu optisko šķiedru savienotāju apiešanos, lai izvairītos no piesārņojuma. Ja resursdators atbalsta DDM/DOM, uzraugiet barošanas spriegumu, optisko jaudu un temperatūru caur resursdatora pārvaldības interfeisu savienojuma veselībai un diagnostikai. Ievērojiet iekārtas pārdevēja vadlīnijas par karsto pieslēgšanu un visiem nepieciešamajiem programmaparatūras vai saderības iestatījumiem.

Ieteikumi

Izmantojiet rūpnīcā tīrītus LC savienotājus un piemērotu daudzmodu šķiedru (ieteicams OM3/OM4 optimālai īsa attāluma 10G veiktspējai). Pārbaudiet saderību ar resursdatora SFP+ akceptēšanas sarakstu un iespējojiet DDM/DOM resursdatorā, ja nepieciešama attālināta diagnostika. Izvairieties no pārmērīgas optisko šķiedru kabeļu liekšanas un uzglabājiet rezerves moduļus antistatiskā iepakojumā.
