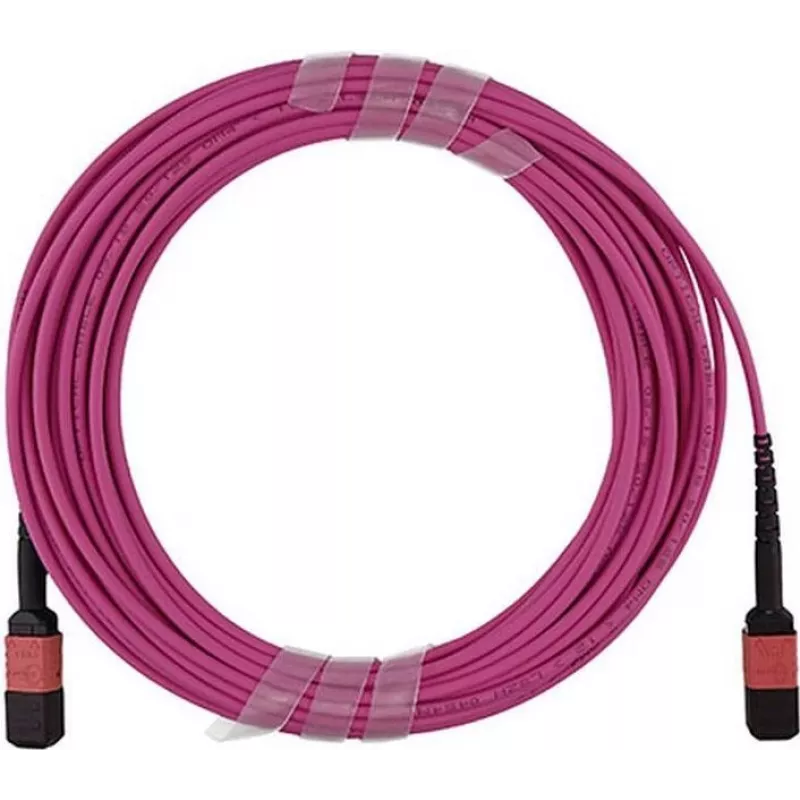

BlueOptics InfiniBand/optiskās šķiedras kabelis 15 m MPO OM4 7Z57A03570-BO

BlueOptics InfiniBand/optiskās šķiedras kabelis 15 m MPO OM4 (BlueOptics 7Z57A03570-BO) ir 15 metru daudzmodu optiskās šķiedras komutācijas kabelis ar MPO savienotājiem abos galos. Paredzēts ātrgaitas datu pārraidei datu centros un uzņēmumu tīklos, šis OM4 kabelis atbalsta blīvus paralēlus savienojumus un īsa attāluma agregāciju starp ielāpu paneļiem un raiduztvērējiem. Kabelis izmanto lāzeroptimizētu daudzmodu šķiedru uzlabotam joslas platumam un ir apvalkots ar zemu dūmu, nulles halogēna (LSZH) materiālu drošākai izvietošanai slēgtās vidēs.

Priekšrocības

Šis MPO OM4 kabelis nodrošina zemu vājinājumu un augstas atgriezenisko zudumu īpašības, kas atbalsta uzticamus optiskos savienojumus. Ražots ar zīmolu daudzmodu šķiedrām un precīzijas cirkonija keramikas ferulām, kabelis ir veidots, lai nodrošinātu stabilu signāla integritāti un ilgu savienotāju kalpošanas laiku. Katrs kabelis tiek rūpnīcā pārbaudīts ar interferometriju un OTDR, un piegādāts ar mērījumu protokolu, kurā dokumentēti ievades zudumu un atgriezenisko zudumu lielumi. LSZH apvalks samazina dūmu un bīstamo izmešu daudzumu ugunsgrēka gadījumā, un produkts tiek ražots saskaņā ar kopējiem rūpniecības standartiem optiskajai savienojamībai.

Piemērots

• MPO iespējotu ielāpu paneļu savienošanai datu centra mugurkaula un lapu arhitektūrās
• Augsta blīvuma komutatoru pieslēgvietu un optisko raiduztvērēju savstarpējai savienošanai
• Īsa attāluma, augsta joslas platuma saitēm uzņēmumu un kolokācijas vidēs

Galvenās specifikācijas

• Garums: 15 metri
• Šķiedras tips: OM4 daudzmodu, lāzeroptimizēts
• Savienotāja tips: MPO (MPO/MPO) abos galos
• Apvalks: LSZH (Low Smoke Zero Halogen)
• Pārbaudīts ar interferometru un OTDR; piegādāts ar ievades zudumu un atgriezenisko zudumu mērījumiem
• Paredzēts augsta blīvuma paralēlai optiskai pārraidei un īsa attāluma daudzmodu lietojumiem

Kā lietot

Pirms ievietošanas pārbaudiet savienotāju gala virsmas un noņemiet aizsargvāciņus. Izvietojiet kabeli caur kabeļu teknēm vai pārvaldības paneļiem, izvairoties no stingriem līkumiem; ievērojiet ražotāja minimālo lieces rādiusu, lai saglabātu optisko veiktspēju. Iespraudiet MPO savienotājus saderīgās MPO pieslēgvietās uz ielāpu paneļiem vai raiduztvērējiem, nodrošinot pareizu atslēgas orientāciju un polaritātes izlīdzināšanu daudzšķiedru saitēm. Pēc uzstādīšanas pārbaudiet saites veiktspēju, izmantojot piemērotu testēšanas aprīkojumu, un salīdziniet izmērītos zudumu lielumus ar sistēmas prasībām.

Ieteikumi

Glabājiet un apstrādājiet kabeli aiz apvalka, nevis raujot aiz savienotājiem. Saglabājiet MPO ferulu tīrību, izmantojot atbilstošus tīrīšanas rīkus un procedūras pirms savienošanas. Kritiskiem savienojumiem izmantojiet piegādāto testa pārskatu, lai apstiprinātu, ka kabelis atbilst nepieciešamajām ievades zudumu un atgriezenisko zudumu robežām, un plānojiet periodisku pārbaudi intensīvas lietošanas instalācijās.
