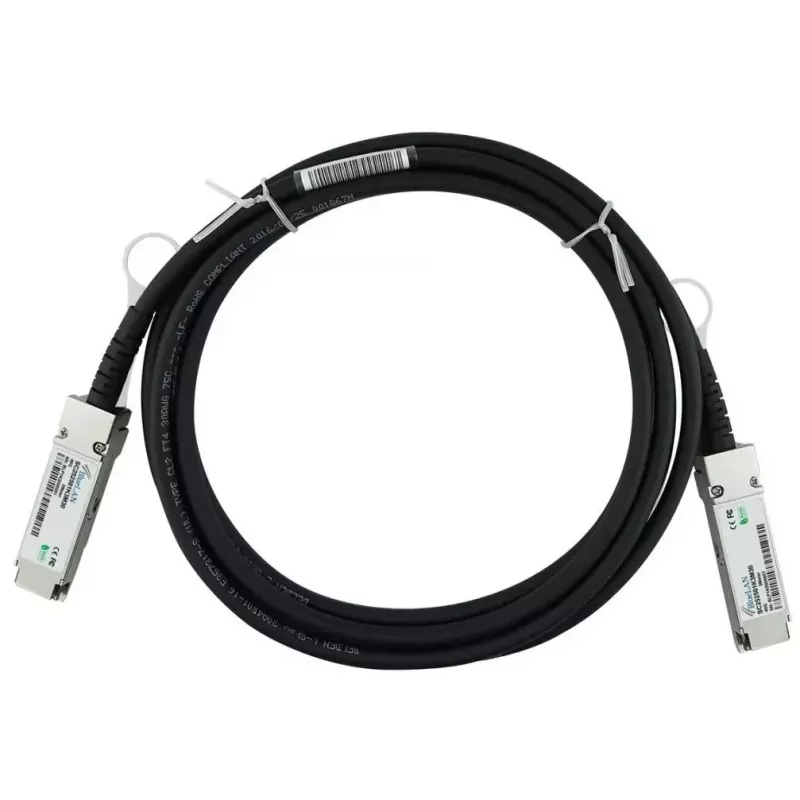

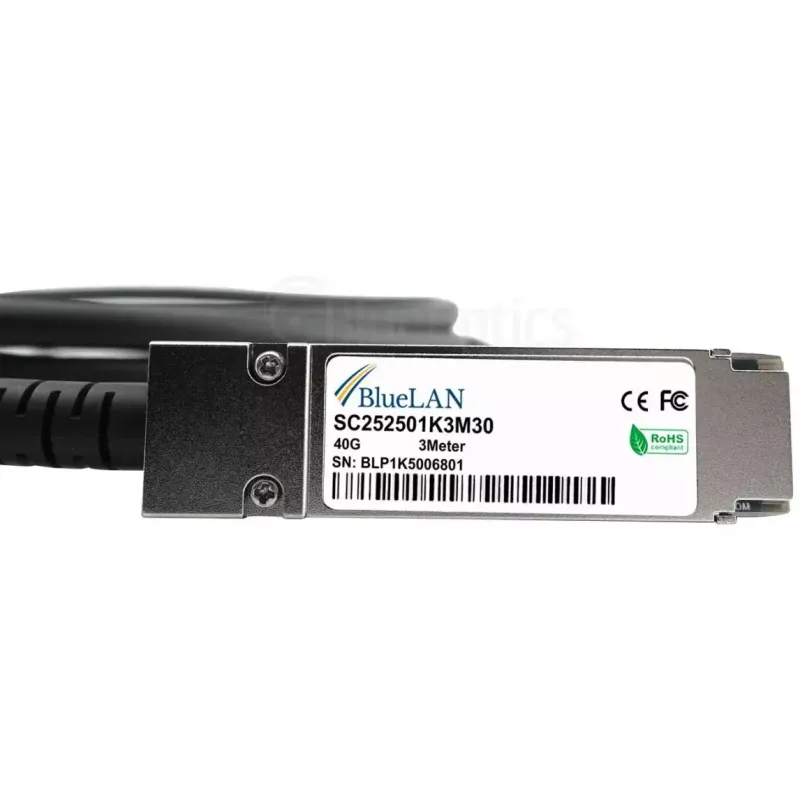

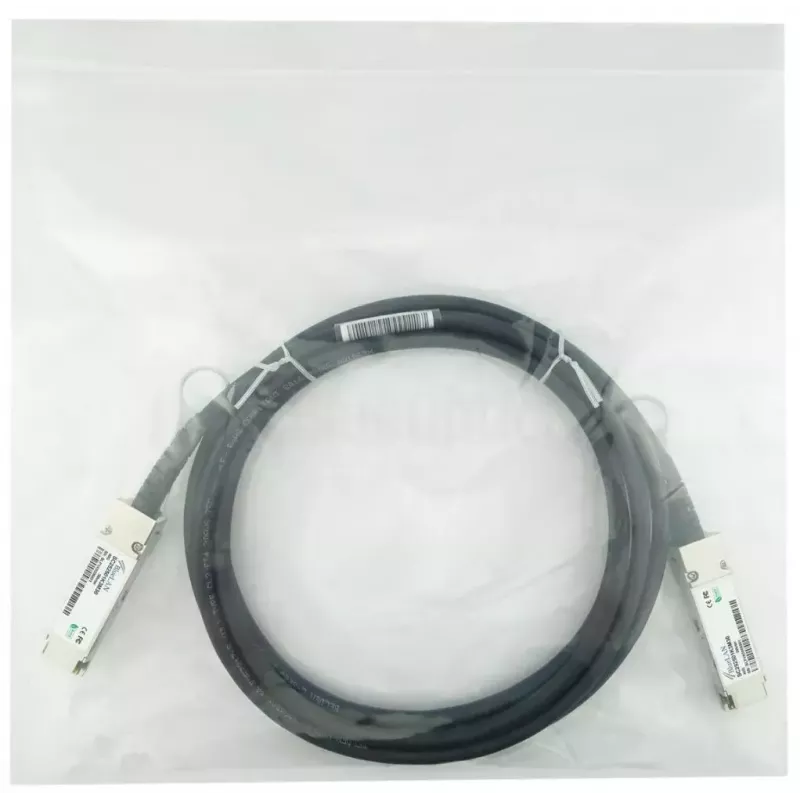

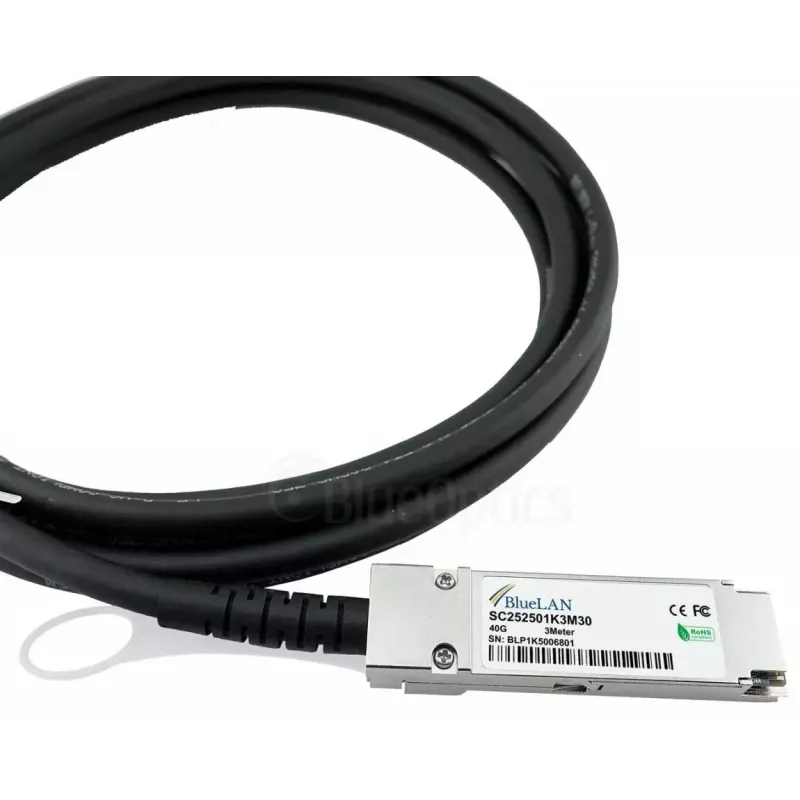

BlueOptics InfiniBand/optiskās šķiedras kabelis 3 m QSFP Melns

BlueOptics InfiniBand/optiskās šķiedras kabelis 3 m QSFP Melns ir 3 metru ātrgaitas saite ar QSFP–QSFP savienotājiem, kas paredzēta īsa attāluma datu centru starpsavienojumiem. Tas ir specifizēts 40GBase-CR4 un InfiniBand lietojumiem un realizē pasīvu tiešās pievienošanas twinax vara konstrukciju, kas piemērota starp statņu un statņu iekšējiem savienojumiem. Kabelis izmanto QSFP vīrišķos savienotājus abos galos un atbilst MSA saderīgiem fiziskajiem un elektriskajiem raksturlielumiem, lai nodrošinātu saderību ar galvenajām komutācijas, maršrutēšanas un glabāšanas platformām, kuras pieņem pasīvos 40G DAC savienojumus.

Priekšrocības

Šis kabelis nodrošina zemu latentumu, mazu jaudas patēriņu savienojumu 40 Gbit/s saitēm 3 m attālumā. Kā pasīvam tiešās pievienošanas kabelim (DAC) tam nav nepieciešami papildu raiduztvērēji vai aktīvi komponenti, tādējādi samazinot jaudas patēriņu un vienkāršojot uzstādīšanu. Izgatavošana pēc kopējām MSA vadlīnijām un pazīstamu kabeļu un komponentu piegādātāju izmantošana nodrošina stabilu elektrisko veiktspēju un ilgu ekspluatācijas laiku datu centru vidē.

Piemērots

• 40 Gigabit Ethernet (40GBase-CR4) īsa attāluma saitēm
• InfiniBand ātrgaitas starpsavienojumiem
• Tiešiem savienojumiem starp komutatoriem, maršrutētājiem un glabāšanas ierīcēm viena statņa ietvaros vai starp blakus esošiem statņiem
• FCoE un Fibre Channel lietojumiem, kas pieņem pasīvo DAC kabeļu sistēmas

Galvenās specifikācijas

• Garums: 3 metri
• Savienotāja tips: QSFP vīrišķais uz QSFP vīrišķo
• Datu pārraides ātruma atbalsts: līdz 40 Gbit/s
• Kabeļa tips: pasīvais twinax vara (DAC), 30 AWG
• Lietojums: 40GBase-CR4, InfiniBand, FCoE, Fibre Channel (īsam attālumam)
• Atbilstība: MSA saderīgi mehāniskie un elektriskie raksturlielumi
• Tipisks lietojums: statņu un blakus statņu starpsavienojumi datu centros

Kā lietot

Pārbaudiet, vai tīkla iekārta nepārprotami atbalsta pasīvos 40G DAC savienojumus un QSFP tiešās pievienošanas kabeļus. Ievietojiet katru QSFP savienotāju atbilstošajā QSFP portā komutatorā, maršrutētājā vai glabāšanas ierīcē, līdz aizbīdnis nofiksējas. Pārliecinieties, ka abi gali ir stingri iesprausti un ierīču savienojuma statusa indikatori rāda derīgu 40G savienojumu. Lai nodrošinātu labāko signāla kvalitāti, izvadiet kabeli bez ciešiem līkumiem un izvairieties no asiem locījumiem; saglabājiet garumu, kas piemērots paredzētajam attālumam starp statņiem (3 m).

Ieteikumi

Izmantojiet šo pasīvo BlueOptics 3 m QSFP DAC īsa attāluma, lielas caurlaides saitēm, kur prioritāte ir zems latentums un mazs jaudas patēriņš. Pirms ieviešanas apstipriniet ierīču saderību ar pasīvajiem twinax kabeļiem un pēc uzstādīšanas veiciet sākotnējo savienojuma pārbaudi. Izvairieties no kabeļa izvadīšanas blakus lieljaudas vadiem un ievērojiet liekuma rādiusa ieteikumus, lai saglabātu ilgtermiņa veiktspēju.
