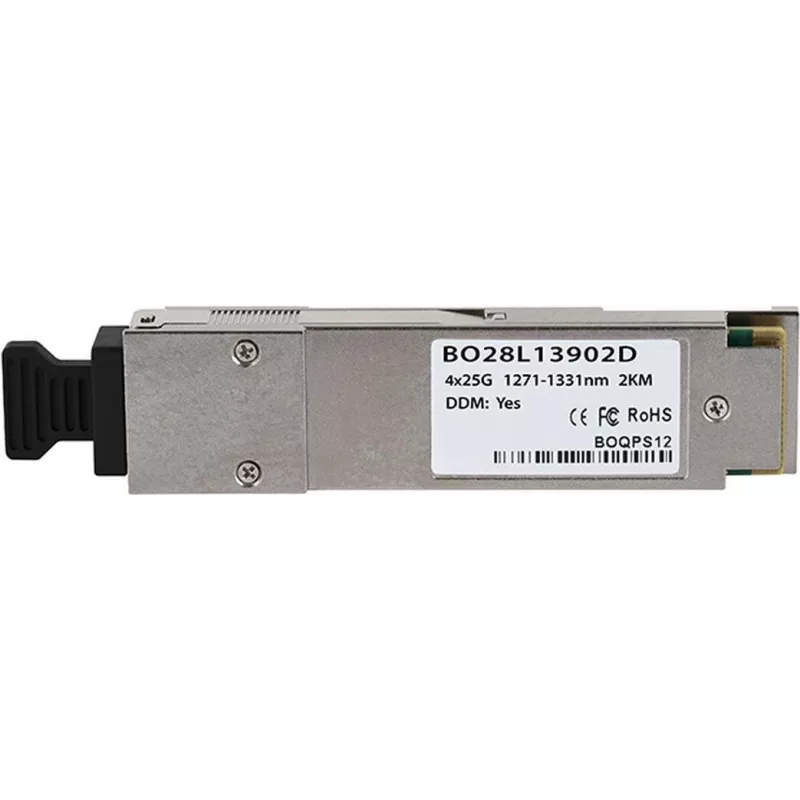

BlueOptics JH420A-BO tīkla raiduztvērēja modulis, optiskais, 100000 Mbit/s, QSFP28

BlueOptics JH420A-BO tīkla raiduztvērēja modulis ir QSFP28 optiskais pieslēdzamais modulis, kas paredzēts 100000 Mbit/s (100G) savienojumiem. Modulis ar alumīnija korpusu un aptuveni 40 g svaru īsteno QSFP28 elektrisko un mehānisko formas faktoru un atbalsta vienmoda šķiedras savienojumus ar MPO/MTP saskarni saskaņā ar MSA specifikācijām. Tas ir paredzēts lietošanai augsta blīvuma tīkla vidēs, piemēram, datu centros un uzņēmumu agregācijas slāņos, kur nepieciešama uzticama 100G savienojamība.

Priekšrocības

Modulis nodrošina 100G datu pārraides iespēju ar QSFP28 savietojamību un izmanto vienmoda optisko pārraidi zemu zudumu, tālsatiksmes saitēm līdz aptuveni 2 kilometriem, izmantojot piemērotu vienmoda šķiedru. Tas ir būvēts atbilstoši MSA mehāniskajiem un elektriskajiem standartiem, nodrošinot sadarbspēju ar aparatūras platformām, kas pieņem QSFP28 raiduztvērējus. Digitālās diagnostikas uzraudzības (DDM/DOM) atbalsts ļauj attālināti pārraudzīt galvenos parametrus, piemēram, barošanas spriegumu, lāzera nobīdes strāvu, optisko raidīšanas/uztveršanas jaudu un temperatūru, vienkāršojot apkopi un traucējummeklēšanu. Alumīnija korpuss un izvēlētie optiskie/elektroniskie komponenti nodrošina pagarinātu ekspluatācijas laiku un stabilu veiktspēju statīvā montējamajā tīkla iekārtā.

Piemērots

• Augsta blīvuma 100G augšupsaites starp slēdžiem datu centros
• Starpsavienojumi starp agregācijas un kodola tīkla ierīcēm
• Augstas veiktspējas glabāšanas tīkli un SAN starpsavienojumi
• Tālsatiksmes vienmoda šķiedru saites pilsētiņas vai metro vidē (līdz ~2 km ar piemērotu šķiedru)

Galvenās specifikācijas

• Saskarnes veids: QSFP28
• Maksimālais datu pārraides ātrums: 100000 Mbit/s (100G)
• Optiskais savienotājs: MPO/MTP (daudzšķiedru paralēlā saskarne)
• Šķiedras veids: Vienmoda šķiedras atbalsts (PSM4/100GBASE-PSM4 protokolam saderīgs)
• Tipiskais darbības attālums: līdz aptuveni 2 kilometriem pa vienmoda šķiedru (atkarīgs no saites konstrukcijas)
• Formas faktors: QSFP28 pieslēdzamais modulis
• Korpusa materiāls un krāsa: alumīnijs
• Svars: ~0.04 kg
• Digitālā diagnostika: saderīga ar DDM/DOM (MSA SFF-8472)

Lietošana

Ievietojiet QSFP28 moduli saderīgā QSFP28 portā uz slēdža, maršrutētāja vai citas tīkla ierīces, kamēr resursdatora ierīce ir ieslēgta saskaņā ar pārdevēja norādījumiem par karsto pieslēgšanu. Pievienojiet MPO/MTP komutācijas vadu modulim un novadiet vienmoda šķiedru uz attālo raiduztvērēju vai savienotājpaneli. Nodrošiniet, lai abos galos tiktu izmantoti saderīgi raiduztvērēji un pareizais šķiedras veids un polaritāte. Pārbaudiet saites statusu ar resursdatora ierīci un izmantojiet DDM/DOM saskarni, lai pārraudzītu optisko jaudu, temperatūru un citus diagnostikas datus. Ievērojiet sava aprīkojuma pārdevēja procedūras attiecībā uz programmaparatūru, portu konfigurāciju un jebkuriem nepieciešamajiem pārdevēja saderības iestatījumiem.

Ieteikumi

Izmantojiet augstas kvalitātes MPO/MTP vienmoda komutācijas vadus un ievērojiet pareizas šķiedras apstrādes prakses, lai saglabātu signāla integritāti. Pārliecinieties, vai tīkla aparatūra atbalsta QSFP28 moduļus un DDM, ja nepieciešama attālināta diagnostika. Ražošanas izvietojumos veiciet saites testēšanu un, ja iespējams, pieprasiet testa paraugu, lai validētu sadarbspēju un darbības attālumu jūsu konkrētajā tīkla vidē.
