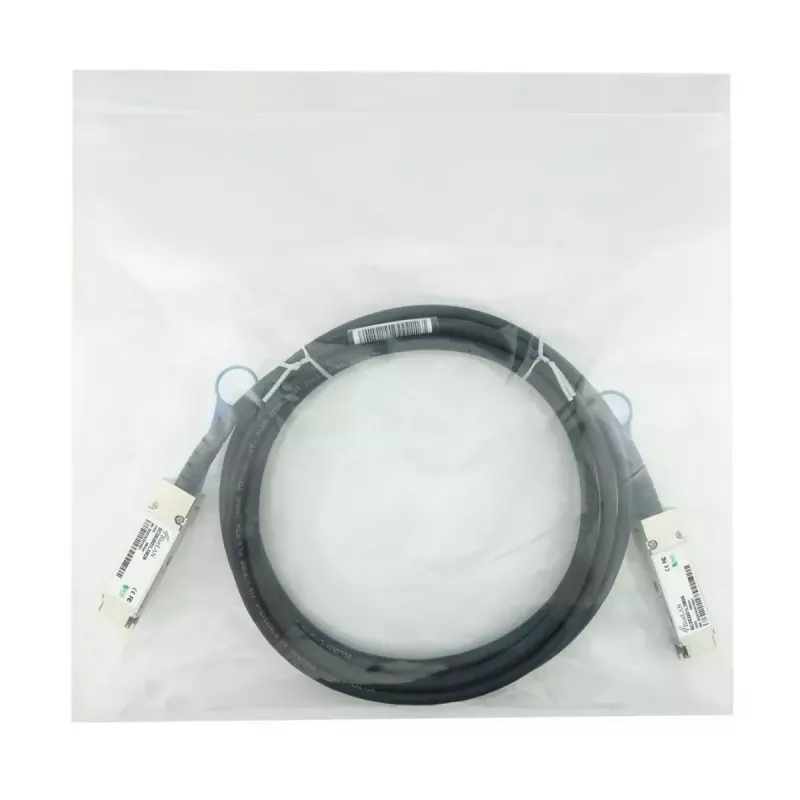

BlueOptics JL273A-BL InfiniBand optiskās šķiedras kabelis 5m QSFP28 vīrišķais

BlueOptics JL273A-BL InfiniBand optiskās šķiedras kabelis 5m QSFP28 vīrišķais ir 5 metrus garš tiešās pievienošanas kabelis, kas paredzēts īsa attāluma, ātrgaitas savienojumiem datu centros un tīkla statņos. Aprīkots ar QSFP28 vīrišķajiem savienotājiem abos galos, tas atbalsta 100G datu pārraides ātrumu un ir piemērots lietošanai ar slēdžiem, maršrutētājiem un uzglabāšanas sistēmām, kas pieņem QSFP28 saskarnes. Kabelis izmanto pasīvu twinax/tiešās pievienošanas pieeju, kas paredzēta zema latentuma elektriskajiem savienojumiem 5 metru attālumā, saglabājot mehānisko saderību ar QSFP28 pieslēgvietām.

Priekšrocības

Šis kabelis nodrošina vienkāršu, mazjaudas risinājumu statņos montētas aparatūras savienošanai, kur nepieciešami īsa attāluma, augstas caurlaidspējas savienojumi. Būdams MSA saderīgs un ražots, izmantojot pazīstamus komponentu avotus, tas ir veidots tā, lai atbilstu QSFP28 mehāniskajiem un elektriskajiem formas faktoriem, nodrošinot savietojamību. Pasīvā konstrukcija samazina enerģijas patēriņu un latentumu salīdzinājumā ar aktīviem optiskajiem raiduztvērējiem līdzvērtīgiem īsa attāluma savienojumiem.

Piemērots

• QSFP28 pieslēgvietu savienošanai starp slēdžiem vienā statnī
• Īsiem savienojumiem starp blakus esošiem statņiem un augšējā statņa agregāciju
• Tiešiem savienojumiem ar uzglabāšanas sistēmām un maršrutētājiem, kas atbalsta QSFP28
• 100G Ethernet, FCoE un InfiniBand lietojumiem īsos attālumos

Galvenās specifikācijas

• Savienotāja veids: QSFP28 vīrišķais uz QSFP28 vīrišķo
• Kabeļa garums: 5 metri
• Maksimālais datu pārraides ātrums: 100 Gbit/s uz vienu savienojumu
• Kabeļa veids: pasīvs tiešās pievienošanas / twinax, piemērots īsa attāluma elektriskajai pārraidei
• Vada diametrs (ja attiecināms): 26 AWG twinax sekcijām
• Formas faktora atbilstība: QSFP28 MSA saderīgs

Kā lietot

Ievietojiet katru QSFP28 savienotāju attiecīgajā QSFP28 pieslēgvietā, līdz fiksators nofiksējas. Pārbaudiet, vai pievienotās ierīces ir ieslēgtas un konfigurētas izmantot pasīvo DAC savienojumu paredzētajam protokolam (piemēram, 100G Ethernet vai InfiniBand). Pārbaudiet savienojuma statusa indikatorus abos galos, lai apstiprinātu veiksmīgu saskaņošanu un datu pārraidi. Sākotnējai ieviešanai vai nomaiņai veiciet īsu validāciju, pārraidot testa datplūsmu vai izmantojot slēdža diagnostikas rīkus, lai apstiprinātu sagaidāmo caurlaidspēju un kļūdu līmeni.

Ieteikumi

Izmantojiet kabeli īsa attāluma, augstas joslas platuma starpsavienojumiem statņos vai starp blakus esošiem statņiem; izvairieties no šī pasīvā tiešās pievienošanas kabeļa uzstādīšanas trasēs, kas pārsniedz norādīto 5 m garumu, un ievērojiet liekuma rādiusu ražotāja norādījumos, lai novērstu signāla pasliktināšanos. Pirms ražošanas ieviešanas pārliecinieties, ka resursdatora aparatūra un programmaparatūra skaidri atbalsta pasīvos QSFP28 DAC.
