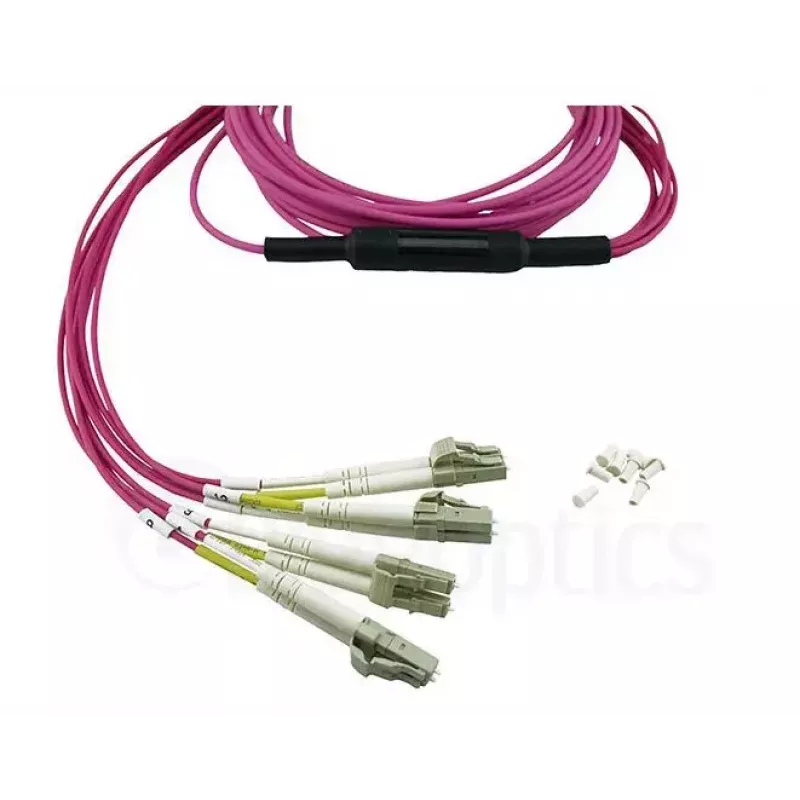

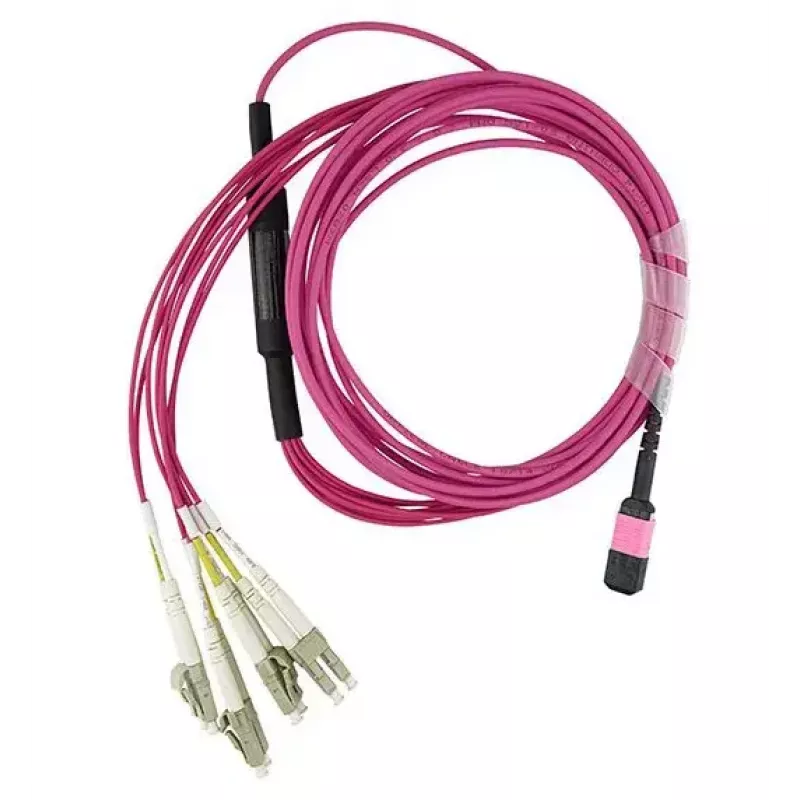

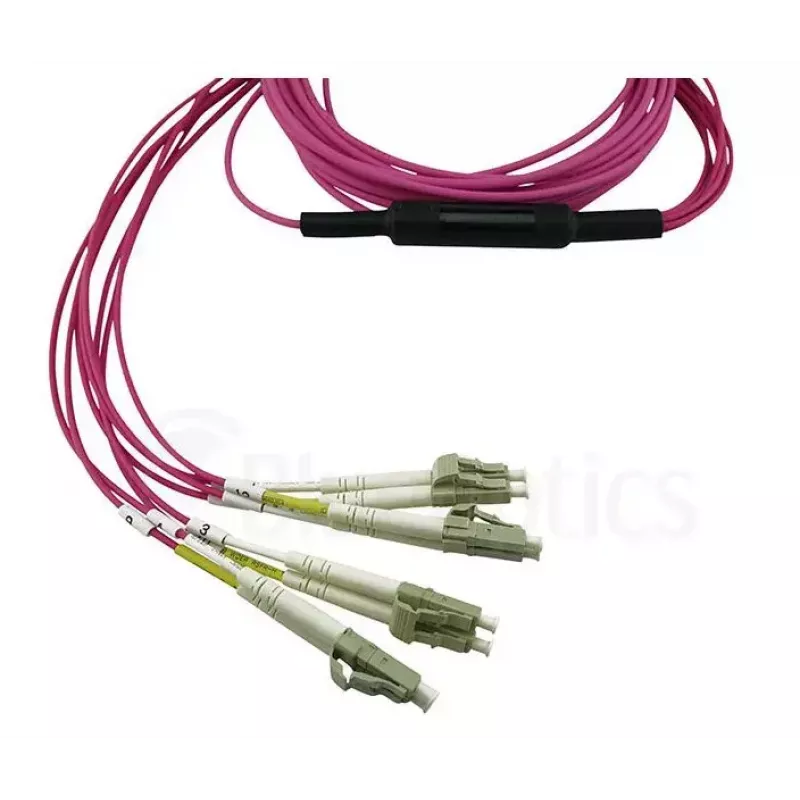

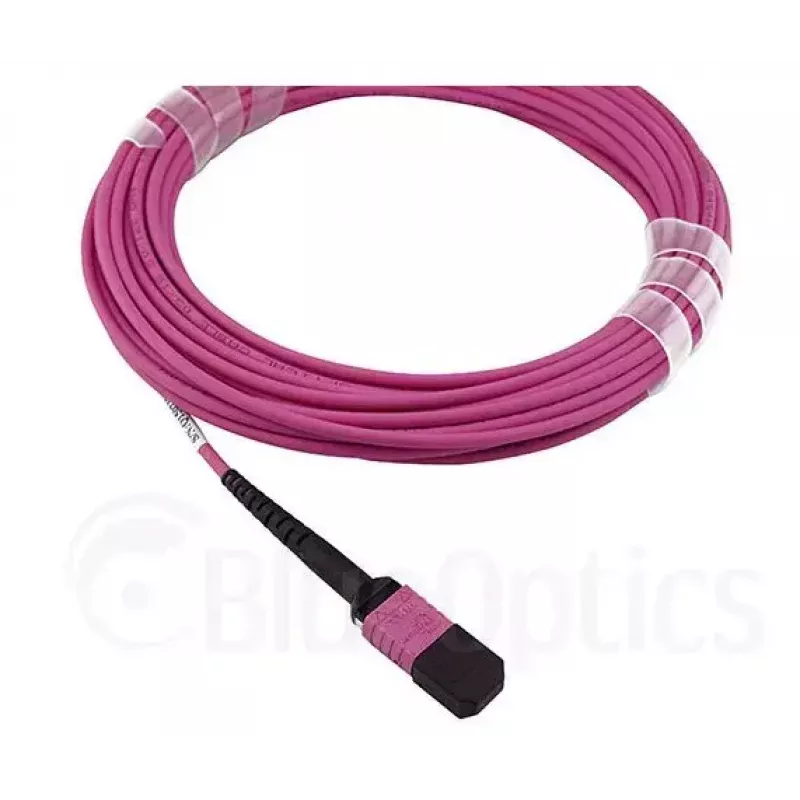

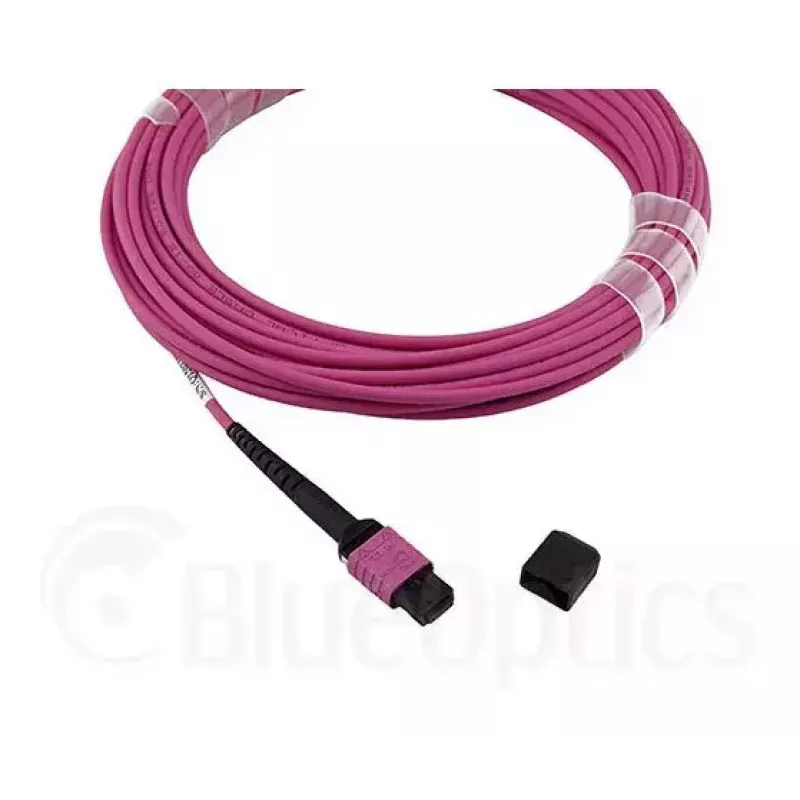

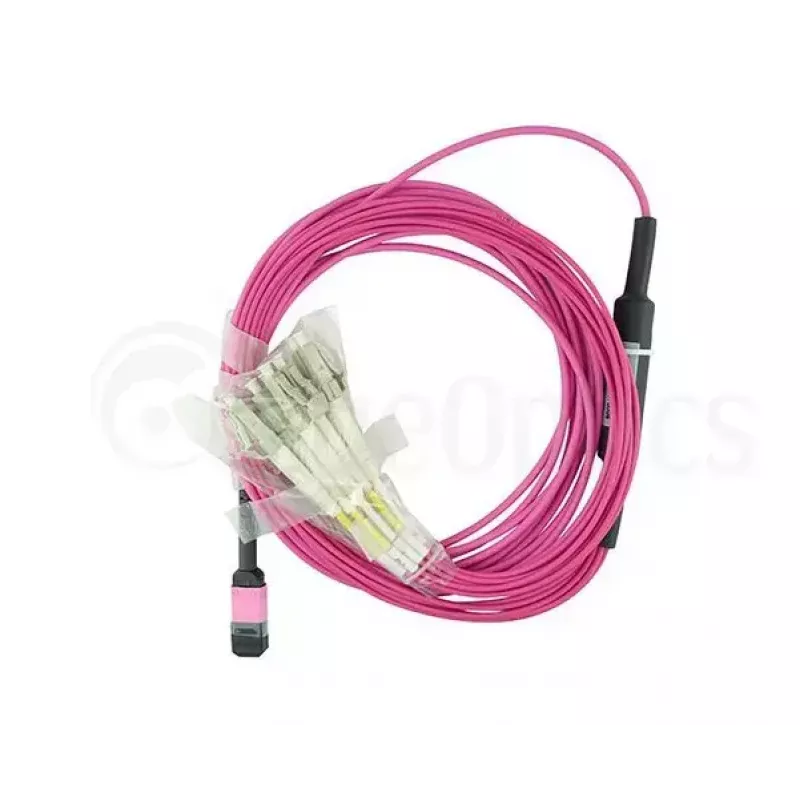

BlueOptics K2Q47A-BO InfiniBand optiskās šķiedras kabelis 15 m MPO 4x LC

BlueOptics K2Q47A-BO InfiniBand optiskās šķiedras kabelis 15 m MPO 4x LC ir vairāku šķiedru montāža, kas paredzēta ātrgaitas, pilndupleksajiem datu savienojumiem serveru telpās un datu centros. Tas izmanto OM4 daudzmodu šķiedru ar 50 µm serdes diametru un nodrošina 15 metru savienojumu starp MPO un četrām LC galiekārtām. Kabelis atbalsta blīvu savienojamību, kur MPO maģistrāles tiek pārveidotas uz vairākiem LC portiem komutatoru, krātuvju vai skaitļošanas starpsavienojumiem.

Priekšrocības

Šis 15 m OM4 kabelis nodrošina zemu ievades zudumu un augstu caurlaidspēju īsa attāluma, lielas caurlaides savienojumiem. MPO uz 4x LC pārtraukuma dizains vienkāršo savienojumus starp augsta blīvuma ielāpu paneļiem un atsevišķiem raiduztvērējiem. Daudzmodu OM4 šķiedras izmantošana uzlabo modālo joslas platumu un atbalsta izplatītus InfiniBand un Ethernet daudzmodu raiduztvērēju moduļus. Konstrukcija ir paredzēta, lai nodrošinātu nemainīgu veiktspēju un uzticamu pilnduplekso komunikāciju statīvu un datu centru instalācijās.

Piemērots

• MPO maģistrāļu savienošanai ar atsevišķiem LC portiem komutatoros vai raiduztvērējos
• Augsta blīvuma ielāpu paneļiem un pārrāvuma kabeļiem datu centros
• InfiniBand savienojumiem un īsa attāluma daudzmodu Ethernet savienojumiem
• Serveru, krātuvju un komutatoru starpsavienojumiem, kam nepieciešami vairāku šķiedru pārrāvumi

Galvenās specifikācijas

• Šķiedras tips: OM4 daudzmodu šķiedra
• Serdes diametrs: 50 µm
• Savienotājs A: MPO (vairāku šķiedru spiedienbāzēts)
• Savienotājs B: 4 × LC duplekss
• Kabeļa garums: 15 metri
• Pārraides režīms: pilnduplekss

Kā lietot

Novietojiet kabeli pa kabeļu pārvaldības ceļiem, lai izvairītos no asiem līkumiem, un nostipriniet to ar piemērotām saitēm vai skavām. Pievienojiet MPO galu MPO maģistrālei vai MPO portam uz paneļa vai raiduztvērēja moduļa, un iespraudiet katru LC savienotāju attiecīgajās LC ligzdās komutatoros, raiduztvērējos vai ielāpu paneļos. Pirms savienošanas pārliecinieties, ka savienotāju gala virsmas ir tīras, lai uzturētu zemu zudumu un novērstu raiduztvērēju bojājumus. Pēc instalēšanas pārbaudiet savienojuma statusu un signāla integritāti, izmantojot piemērotu testa aprīkojumu vai pievienoto ierīču diagnostiku.

Ieteikumi

Ievērojiet līkuma rādiusu, kas ir vismaz desmit reizes lielāks par kabeļa ārējo diametru, veiciet šķiedras gala virsmu tīrīšanu pirms katras savienošanas un glabājiet neizmantotos savienotājus ar aizsargvāciņiem. Lai sasniegtu labāko veiktspēju datu centru vidēs, kombinējiet OM4 daudzmodu kabeļus ar saderīgiem daudzmodu raiduztvērējiem un strukturētām kabeļu sistēmas komponentēm, kas novērtētas paredzētajiem datu pārraides ātrumiem.
