BlueOptics MCA7J60-C007-BO MPO/UPC uz 4×Duplex LC/UPC 7,5 m daudzmodu OM4 50/125 µm LSZH 3,0 mm 8 dzīslu MPO bez tapām

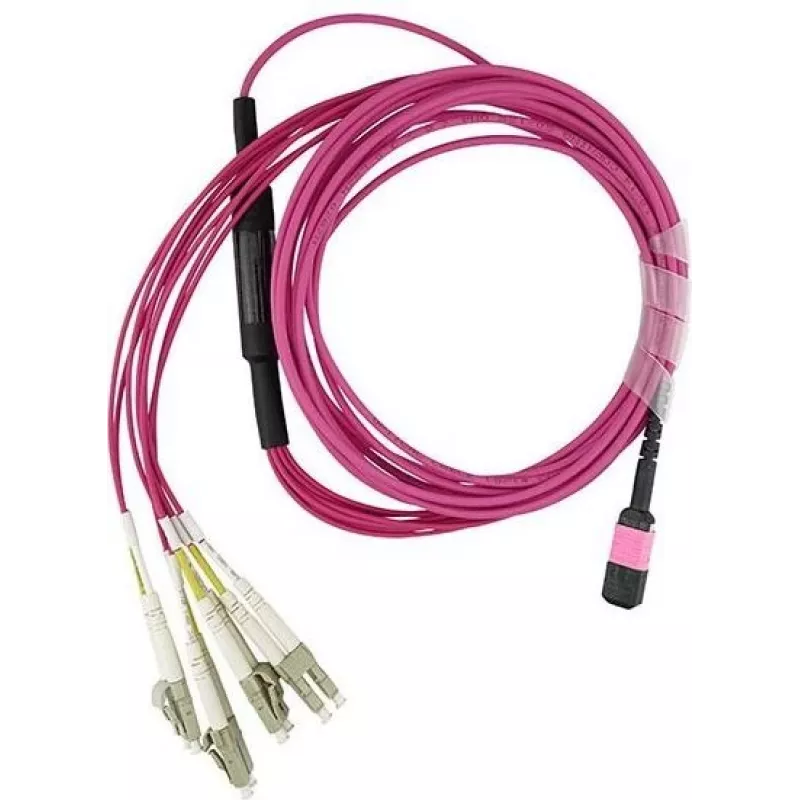

BlueOptics MCA7J60-C007-BO MPO/UPC uz 4×Duplex LC/UPC 7,5 m ir daudzmodu OM4 nozarojuma komutācijas kabelis, kas paredzēts augsta blīvuma šķiedru instalācijām. Vienā kabeļa galā ir 8 dzīslu MPO (bez tapām), bet otrā – četri duplex LC/UPC savienotāji, kas nodrošina vienkāršu pārveidošanu no MPO maģistrālajām līnijām uz standarta LC duplex pieslēgvietām. Kabelis ir 7,5 metrus garš, ar 3,0 mm zemu dūmu, halogēnus nesaturošu (LSZH) apvalku fuksīna krāsā, un tas paredzēts datu centru maģistrālo savienojumu, patēšanas un ātrdarbīgu daudzmodu posmu veidošanai. Piegādes komplektā ir rūpnīcas testa pārskats optisko parametru dokumentēšanai.

Priekšrocības

Šis OM4 daudzmodu nozarojuma kabelis atbalsta lielāku joslas platumu un pagarinātu sasniedzamību salīdzinājumā ar zemākas klases daudzmodu šķiedrām, un ir piemērots 10G/40G/100G daudzmodu lietojumiem, ja tiek ievēroti sistēmas ierobežojumi. MPO/UPC uz 4×Duplex LC/UPC konfigurācija vienkāršo šķērssavienojumus starp MPO mugurkaula maģistrālēm un duplex LC iekārtu pieslēgvietām, novēršot nepieciešamību pēc papildu patēšanas aparatūras. 3,0 mm LSZH apvalks samazina toksisko izmešu daudzumu ugunsgrēka gadījumā, bet fuksīna krāsa nodrošina ātru vizuālu atpazīšanu OM4 daudzmodu posmiem. Iekļautais testa pārskats apstiprina ievades zudumus un nepārtrauktību drošai izvēršanai.

Kam piemērots

Galvenās specifikācijas

Lietošana

Pirms uzstādīšanas pārliecinieties, ka pretpuses savienotāji un raiduztvērēji ir tīri un MPO atslēgas un polaritāte atbilst paredzētajai kanāla izkārtojuma shēmai. Izvietojiet kabeli, izvairoties no asiem līkumiem un pārmērīga stiepes spēka; ievērojiet ieteicamo minimālo liekuma rādiusu 3,0 mm daudzmodu kabeļiem. Pievienojiet MPO galu MPO maģistrālei vai kasetei, bet četrus duplex LC savienotājus – atbilstošajām LC pieslēgvietām sadales paneļos vai aktīvajā iekārtā. Pārbaudiet posma nepārtrauktību un ievades zudumus, izmantojot piemērotu testa aprīkojumu, vai izmantojiet pievienoto testa pārskatu kā bāzes vērtību avotu.

Ieteikumi

Uzglabājiet un rīkojieties ar kabeli sausā vidē, izvairieties no salocīšanas. Neizmantotos savienotājus aizsargājiet ar putekļu vāciņiem, lai novērstu piesārņošanu, un regulāri pārbaudiet un tīriet šķiedru gala virsmas ar apstiprinātiem tīrīšanas instrumentiem. Saskaņojiet kabeļa polaritāti un MPO konfigurāciju bez tapām ar savu patēšanas shēmu un MPO kasetēm, lai nodrošinātu pareizu kanālu izlīdzināšanu.
