BlueOptics MPO/UPC uz 4×Duplex LC/UPC OM4 daudzmodu atzarojuma komutācijas kabelis 3,0 m, 50/125 µm, LSZH fuksīna krāsā, MPO bez tapām, 8 dzīslas (MCA7J70-C003-BO)

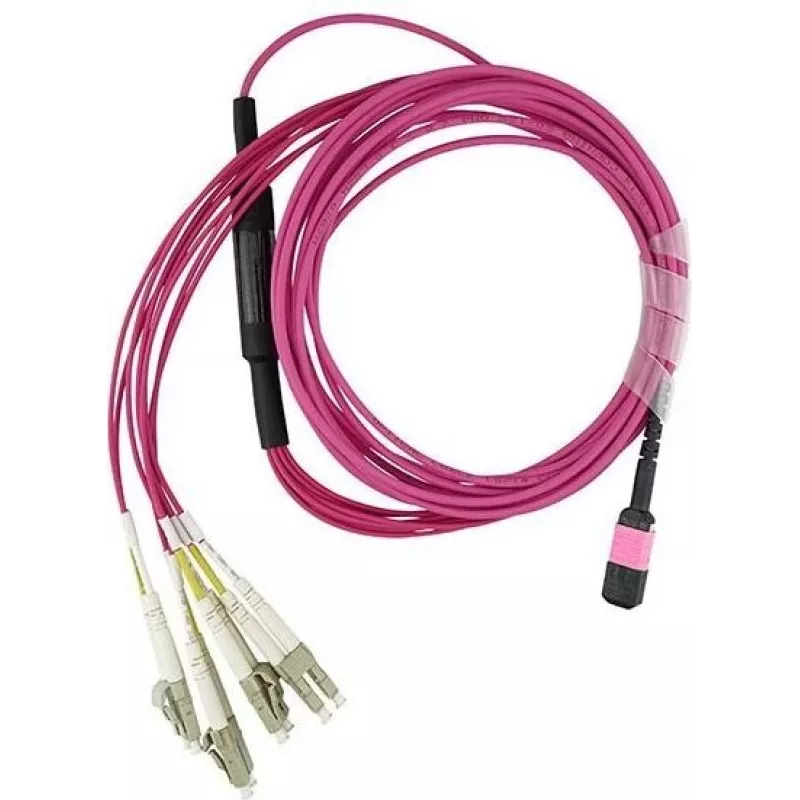

BlueOptics MPO/UPC uz 4×Duplex LC/UPC OM4 daudzmodu atzarojuma komutācijas kabelis, 3,0 m, ir rūpnīcā terminatorēts daudzmodu optiskās šķiedras montāžas mezgls, kas izstrādāts augsta blīvuma maģistrāles savienojumiem un paralēliem optiskajiem posmiem. Kabelis izmanto OM4 50/125 µm daudzmodu optisko šķiedru ar 3,0 m LSZH fuksīna krāsas apvalku un nodrošina astoņas dzīslas caur MPO/UPC savienotāju (bez tapām) vienā galā un četrus duplex LC/UPC terminējumus otrā galā. Montāžas mezgls tiek piegādāts kopā ar mērījumu protokolu, kas dokumentē ievades zudumus un nepārtrauktību, ļaujot ērti integrēt datu centru un uzņēmumu tīkla vidēs.

Priekšrocības

Šis atzarojuma komutācijas kabelis nodrošina kompaktu, iepriekš terminētu risinājumu, kas samazina uzstādīšanas un savienošanas laiku uz vietas. OM4 50/125 µm optiskā šķiedra atbalsta uzlabotu modālo joslas platumu lielākiem datu pārraides ātrumiem pa daudzmodu posmiem, savukārt LSZH apvalks ugunsgrēka gadījumā samazina dūmu un toksisko gāzu emisiju. MPO uz 4×duplex LC konfigurācija vienkāršo paralēlo optikas iekārtu un augsta blīvuma komutācijas paneļu ieviešanu, un piegādātais mērījumu protokols nodrošina optiskās veiktspējas izsekojamību.

Piemērots

Galvenās specifikācijas

Lietošana

Uzstādiet kabeli, pievienojot MPO/UPC galu MPO portam kasetē, modulī vai maģistrālē, nodrošinot pareizu orientāciju un izlīdzināšanu ar atslēgu. Novietojiet atzarojuma kāju galus līdz mērķa LC portiem un pievienojiet katru duplex LC/UPC savienotāju attiecīgajā komutācijas paneļa vai raiduztvērēja saskarnē. Izvairieties no asiem līkumiem vai saspiešanas un nostipriniet kabeli ar piemērotu kabeļu pārvaldību, lai saglabātu minimālo liekšanas rādiusu un saglabātu optisko veiktspēju. Pēc uzstādīšanas ievērojiet piegādāto mērījumu protokolu, lai pārbaudītu ievades zudumus.

Ieteikumi

Izmantojiet saderīgas MPO kasetes vai adapterus un pārliecinieties, ka aprīkojuma MPO saskarne pieņem savienotāju bez tapām. Saglabājiet ieteicamo liekšanas rādiusu 3,0 mm daudzmodu kabelim un turiet putekļu vāciņus uz savienotājiem līdz galīgajam savienojumam. Paralēlām optikas iekārtām saskaņojiet optiskās šķiedras polaritāti un joslu piešķiršanu saskaņā ar aprīkojuma dokumentāciju.
