BlueOptics MPO/UPC uz 4 × Duplex LC/UPC sadales ielāps vads 7,5 m, daudzmodu OM4 G50/125 µm, 3,0 mm LSZH, 8 dzīslas, MPO bez kontakttapām, fuksīna krāsā

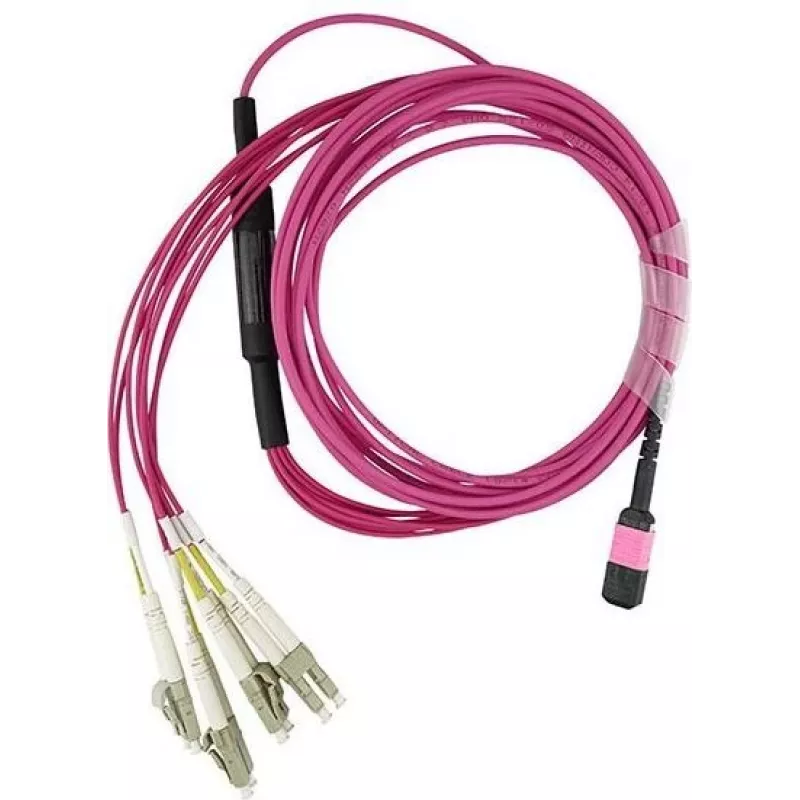

BlueOptics MPO/UPC uz 4 × Duplex LC/UPC sadales ielāps vads, 7,5 m, ir daudzmodu OM4 (50/125 µm) optiskās šķiedras montāža, kas paredzēta augsta blīvuma savienojamībai un paralēlās optikas lietojumiem. Vadam vienā galā ir 8 dzīslu MPO savienotājs (bez kontakttapām), bet otrā – četras Duplex LC/UPC noslēguma ierīces, kas ievietotas elastīgā 3,0 mm LSZH apvalkā fuksīna krāsā. Piegādāts ar mērījumu protokolu, šis sadales vads atbalsta maģistrālo līniju un īsa attāluma paralēlos savienojumus, piemēram, 40G un 100G izvēršanu datu centru vidēs.

Priekšrocības

Šis vads nodrošina kompaktu paralēlo savienojamību, kas vienkāršo pāreju starp MPO bāzētām maģistrālajām līnijām un LC terminētām iekārtām. OM4 daudzmodu šķiedra nodrošina uzlabotu joslas platumu un zemāku modālo dispersiju salīdzinājumā ar zemākas klases daudzmodu veidiem, atbalstot augstākus kopējos datu pārraides ātrumus īsos attālumos. LSZH apvalks samazina dūmu un toksisko izmešu risku slēgtās instalācijās, savukārt fuksīna krāsa atvieglo ātru OM4 daudzmodu līniju vizuālo identificēšanu. Pievienotā mērījumu dokumentācija pārbauda ievades zudumu vērtības uzticamai izvēršanai.

Piemērots

Galvenās specifikācijas

Lietošanas veids

Instalējiet MPO galu MPO maģistrālē vai kasetes vai sadales paneļa MPO portā, nodrošinot pareizu polaritāti un izlīdzinājumu bez kontakttapu MPO variantam. Pievienojiet četrus Duplex LC/UPC pārus mērķa raiduztvērējiem, sadales paneļiem vai iekārtu portiem, pārbaudot, vai raidīšanas un saņemšanas kanāli atbilst paredzētajai kartēšanai. Izvadiet 3,0 mm LSZH vadu, izvairoties no stingriem līkumiem un mehāniskas slodzes; ievērojiet minimālos liekuma rādiusa ieteikumus no iekārtu pārdevēja. Pēc instalēšanas izmantojiet pievienoto mērījumu protokolu, lai apstiprinātu ievades zudumu un nepārtrauktību.

Ieteikumi

Pirms instalēšanas apstipriniet MPO polaritāti (A/B vai atslēga uz augšu/uz leju), kas nepieciešama jūsu paralēlās optikas iekārtām, un marķējiet abus galus turpmākai apkopei. Uzturiet savienotāju gala virsmas tīras un pārbaudiet ar šķiedras mikroskopu; izmantojiet piemērotus tīrīšanas rīkus, ja tiek konstatēts piesārņojums. Lai nodrošinātu labāko veiktspēju, izvairieties no asiem līkumiem un nostipriniet vadu, lai novērstu kustību, kas varētu noslogot noslēgumus.
