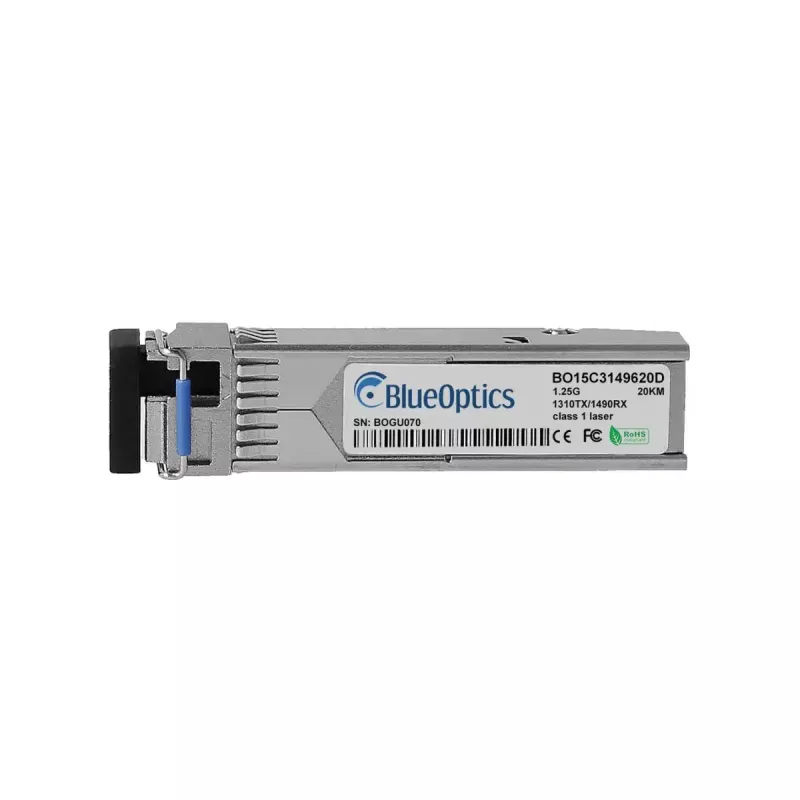

BlueOptics ONS-SE-GE-BXU-BO tīkla raiduztvērēja modulis 1250 Mbit/s SFP

BlueOptics ONS-SE-GE-BXU-BO tīkla raiduztvērēja modulis 1250 Mbit/s SFP ir viena porta optiskās šķiedras SFP, kas paredzēts vienmoda savienojumiem, atbalstot līdz 1,25 Gbit/s. Modulis izmanto LC simpleksa saskarni un realizē 1000BASE-BX-U optisko signalizāciju ar atsevišķiem raidīšanas un uztveršanas viļņu garumiem, kas piemēroti punkts-punkts vienas šķiedras savienojumiem. Raiduztvērējs ir ievietots izturīgā metāla korpusā, sver aptuveni 20 g un ir paredzēts lietošanai tīkla ierīcēs, kas pieņem MSA saderīgus SFP moduļus.

Priekšrocības

Modulis nodrošina kompaktu SFP formas faktoru, kas atbalsta izplatītākos Ethernet un optiskā transporta protokolus ar ātrumu 1250 Mbit/s, saglabājot pilnu MSA elektrisko un mehānisko saderību. Tā metāla korpuss veicina mehānisko izturību un siltuma izkliedi. Raiduztvērējs atbalsta ilgu ekspluatācijas laiku ar MTBF aptuveni 1 000 000 stundu, un tas ir viegls, tādējādi ērti lietojams un vienkārši uzstādāms uz vietas.

Piemērots

• Vienmoda optiskās šķiedras punkts-punkts savienojumiem, izmantojot LC simpleksa savienotājus
• Gigabit Ethernet (1000BASE-BX-U) savienojumiem pa vienu šķiedru
• Integrācijai komutatoros, maršrutētājos, datu glabāšanas sistēmās un citās ar SFP saderīgās tīkla iekārtās
• Lietojumiem, kur nepieciešama liela attāluma savienojamība noteiktajā optiskajā diapazonā

Galvenās specifikācijas

• Formas faktors: SFP (Small Form-factor Pluggable)
• Datu pārraides ātrums: līdz 1250 Mbit/s
• Optiskais standarts: 1000BASE-BX-U (vienmoda, divvirzienu pa vienu šķiedru)
• Viļņu garumi: atsevišķi raidīšanas un uztveršanas viļņu garumi (tipiski BX-U darbībai)
• Savienotāja tips: LC simplekss
• Tipiskais sniedzamība: paredzēts liela attāluma vienmoda savienojumiem (līdz norādītajiem 20 km BX-U realizācijās)
• Korpuss: metāls
• Svars: aptuveni 0,02 kg
• Digitālā diagnostika: atbalsta DDM/DOM, ja tiek izmantots saderīgā resursdatora aparatūrā

Lietošana

Uzstādiet BlueOptics SFP saderīgas tīkla ierīces SFP slotā, ievērojot ierīces ražotāja karstās pievienošanas procedūras. Pievienojiet piemērotu LC simpleksa vienmoda ielāpu kabeli un pārliecinieties, ka attālais raiduztvērējs atbalsta papildinošos BX-U viļņu garumus un vienas šķiedras darbību. Pārbaudiet savienojuma statusu resursdatora ierīcē un, ja pieejams, nolasiet digitālās diagnostikas uzraudzības (DDM/DOM) parametrus no resursdatora, lai apstiprinātu darba spriegumus, optisko jaudu un temperatūru. Ievērojiet ESD piesardzības pasākumus apstrādes laikā un izvairieties no šķiedras locīšanas virs tās minimālā liekuma rādiusa.

Ieteikumi

Izmantojiet šo raiduztvērēju kopā ar vienmoda LC simpleksa ielāpu vadiem un saderīgiem SFP slotiem, kas atbalsta 1000BASE-BX-U un DDM, ja nepieciešama diagnostika. Pārliecinieties, ka resursdatora ierīces programmaparatūras vai draiveru iestatījumi atļauj trešo pušu SFP moduļus, un pārbaudiet savietojamību savā konkrētajā aparatūras platformā pirms plaša mēroga izvēršanas.
